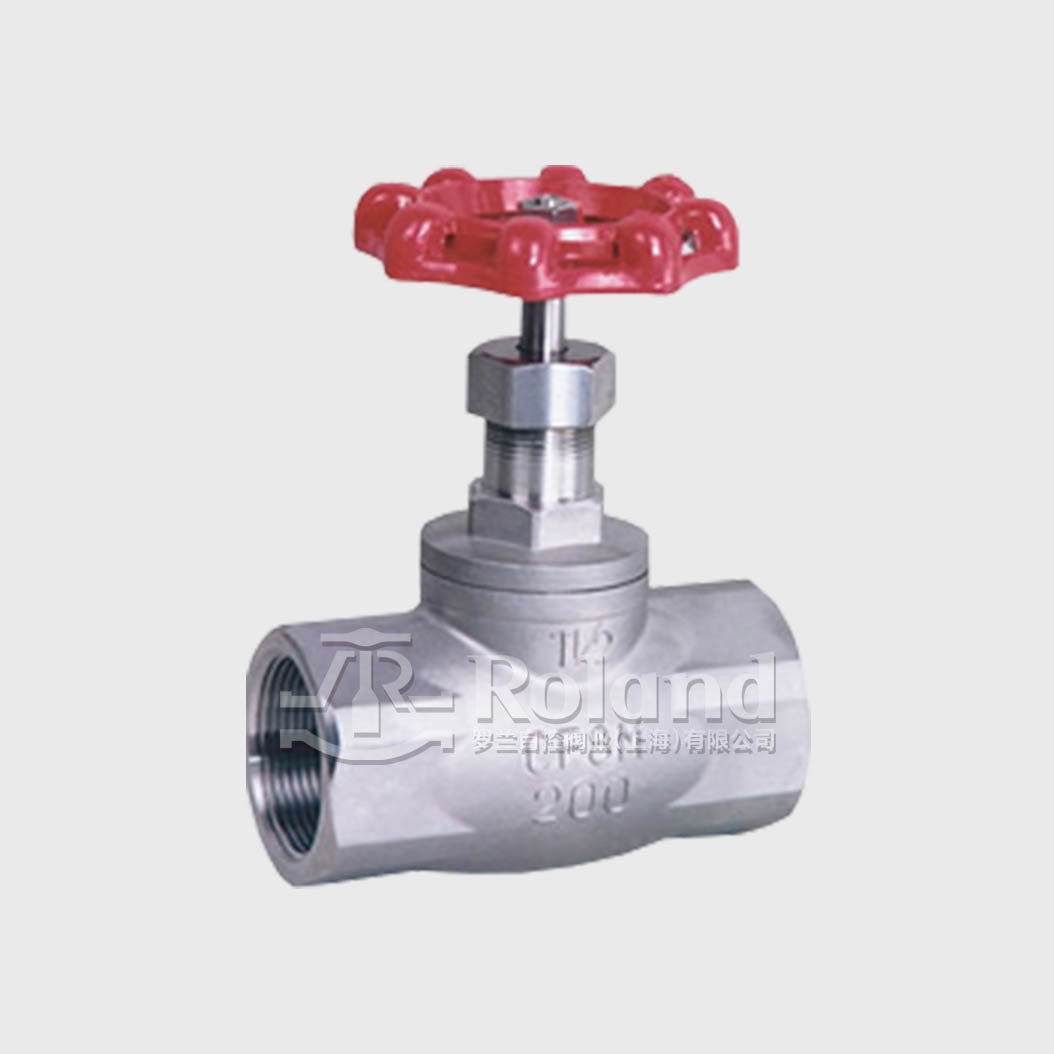

不锈钢内螺纹截止阀主要用来切断或接通管路介质,适用于化工等行业的硝类等场合。
采用明杆支架式,螺栓连接阀盖结构,旋转升降阀杆和手轮、阀体、阀盖的设计经过严格的计算。
适用介质:水、空气、油品、蒸汽、煤气、硝酸类、醋酸类等。
适用于石油、化工、冶金、电力、造纸、制药、食品、水处理、石油、化工、火力电站等各种工况的管路上,切断或接通管路介质。
阀体采用优质的不锈钢材料,具有良好的耐腐蚀性和耐磨损性,使得阀门具有更好的牢固性和使用性
手轮操作,开启关闭阀门时所需的力矩小,操作灵活便捷
阀盖上设计了上密封座,在全开状态下使填料密封更为可靠,并方便填料的更换
阀杆开启或关闭行程相对较短,而且具有非常可靠的切断功能,又由于阀座通口的变化与阀瓣的行程成正比例关系,非常适合于对流量的调节
密封面不易磨损及擦伤,密封性好,启闭时阀瓣与阀体密封面之间无相对滑动,因而磨损与擦伤均不严重,使用寿命长
阀杆经调质及表面氮化处理,有良好的抗腐蚀性、抗擦伤性和耐磨性
DN | G | L | E | B | H | W |
6 | 1/4” | 60 | 15 | 23 | 80 | 60 |
10 | 3/8” | 60 | 15 | 26 | 80 | 60 |
15 | 1/2” | 68 | 16 | 31 | 90 | 70 |
20 | 3/4” | 82 | 18 | 38 | 98 | 70 |
25 | 1” | 90 | 20 | 46 | 108 | 80 |
32 | 1-1/4” | 105 | 21.5 | 56 | 120 | 90 |
40 | 1” | 120 | 23 | 63 | 146 | 100 |
50 | 2” | 140 | 24.5 | 76 | 162 | 120 |
