手动氧气截止阀

氧气管路专用阀门是根据氧气管网运行特点以及考虑氧气介质的易燃易爆的特性，
以安全可靠和性能优越为设计原则，并参照中华人民共和国冶金工业部制定的《氧气安全规程》的规定而设计、制造的确保氧气管网安全运行的专用阀门。
按照冶金工业部《钢铁企业氧气管网的若干技术规定》的规定采用截止阀。
主体材料选用不锈钢或阻燃性极好的铜合金，密封面为本体或堆焊D802，其余内件采用不锈钢或铜合金；传动部位的润滑采用不可燃的润滑脂，并标有明显的禁油标记。
在结构上，支架采用全闭封，并有导除静电装置，阀杆上配有防尘帽。
我司的氧气管路专用阀，自投放市场以来深受各大、中型钢铁厂、制氧厂、石化厂氧气管网的信赖。

产品特色

01 阀门设计: 采用材质优良的硅黄铜或不锈钢铸造而成，具有机械强度高、耐磨损、耐腐蚀、安全性能好，使得阀门具有更好的牢固性和使用性

02 旁通阀结构: 对于公称压力PN≥1.6MPa、DNl25～200采用内旁通结构；DN250～500采用带外旁通阀结构，减小阀前阀后的压力差以避免高流速、高冲刷以及防止产生高温，保证氧气管网的安全运行，同时也减小了操作力矩

03 介质流向: PN≥1.6MPa、DN≤100介质由阀瓣下方流入阀瓣上方(即低进高出)，DN≥125介质由阀瓣卜方流入下方(高进低出)，对于 DN≥125的阀门采用介质高进低出的流向，一方面足内旁通阀结构上的需要，另一方面由于介质压力的作用使阀门的关闭力大大减小

04 全封闭式结构: 氧气管路用截止阀的支架部分采用全封闭式结构，且压紧填料时可以打开支架上的防护盖板，起到了防油防尘的作用，并有明显的禁油标记

05 防火: 该阀主要部件的材质为铜合金，属不可燃材料，即使与高速气流中的固体粒子碰撞也不会产生火花，具有很好的防燃阻火性能

06 防静电: 该阀设有导静电安全装置，可避免因静电产生火花，与氧气接触的阀件在组装前均经过严格的脱脂和禁油措施，保证阀门的平稳运行和操作安全性

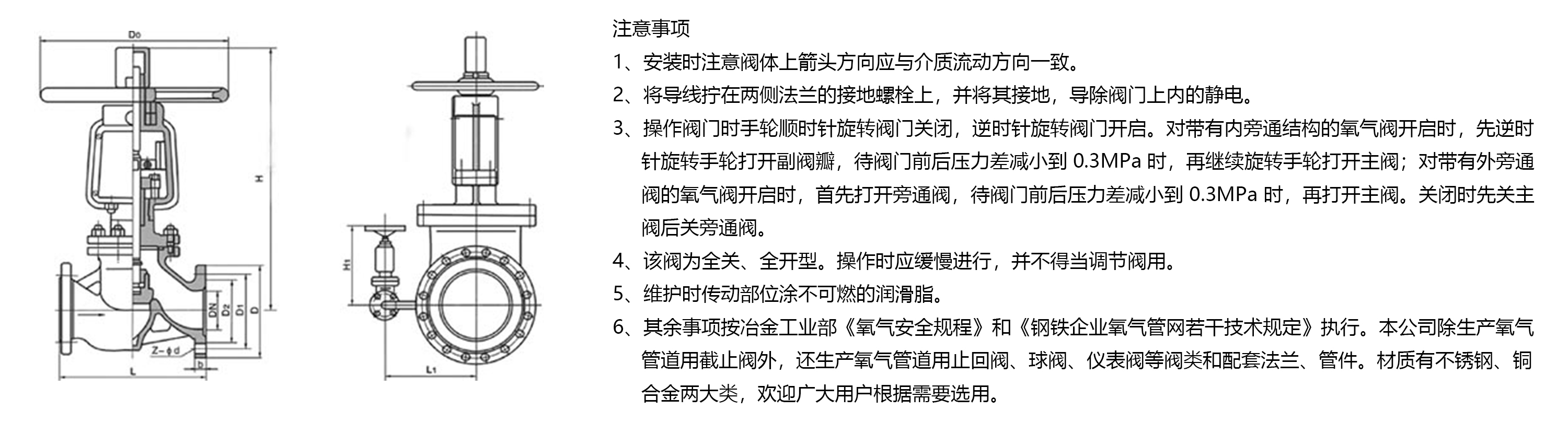

安装尺寸

JY41W-16P JY41Y-16P JY41W-16T

DN	L	D	D1	D2	b	f	Z-d	H	H1	D0	L1	KG
15	130	95	65	45	14	2	4-14	240	—	100	—	6
20	150	105	75	55	14	2	4-14	270	—	100	—	8
25	160	115	85	65	14	2	4-14	270	—	125	—	10
32	180	135	100	78	16	2	4-18	280	—	160	—	14
40	200	145	110	85	16	3	4-18	350	—	160	—	20
50	230	160	125	100	16	3	4-18	400	—	320	—	35
65	290	180	145	120	18	3	4-18	530	—	360	—	50
80	310	195	160	135	20	3	8-18	560	—	400	—	65
100	350	215	180	155	20	3	8-18	618	—	450	—	80
125	400	245	210	185	99	3	8-18	675	—	450	—	106
150	480	280	240	210	24	3	8-23	743	—	560	—	125
200	600	335	295	265	26	3	12-23	850	—	640	—	254
250	650	405	355	320	30	3	12-25	975	270	720	380	418
300	750	460	410	375	30	4	12-25	1115	270	800	415	502
400	950	580	525	485	36	4	16-30	1380	280	900	465	980
450	1050	640	585	545	40	4	20-30	1530	350	—	495	1200
500	1150	705	650	608	44	4	20-34	1700	400	—	525	1300

JY41W-25P JY41Y-25P JY41W-25T

DN	L	D	D1	D2	b	f	Z-d	H	H1	D0	L1	KG
15	130	95	65	45	16	2	4-14	240	—	100	—	6
20	150	105	75	55	16	2	4-14	270	—	100	—	8
25	160	115	85	65	16	2	4-14	270	—	125	—	10
32	180	135	100	78	18	2	4-18	280	—	160	—	14
40	200	145	110	85	18	3	4-18	350	—	160	—	20
50	230	160	125	100	20	3	4-18	400	—	320	—	35
65	290	180	145	120	22	3	8-18	530	—	360	—	50
80	310	195	160	135	99	3	8-18	560	—	400	—	65
100	350	230	190	160	24	3	8-23	618	—	450	—	88
125	400	270	220	188	28	3	8-25	675	—	450	—	115
150	480	300	250	218	30	3	8-25	743	—	560	—	148
200	600	360	310	278	34	3	12-25	850	—	640	—	293
250	650	425	370	332	36	3	12-30	975	270	720	380	455
300	750	485	430	390	40	4	16-30	1115	270	800	415	585
400	950	610	550	505	48	4	16-34	1380	280	900	465	1110
450	1050	660	600	555	50	4	20-34	1530	350	—	495	1350
500	1150	730	660	610	52	4	20-41	1700	400	—	525	1470

JY41W-40P JY41Y-40P JY41W-40T

DN	L	D	D1	D2	D6	b	f	f1	Z-d	H	H1	D0	L1	KG
15	130	95	65	45	40	16	2	4	4-14	240	—	100	—	6
20	150	105	75	55	51	16	2	4	4-14	270	—	100	—	8
25	160	115	85	65	58	16	2	4	4-14	270	—	125	—	10
32	180	135	100	78	66	18	2	4	4-18	280	—	160	—	14
40	200	145	110	85	76	18	3	4	4-18	350	—	160	—	20
50	230	160	125	100	88	20	3	4	4-18	400	—	320	—	35
65	290	180	145	120	110	22	3	4	8-18	530	—	360	—	50
80	310	195	160	135	121	22	3	4	8-18	560	—	400	—	65
100	350	230	190	160	150	24	3	4.5	8-23	618	—	450	—	88
125	400	270	220	188	176	28	3	4.5	8-25	675	—	450	—	115
150	480	300	250	218	204	30	3	4.5	8-25	743	—	560	—	148
200	600	375	320	282	260	38	3	4.5	12-30	850	—	640	—	293
250	650	445	385	345	313	42	3	4.5	12-34	975	270	720	380	540
300	750	510	450	408	364	46	4	4.5	16-34	1115	270	800	415	770
400	950	655	585	535	474	58	4	5	16-41	1425	280	900	465	1330
450	1050	680	610	560	524	60	4	5	20-41	1570	350	—	495	1550
500	1150	755	670	612	576	62	4	5	20-48	1740	400	—	525	1670
