对夹球阀结构简单、体积小、重量轻、操作简单、具有良好的流体控制特性。
处于完全开启位置时，阀板厚度是介质流经阀体的阻力，因此产生的压力降很小，具有较好的流量控制特性。
对夹式球阀适用于石油、化工、冶金、电站、等领域，对油、水、气及纸浆或纤维状流体进行自动调节或切断控制。
在球体与阀杆、阀杆与阀体之间设置导电弹簧，避免静电打火点燃易燃物质，确保系统安全
阀座可设置辅助密封结构，在阀座和阀杆部位加装注脂阀，紧急情况下可暂时密封
具有轻巧美观、结构长度短、重量轻、安装方便、节省材料等优点
根据不同工况可选用软密封、硬密封、防火阀座等结构
在阀门启闭的位置设定限位，当阀门使用在关键装置上时，限位块上设有锁孔可锁定开关位置避免误操作
阀杆为下装式，防止受压飞出，同时可在火灾后，与阀体形成金属接触，确保阀杆密封

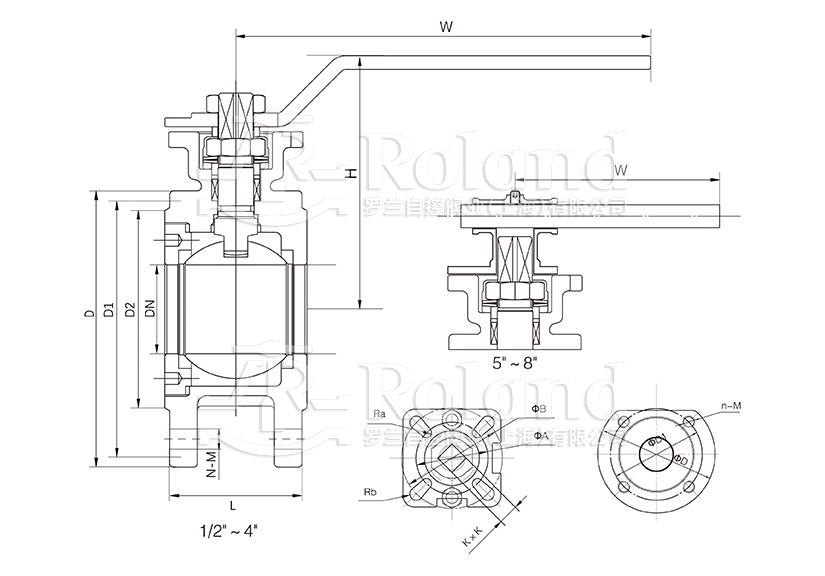

| NPS | d | L | D | D1 | D2 | H | E | b | z-d1 | f |
| 1/2 " | 15 | 32 | 95 | 65 | 45 | 62 | 110 | 14 | 4-14 | 2 |
| 3/4 " | 19 | 38.5 | 105 | 75 | 55 | 70 | 125 | 14 | 4-14 | 2 |
| 1 " | 23.5 | 45 | 115 | 85 | 65 | 79 | 135 | 16 | 4-14 | 2 |
| 1-1/4 " | 30 | 55 | 135 | 100 | 78 | 86 | 150 | 16 | 4-18 | 3 |
| 1-1/2 " | 36 | 62 | 145 | 110 | 85 | 92 | 150 | 18 | 4-18 | 3 |
| 2 " | 45 | 72 | 160 | 125 | 100 | 102 | 180 | 20 | 4-18 | 3 |
| 2-1/2 " | 58 | 95 | 180 | 145 | 120 | 158 | 250 | 22 | 4-18 | 3 |
| 3 " | 67 | 11220 | 195 | 160 | 135 | 172 | 300 | 24 | 8-18 | 3 |
| 4 " | 76 | 145 | 215 | 180 | 155 | 187 | 350 | 24 | 8-18 | 3 |
| 5 " | 100 | 200 | 245 | 210 | 185 | 200 | 650 | 26 | 8-18 | 3 |
| 6 " | 125 | 225 | 280 | 240 | 210 | 240 | 840 | 26 | 8-23 | 3 |
