气动程控阀
产品系列
密封材质
PTFE
公称通径
DN50 ~ DN500
连接方式
法兰
公称压力
PN16 ~ PN100
介质温度
PTFE:-29°C ~ 150°C
阀体材质
WCB / 304 / 316
驱动方式
气动
备注:如有特殊密封材质或特殊接口,可根据客户需求选型

气动程控阀

气动程控切断阀是一种能在各种管路上做远距离、快速开启和切断的阀门。
当控制器按事先编好的程序对某个气源换向阀输出一个信号,该换向阀动作,使带压仪表气源通过换向阀的切换进入气动执行机构的气缸上腔或下腔,推动活塞运动使阀们开启或关闭。

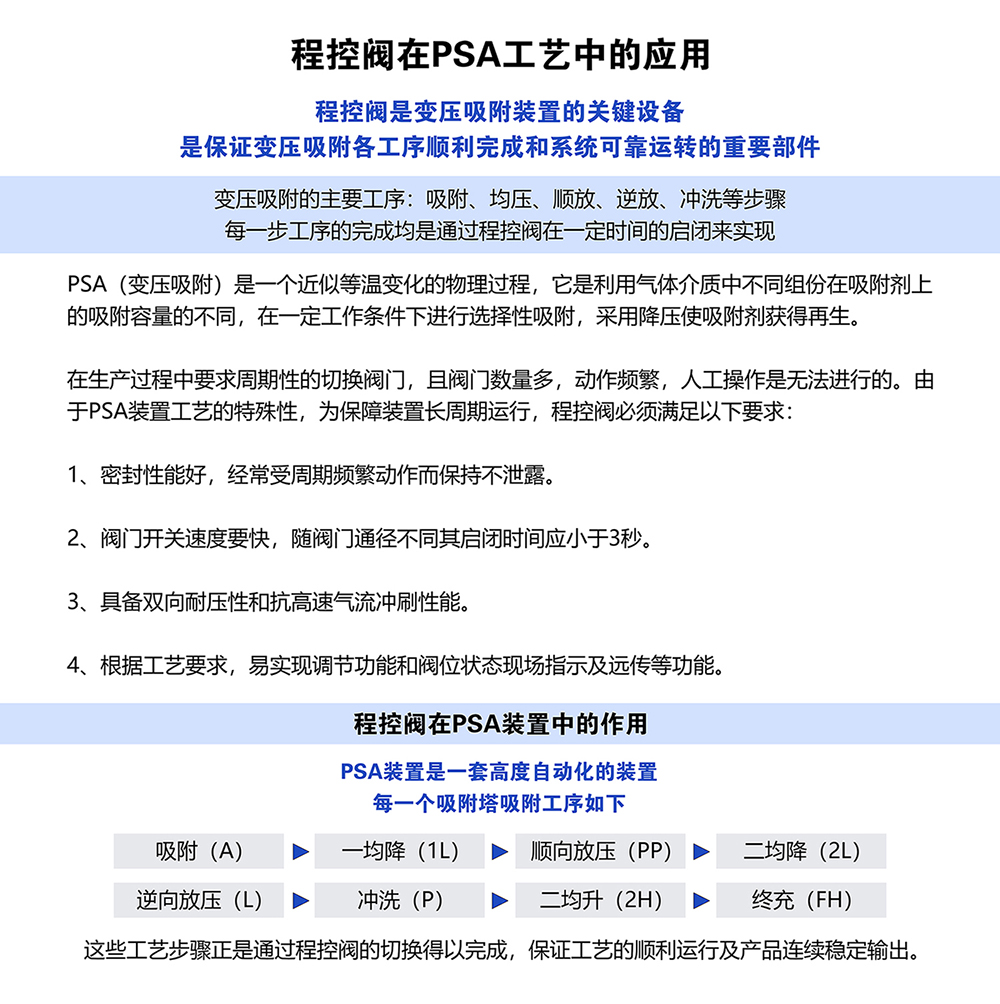

程控阀是变压吸附装置的关键设备、是保证变压吸附各工序顺利完成和系统可靠运转的重要部件。
变压吸附的主要工序有吸附、均压、顺放、逆放、冲洗等步骤,每一步工序的完成均是通过程控阀在一定时间的启闭来实现。
因而程控阀需要大量的频繁动作,操作要求和性能均高于一般通用阀门。
广泛应用于甲醇裂解制氢、酒精干燥、氯乙烯浓缩回收、多晶硅尾气回收、制氮、制氧、回收二氧化碳等变压吸附气体分离行业。
气动程控阀附件选项:
回讯器:也叫限位开关,远程反馈开关信号(可选防爆)。
电磁阀:双作用选二位五通、单作用选二位三通(可选防爆)。
三联件:可对气源稳压、过滤、气缸加润滑油。
手轮机构:转动手轮机构,可实现手动开、关阀。
电气定位器:输入4~20mA信号,实现阀门调节功能。

产品特色

01

流体阻力小

采用世界先进的低流阻阀体、流线型流道设计,精密细致的铸造表面,功能特别的导流片,使流阻大大减小

02

无泄漏更安全

具备双向耐压性和抗高速气流冲刷性能,具有较高的硬度及机械强度,经常进行周期频繁动作而保持不泄漏

03

操作灵活

程控阀是一种通过气动、液动等方式驱动的切断阀,启闭速度快,启闭时间通常小于2秒,可以实现远程控制,集中控制和自动控制,操作灵活便捷

04

外密封

采用空心V型填料+弹簧补偿结构,填料采用炭纤维增强填充PTFE材料,添加有减摩成份,提高耐磨性,同时在填料磨损后能进行自动补偿,密封非常可靠,使用寿命很长,具有良好的自密封性能

05

密封圈

气缸中密封圈采用耐油橡胶O型圈,密封性能好,易更换维修

06

防冲刷结构

当管道中的气体介质内存在一些杂质,在高速气流的推动下会急聚冲刷密封片,造成阀门内漏,该阀设计有密封片防冲刷装置,能使95%以上的气体冲刷在防冲刷装置上,并使气体流向有一定的导向作用,保护密封片

07

密封性可靠

密封性能可靠、稳定,阀门使用寿命长、即使频繁动作及长时间使用仍无泄漏

08

内平衡结构

采用内平衡结构抵消介质压力,使压差提高,具有良好的双向承压能力,阀门正、反向使用时,具有相同的密封副比压,使密封片寿命提高,并减小了执行机构,使阀门整体体积缩小

09

密封片

使用PEEK密封片,它是一种高分子材料,具有较高的硬度及机械强度,良好的回弹性,使用这种密封片,使阀门寿命大大提高
