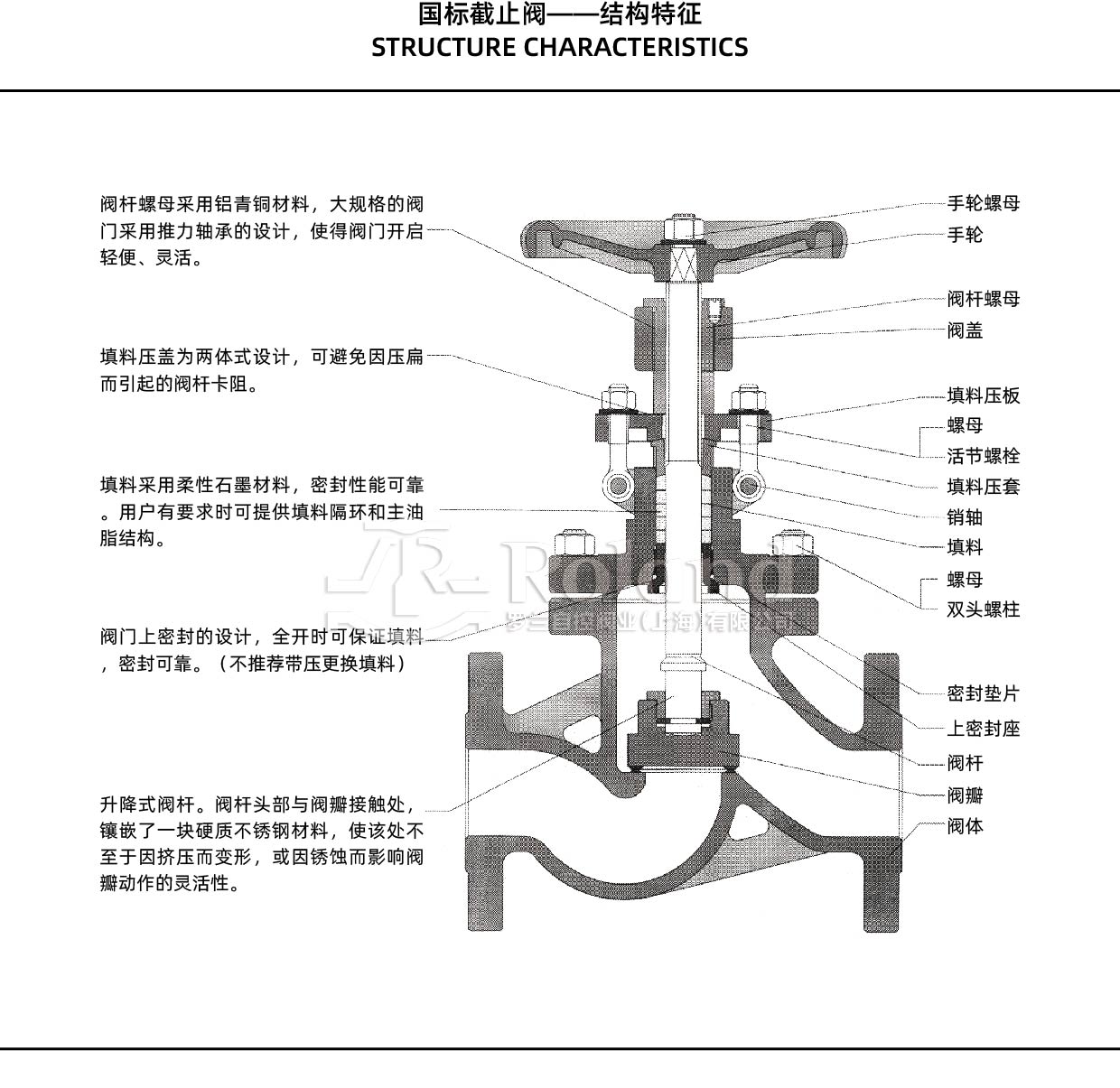

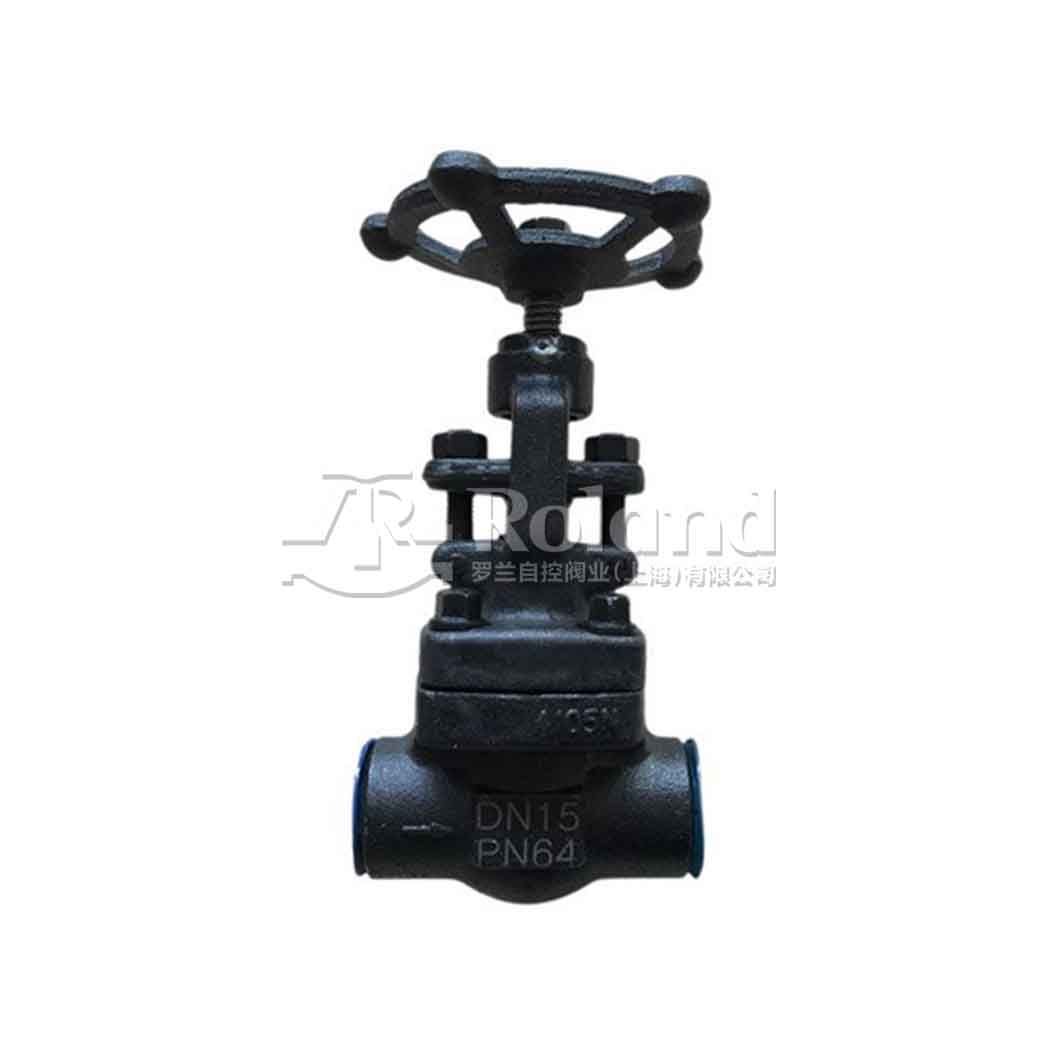

锻钢截止阀阀盖设计
螺栓型阀盖——通过凹凸面连接,采用不锈钢带与柔性石墨缠绕垫片,按需求也可采用环连接。
焊接型阀盖——通过螺纹密封后焊接,按需求也可直接采用刚性焊接。
自密封阀盖——通过螺纹与自密封阀盖连接。

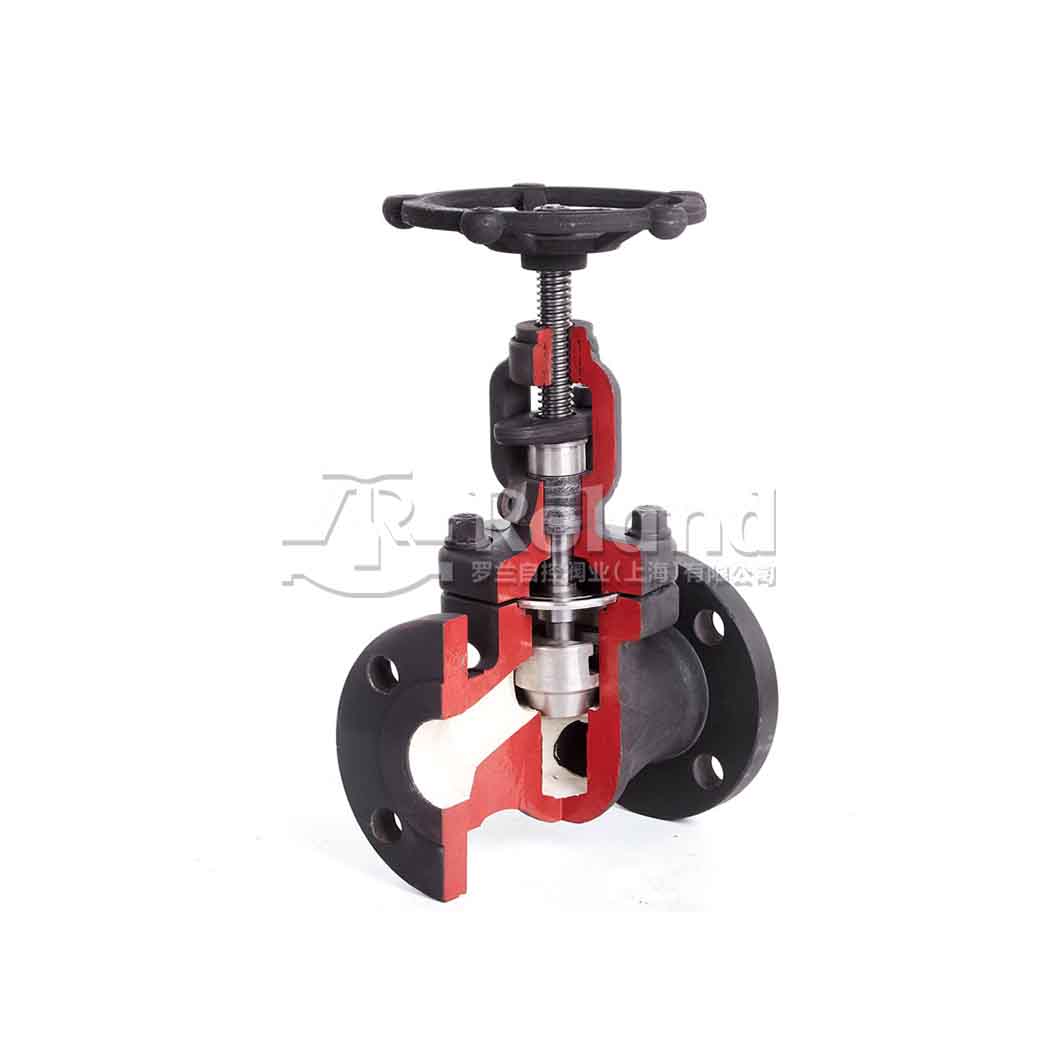

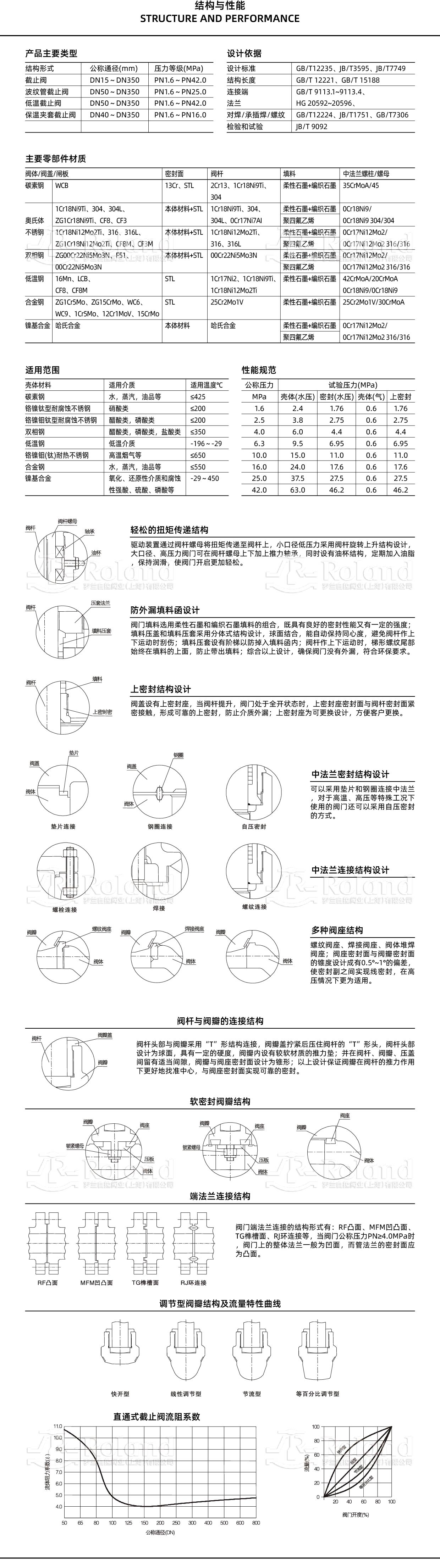

截止阀的启闭件是塞形的阀瓣,密封上面呈平面或海锥面,阀瓣沿阀座的中心线作直线运动。
适用介质:水、油品、蒸汽、硝酸类、醋酸类、尿素、氧化性介质等。
特别适用于高温、高压介质的管路或装置上,如:火电厂、核电站、石油化工系统的高温高压管路上。
150LB

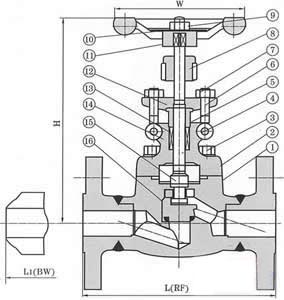

NPS | L(RF)L1(BW) | H(开) | W | KG-150LB/RF | KG-150LB/BW |
1/2” | 180 | 166 | 100 | 4.5 | 2.3 |
3/4” | 117 | 171 | 100 | 6.9 | 3.6 |
1” | 127 | 207 | 125 | 9.8 | 7.8 |
1-1/4” | 140 | 240 | 160 | 13.5 | 8.2 |
1-1/2” | 165 | 258 | 160 | 19.5 | 12.0 |
2” | 203 | 330 | 180 | 28.0 | 15.0 |
300LB
NPS | L(RF)L1(BW) | H(开) | W | KG-300LB/RF | KG-300LB/BW |
1/2” | 152 | 166 | 100 | 4.8 | 2.8 |
3/4” | 178 | 171 | 100 | 7.7 | 4 |
1” | 203 | 207 | 125 | 11 | 8.5 |
1-1/4” | 216 | 240 | 160 | 16.8 | 9.2 |
1-1/2” | 229 | 258 | 160 | 21.2 | 12.6 |
2” | 267 | 330 | 180 | 32.6 | 16.8 |
600LB
NPS | L(RF)L1(BW) | H(开) | W | KG-600LB/RF | KG-600LB/BW |
1/2” | 165 | 171 | 100 | 5.6 | 3.4 |
3/4” | 190 | 207 | 100 | 7.8 | 4.7 |
1” | 216 | 240 | 125 | 12.5 | 9.2 |
1-1/4” | 229 | 258 | 160 | 17 | 10.5 |
1-1/2” | 241 | 330 | 160 | 23.5 | 13.3 |
2” | 292 | 380 | 180 | 38.8 | 18.9 |
900~1500LB
NPS | L(RTJ) | H(BW) | H(开) | W | 柔性石墨-RTJ | 柔性石墨-BW |
1/2” | 216 | 216 | 207 | 125 | 8 | 5.2 |
3/4” | 229 | 229 | 207 | 125 | 13.2 | 10 |
1” | 254 | 254 | 240 | 160 | 17.4 | 14.6 |
1-1/4” | 279 | 279 | 258 | 160 | 19 | 15.8 |
1-1/2” | 305 | 305 | 330 | 180 | 24.5 | 20.5 |
2” | 371 | 368 | 355 | 200 | 31.0 | 27.8 |
