您所在的位置: 首页 > 阀门中心 >手动黄铜丝扣截止阀

手动黄铜丝扣截止阀
产品系列
RJ11H-16T
密封材质
PTFE
公称通径
DN15 ~ DN50
连接方式
螺纹
公称压力
PN16
介质温度
PTFE:-29°C ~ 150°C
阀体材质
黄铜
驱动方式
手动
备注:如有特殊密封材质或特殊接口,可根据客户需求选型

手动黄铜丝扣截止阀

截止阀阀体的结构形式有直通式、直流式和直角式。
直通式是常见的结构,但其流体的阻力大。
直流式流体阻力较小,多用于含固体颗粒或粘度大的流体。
直角式阀体多采用锻造,适用于较小通经、较高压力的的截止阀。
截止阀的启闭件是塞形的阀瓣,密封上面呈平面或海锥面,阀瓣沿阀座的中心线作直线运动,这种类型的阀门非常适合作为切断或调节以及节流使用。
产品标准:GB/T8464
连接标准:GB/T7306.1
结构长度标准:GB/T12221
压力试验标准:GB/T13927
密封试验:0.6MPa(气压)
壳体试验:1.5PN(水压)
适用介质:水

产品特色

01

黄铜阀体

采用黄铜锻压成型,强度高、耐腐蚀、耐磨损、使用寿命长,使得阀门具有更好的牢固性和使用性

02

阀杆设计

阀杆采用整体锻造工艺制成,经调质及表面氮化处理,有良好的抗腐蚀性、抗擦伤性和耐磨性

03

操作灵活

手轮操作,开启关闭阀门时所需的力矩小,操作灵活便捷

04

切断功能

阀杆开启或关闭行程相对较短,而且具有非常可靠的切断功能,又由于阀座通口的变化与阀瓣的行程成正比例关系,非常适合于对流量的调节

05

密封面

密封面不易磨损及擦伤,密封性好,启闭时阀瓣与阀体密封面之间无相对滑动,因而磨损与擦伤均不严重,使用寿命长

06

密封性可靠

阀瓣为圆锥形,阀杆设有倒密封,密封性好,填料采用柔性石墨,密封可靠

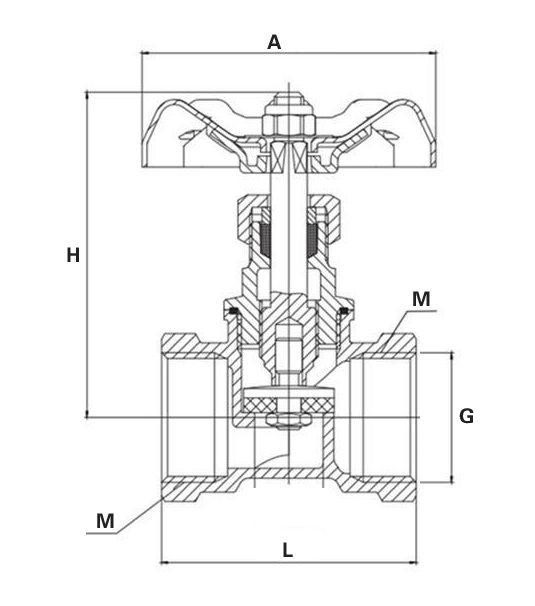

安装尺寸

DNNPSAMLH
151/2”55124772
203/4”5513.55279.5
251”68166587
321-1/4”83.716.574103
401-1/2”83.716.580114
502”9821100134
