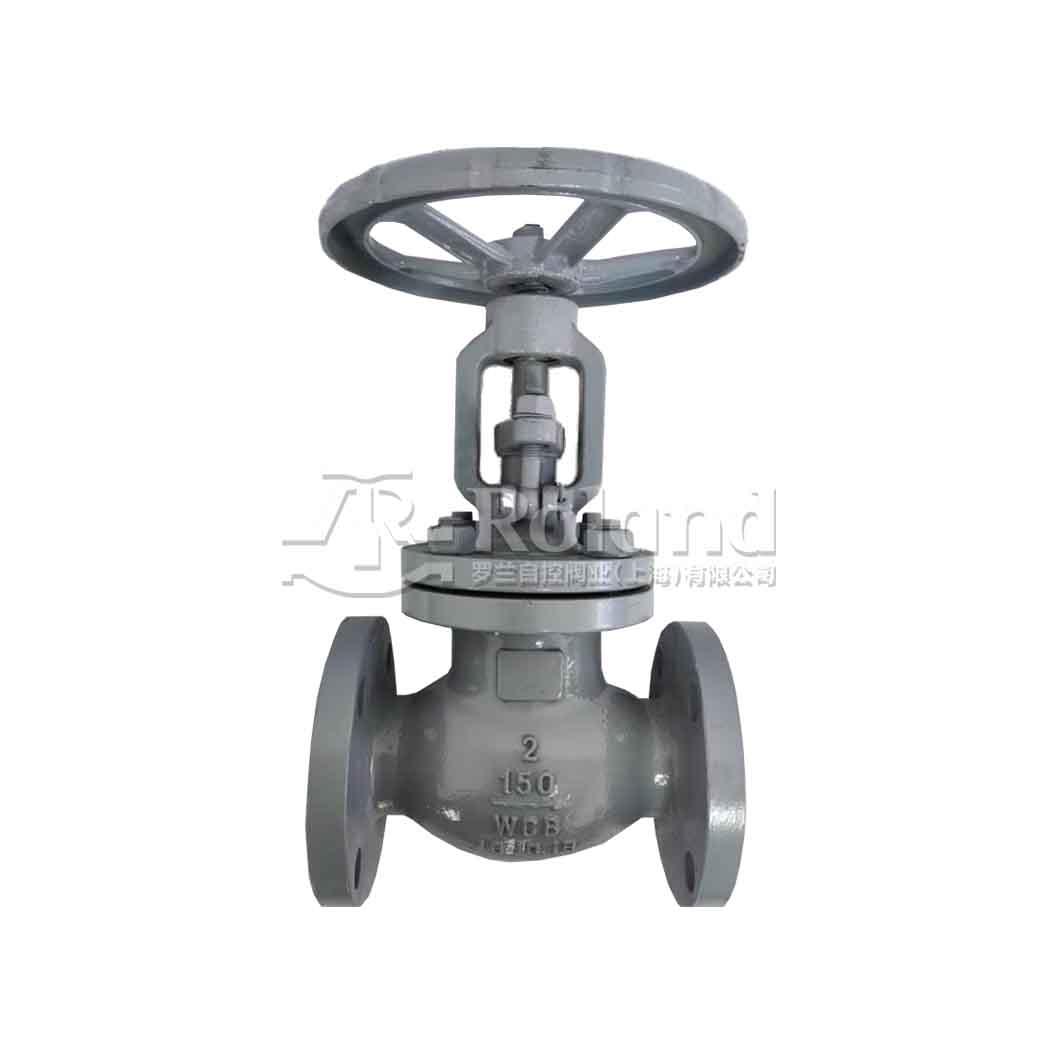

手动美标法兰截止阀

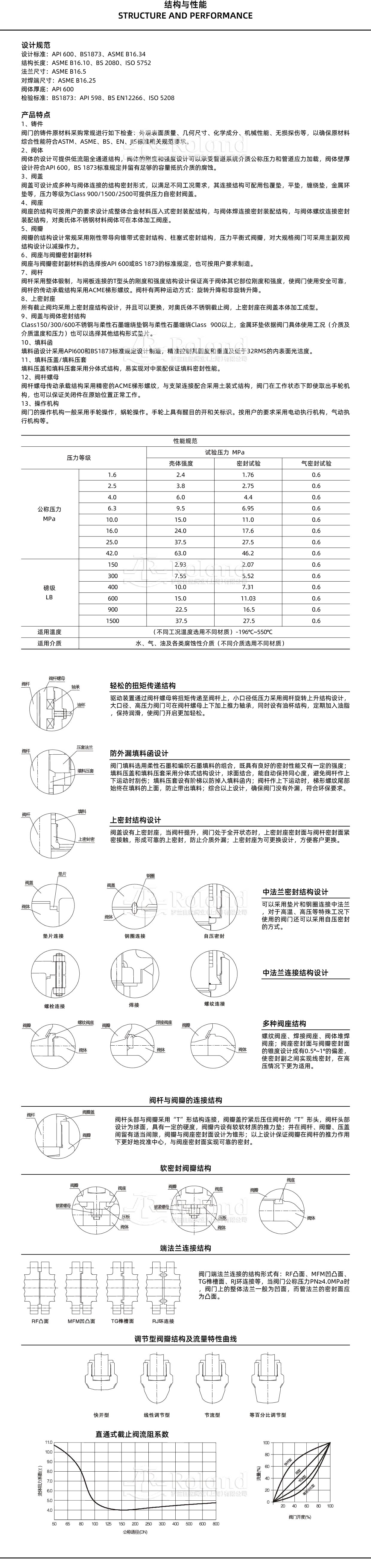

截止阀阀体的结构形式有直通式、直流式和直角式。
直通式是常见的结构，但其流体的阻力大。
直流式流体阻力较小，多用于含固体颗粒或粘度大的流体。
直角式阀体多采用锻造，适用于较小通经、较高压力的的截止阀。
截止阀的启闭件是塞形的阀瓣，密封上面呈平面或海锥面，阀瓣沿阀座的中心线作直线运动。
法兰连接的截止阀适用于公称压力PN1.6～16MPa，工作温度-29～550℃的石油、化工、制药、化肥、电力行业等各种工况的管路上，用于切断或接通管路介质。
适用介质：水、油品、蒸汽、硝酸类、碱类、混酸类、尿素、磷酸类等。
适用于石油、冶金、化工、钢铁、造纸、采矿、制药、机械、电子工业以及电站等领域。

产品特色

01 阀体设计: 阀体采用优质的铸钢或不锈钢材料，具有良好的耐腐蚀性和耐磨损性，使得阀门具有更好的牢固性和使用性

02 阀杆设计: 阀杆采用整体锻造工艺制成，经调质及表面氮化处理，有良好的抗腐蚀性、抗擦伤性和耐磨性，按照标准要求确定最小直径，阀杆和闸板采用T型结构连接

03 密封面: 密封面不易磨损及擦伤，密封性好，启闭时阀瓣与阀体密封面之间无相对滑动，因而磨损与擦伤均不严重，使用寿命长

04 切断功能: 阀杆开启或关闭行程相对较短，而且具有非常可靠的切断功能，又由于阀座通口的变化与阀瓣的行程成正比例关系，非常适合于对流量的调节

05 使用寿命长: 阀瓣、阀座密封面采用铁基合金堆焊或司太立钴基硬质合金堆焊而成，耐磨、耐高温、耐腐蚀、抗擦伤性能好，使用寿命长

06 密封性可靠: 阀门中腔采用压力自紧式密封结构，内腔压力越高，密封性能越好，更换填料可在不停机情况下进行，方便快捷，不影响系统运行

安装尺寸

150Lb

DN	IN	L	D	D1	D2	b	n-Φd	H	D0	KG
15	1/2	108	89	60.5	35	11.2	4-16	241	100	6.9
20	3/4	117	98	69.9	43	12.7	4-16	241	100	9.8
25	1	127	108	79.2	51	14.2	4-16	242	125	13.5
32	1-1/4	140	117	89	63	16	4-16	280	160	19.5
40	1-1/2	165	127	98.6	73	17.5	4-16	286	160	28.5
50	2	203	152	120.7	92	19	4-19	368	200	18
65	2-1/2	216	178	139.7	105	22.4	4-19	387	200	30
80	3	241	190	152.4	127	24	4-19	411	250	41
100	4	292	229	190.5	157	24	4-19	454	250	64
125	5	356	254	216	186	24	8-22.5	455	350	86
150	6	406	279	241.3	216	25.4	8-22.5	541	350	113
200	8	495	343	298.5	270	28.4	8-22.5	651	450	178
250	10	622	406	362	324	30.4	12-25.4	800	450	270
300	12	698	483	431.8	381	32	12-25.4	1231	600	350
350	14	787	533	476.3	413	35	12-29	1450	600	460
400	16	914	597	539.8	470	36.6	26-29	1645	600	590

300Lb

DN	IN	L	D	D1	D2	b	n-Φd	H	D0	KG
15	1/2	152	95	66.5	35	14.2	4-16	241	140	7.7
20	3/4	178	117	82.5	43	16	4-19	241	140	11.3
25	1	203	123	89	51	17.5	4-19	283	160	16.8
32	1-1/4	216	133	98.5	63	19	4-19	320	200	21.2
40	1-1/2	229	155	114.3	73	20.6	4-22.5	322	200	32.6
50	2	267	165	127	92	22.4	8-19	399	200	25
65	2-1/2	292	190	149.4	105	25.4	8-22.5	438	250	30
80	3	318	210	168.1	127	28.4	8-22.5	464	280	35
100	4	356	254	200.2	157	31.8	8-22.5	565	350	56
125	5	400	279	235	186	35	8-22.5	614	350	96
150	6	444	318	269.7	216	36.6	12-25.4	717	400	120
200	8	559	381	330.2	270	41.2	12-25.4	930	500	212
250	10	622	444	387.4	324	47.8	16-28.5	1012	550	330
300	12	711	521	450.8	381	50.8	16-32	1231	600	472
350	14	762	584	514.4	413	54	20-32	1450	600	715
400	16	864	648	571.5	470	57.2	20-35	1645	600	920

600Lb

DN	IN	L	D	D1	D2	b	n-Φd	H	D0	KG
15	1/2	165	95	66.5	35	14.5	4-16	285	100	7.8
20	3/4	190	117	82.5	43	16	4-19	285	125	12.5
25	1	216	124	89	51	17.5	4-19	313	160	17.5
32	1-1/4	229	133	98.5	63	21	4-19	328	160	23.5
40	1-1/2	241	156	114.3	73	22.5	4-22.5	365	180	38.5
50	2	292	165	127	92	33	8-19	444	200	35
65	2-1/2	330	190	149.4	105	36	8-22.5	483	250	50
80	3	356	210	168.1	127	39	8-22.5	533	250	60
100	4	432	273	216	157	45	8-25.4	622	350	110
125	5	508	330	266.7	186	52	8-28.5	750	350	200
150	6	559	356	292.1	216	55	12-28.5	800	450	230
200	8	660	419	349.3	270	63	12-32	927	500	410
250	10	787	508	431.8	324	71	16-35	1257	600	625
300	12	838	559	489	381	74	20-35	1468	680	860
