对夹球阀结构简单、体积小、重量轻、操作简单、具有良好的流体控制特性。
处于完全开启位置时，阀板厚度是介质流经阀体的阻力，因此产生的压力降很小，具有较好的流量控制特性。
对夹式球阀适用于石油、化工、冶金、电站、等领域，对油、水、气及纸浆或纤维状流体进行自动调节或切断控制。
在球体与阀杆、阀杆与阀体之间设置导电弹簧，避免静电打火点燃易燃物质，确保系统安全
阀座可设置辅助密封结构，在阀座和阀杆部位加装注脂阀，紧急情况下可暂时密封
具有轻巧美观、结构长度短、重量轻、安装方便、节省材料等优点
根据不同工况可选用软密封、硬密封、防火阀座等结构
在阀门启闭的位置设定限位，当阀门使用在关键装置上时，限位块上设有锁孔可锁定开关位置避免误操作
阀杆为下装式，防止受压飞出，同时可在火灾后，与阀体形成金属接触，确保阀杆密封

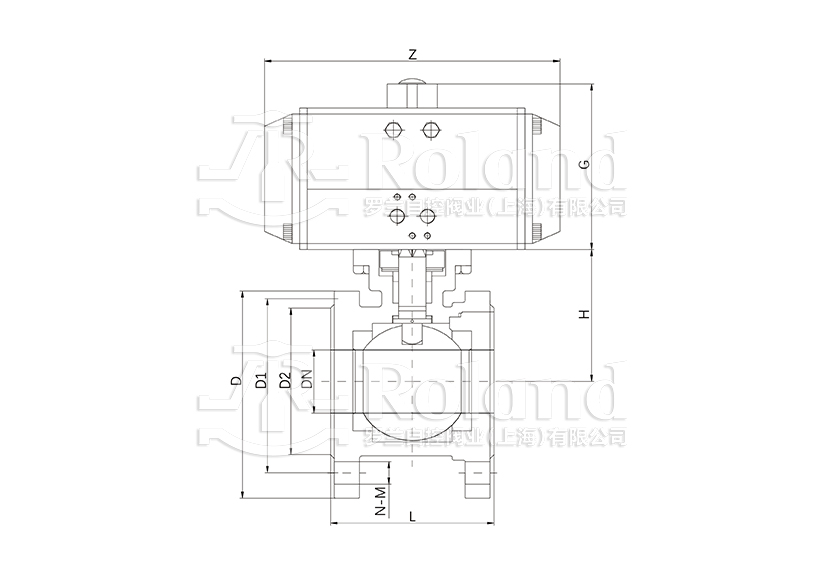

GB PN16
| SIZE | L | D2 | D1 | D | N-M | H | DA-SIZE | DA-G | DA-Z | SR-SIZE | SR-G | SR-Z | A | F | SIZE |
| DN15 | 42 | 45 | 65 | 95 | 4-12 | 46 | PA250 | 92 | 146 | PA163 | 92 | 163 | 160 | 138 | RL-05 |
| DN20 | 44 | 55 | 75 | 105 | 4-12 | 51 | PA250 | 92 | 146 | PA163 | 92 | 163 | 160 | 138 | RL-05 |
| DN25 | 50 | 65 | 85 | 115 | 4-12 | 62 | PA263 | 92 | 163 | PA175 | 120 | 214 | 160 | 138 | RL-05 |
| DN32 | 60 | 78 | 100 | 135 | 4-16 | 72 | PA263 | 108 | 163 | PA188 | 129 | 252 | 160 | 138 | RL-05 |
| DN40 | 65 | 85 | 110 | 145 | 4-16 | 78 | PA275 | 120 | 214 | PA1100 | 137 | 270 | 200 | 169 | RL-10 |
| DN50 | 80 | 100 | 125 | 160 | 4-16 | 86 | PA288 | 129 | 252 | PA1115 | 153 | 316 | 200 | 169 | RL-10 |
| DN65 | 110 | 120 | 145 | 180 | 4-16 | 108 | PA2100 | 137 | 270 | PA1125 | 185 | 354 | 200 | 203 | RL-15 |
| DN80 | 120 | 135 | 160 | 195 | 8-16 | 116 | PA2115 | 185 | 316 | PA1145 | 202 | 418 | 252 | 203 | RL-20 |
| DN100 | 150 | 155 | 180 | 215 | 8-16 | 139 | PA2125 | 202 | 354 | PA1160 | 227 | 450 | 252 | 203 | RL-50 |
| DN125 | 180 | 185 | 210 | 245 | 8-16 | 176 | PA2145 | 227 | 418 | PA1210 | 260 | 530 | 252 | 203 | RL-100 |
| DN150 | 225 | 210 | 240 | 280 | 8-20 | 192 | PA2160 | 260 | 450 | PA1240 | 285 | 660 | 252 | 230 | RL-200 |
| DN200 | 275 | 265 | 295 | 340 | 12-20 | 280 | PA2190 | 285 | 518 | PA1270 | 318 | 730 | 252 | 230 | RL-200 |
ASME CLASS150
| SIZE | L | D2 | D1 | D | N-M | H | DA-SIZE | DA-G | DA-Z | SR-SIZE | SR-G | SR-Z | A | F | SIZE |
| DN15 | 42 | 35 | 60.5 | 89 | 4-14 | 46 | PA250 | 92 | 146 | PA163 | 92 | 163 | 160 | 138 | RL-05 |
| DN20 | 44 | 43 | 70 | 98 | 4-14 | 51 | PA250 | 92 | 146 | PA163 | 92 | 163 | 160 | 138 | RL-05 |
| DN25 | 50 | 51 | 79.2 | 108 | 4-14 | 62 | PA263 | 92 | 163 | PA175 | 120 | 214 | 160 | 138 | RL-05 |
| DN32 | 60 | 64 | 88.9 | 117 | 4-14 | 72 | PA263 | 108 | 163 | PA188 | 129 | 252 | 160 | 138 | RL-05 |
| DN40 | 65 | 73 | 98.6 | 127 | 4-14 | 78 | PA275 | 120 | 214 | PA1100 | 137 | 270 | 200 | 169 | RL-10 |
| DN50 | 80 | 92 | 120.7 | 152 | 4-16 | 86 | PA288 | 129 | 252 | PA1115 | 153 | 316 | 200 | 169 | RL-10 |
| DN65 | 110 | 105 | 139.7 | 178 | 4-16 | 108 | PA2100 | 137 | 270 | PA1125 | 185 | 354 | 200 | 203 | RL-15 |
| DN80 | 120 | 127 | 152.4 | 190 | 4-16 | 116 | PA2115 | 185 | 316 | PA1145 | 202 | 418 | 252 | 203 | RL-20 |
| DN100 | 150 | 157 | 190.5 | 229 | 8-16 | 139 | PA2125 | 202 | 354 | PA1160 | 227 | 450 | 252 | 203 | RL-50 |
| DN125 | 180 | 186 | 216 | 254 | 8-20 | 176 | PA2145 | 227 | 418 | PA1210 | 260 | 530 | 252 | 203 | RL-100 |
| DN150 | 225 | 216 | 241.3 | 279 | 8-20 | 192 | PA2160 | 260 | 450 | PA1240 | 285 | 660 | 252 | 230 | RL-200 |
| DN200 | 275 | 269.9 | 298.5 | 345 | 8-20 | 280 | PA2190 | 285 | 518 | PA1270 | 318 | 730 | 252 | 230 | RL-200 |
