您所在的位置: 首页 > 阀门中心 >自力式双膜片微压控制阀

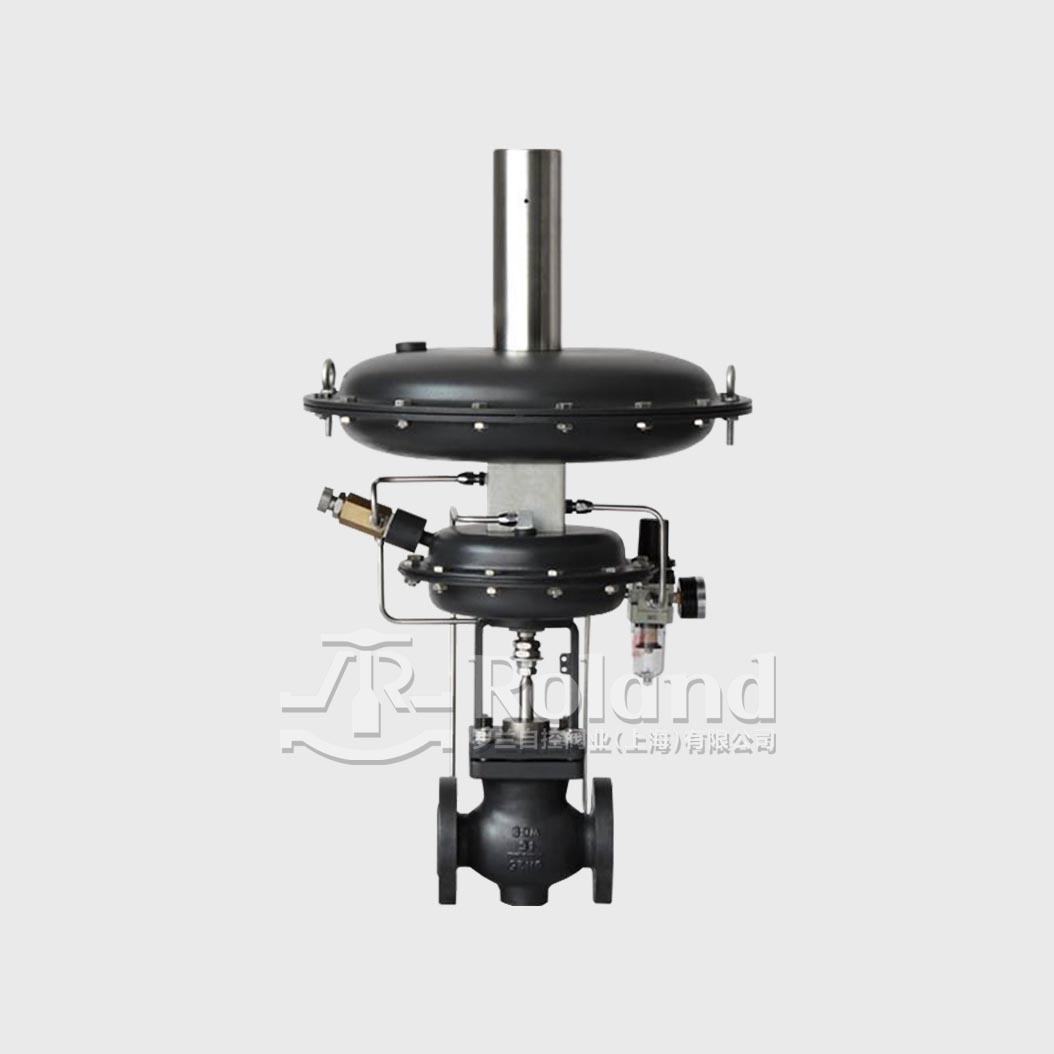

自力式双膜片微压控制阀
产品系列
密封材质
软密封 / 硬密封
公称通径
DN15 ~ DN100
连接方式
法兰
公称压力
PN16 ~ PN40
介质温度
-30°C ~ 150°C
阀体材质
WCB / 304 / 316
驱动方式
自力式
备注:如有特殊密封材质或特殊接口,可根据客户需求选型

自力式双膜片微压控制阀

阀内件特点:顶部导向、平衡内件结构、先导式结构
阀体类型:直通式
阀盖类型:常温标准型
流量特性:快开
压力等级:PN1.6、4.0Mpa(ANSI 150、300LB)
标准泄漏等级:ASME B16.104 Ⅴ(软密封)、ASME B16.104 Ⅳ(硬密封)
管道连接方式:法兰
设定值偏差:±8%
执行机构类型:自力式薄膜执行机构
双膜片微压控制阀是由控制阀门、执行器、指挥器、压力弹簧等部件组成。
主要用于保持容器顶部保护气体(一般为氮气)的压力恒定,以避免容器内物料与空气直接接触,防止物料挥发、被氧化,以及容器的安全,特别适用于各类大型储罐的气封保护系统。
应用场合:电站、冶金、建筑、锅炉、设备、管道、热能、空调、消防、给排水、水处理、石油化工、造纸印刷厂。

产品特色

01

执行机构

采用自力式薄膜执行机构,执行机构敏感元件极为灵敏,极微小的压力变化会被感测出来,调节弹簧设计在薄膜执行机构上方,利于现场调试

02

阀体设计

阀体为四通形式,因而K、B型可通用一种阀体,阀体采用铸钢或不锈钢材质,具有良好的耐腐蚀性和耐磨损性,使得阀门具有更好的牢固性和使用性

03

实用性佳

无填料、阀杆无摩擦、上密封可靠、性能稳定,平衡型结构不受阀前压力影响,是高品质的阀门产品
