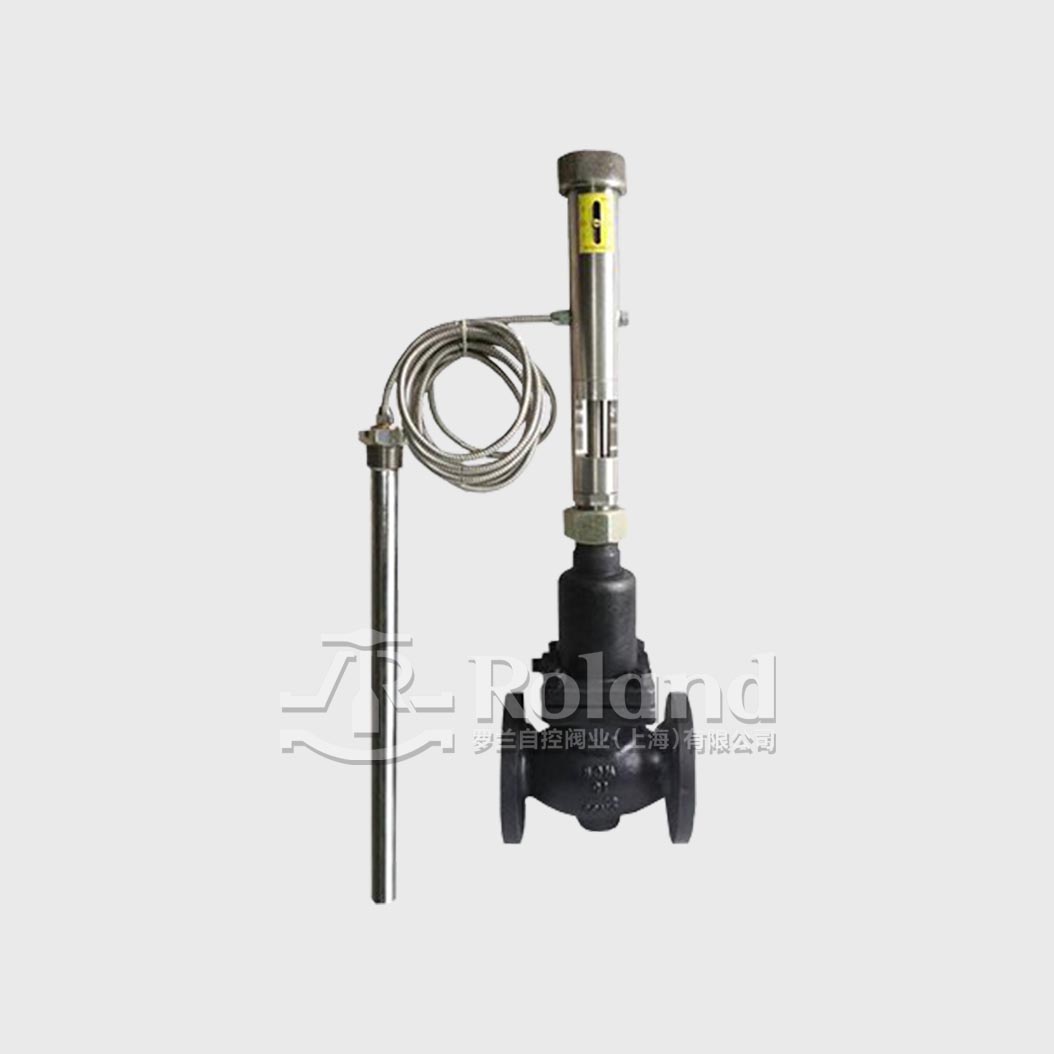

自力式冷却型温度控制阀
产品系列
密封材质
软密封 / 硬密封
公称通径
DN15 ~ DN150
连接方式
法兰
公称压力
PN16 ~ PN63
介质温度
-20°C ~ 250°C
阀体材质
WCB / 304 / 316
驱动方式
自力式
备注:如有特殊密封材质或特殊接口,可根据客户需求选型

自力式冷却型温度控制阀

阀体类型:直通式
阀盖类型:常温标准型、高温散热型
流量特性:快开
压力等级:PN1.6、4.0Mpa(ANSI 150、300LB)
标准泄漏等级:ASME B16.104 Ⅴ(软密封)、ASME B16.104 Ⅳ(硬密封)
管道连接方式:法兰
设定值偏差:±3.5°
执行机构类型:温控器
自力式温度控制阀利用液体受热膨胀及液体不可压缩的原理实现自动调节。
温度传感器内的液体膨胀是均匀的,其控制作用为比例调节。被控介质温度变化时,传感器内的感温液体体积随着膨胀或收缩。
被控介质温度高于设定值时,感温液体膨胀,推动阀芯向下关闭阀门,减少热媒的流量;被控介质的温度低于设定值时,感温液体收缩,复位弹簧推动阀芯开启,增加热媒的流量。
根据被调介质出口温度高低自动调节热源入口阀门开展大小,热源与被加热介质既可采用自成回路系统,也可采用直接混合加热系统。
应用于化工、石油、电力、冶金、食品、轻纺、民民建筑楼群、宾馆、饭店等各种供热、供水、制冷、杀菌消毒等设备的温度自动调节。
自力式温度控制阀是由控制阀门和一个温控器组成与T01相比T03的温控器不带定点调整器,阀体部分相同。
适用于非腐蚀性的液体、气体和蒸汽,在各种加热系统中起温度控制的作用,当被控介质温度升高时,控制阀开启。
适用范围:采暖空调、生活热水、石油化工、电力、机电、纺织、橡胶、食品等行业 。

产品特色

01

压力平衡机构

内置波纹管,具有压力平衡结构,使控制阀反应灵敏、控制精确,性能可靠

02

阀体设计

阀体采用铸钢或不锈钢材质,具有良好的耐腐蚀性和耐磨损性,采用定点调整器,质量可靠,具有超温保护功能,使得阀门具有更好的牢固性和使用性

03

实用性佳

结构紧凑、性能可靠、免于维修,通过组合件可以进行多项组合控制,是高品质的阀门产品

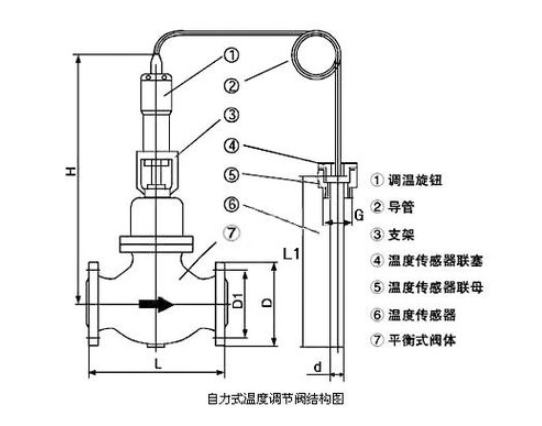

安装尺寸
