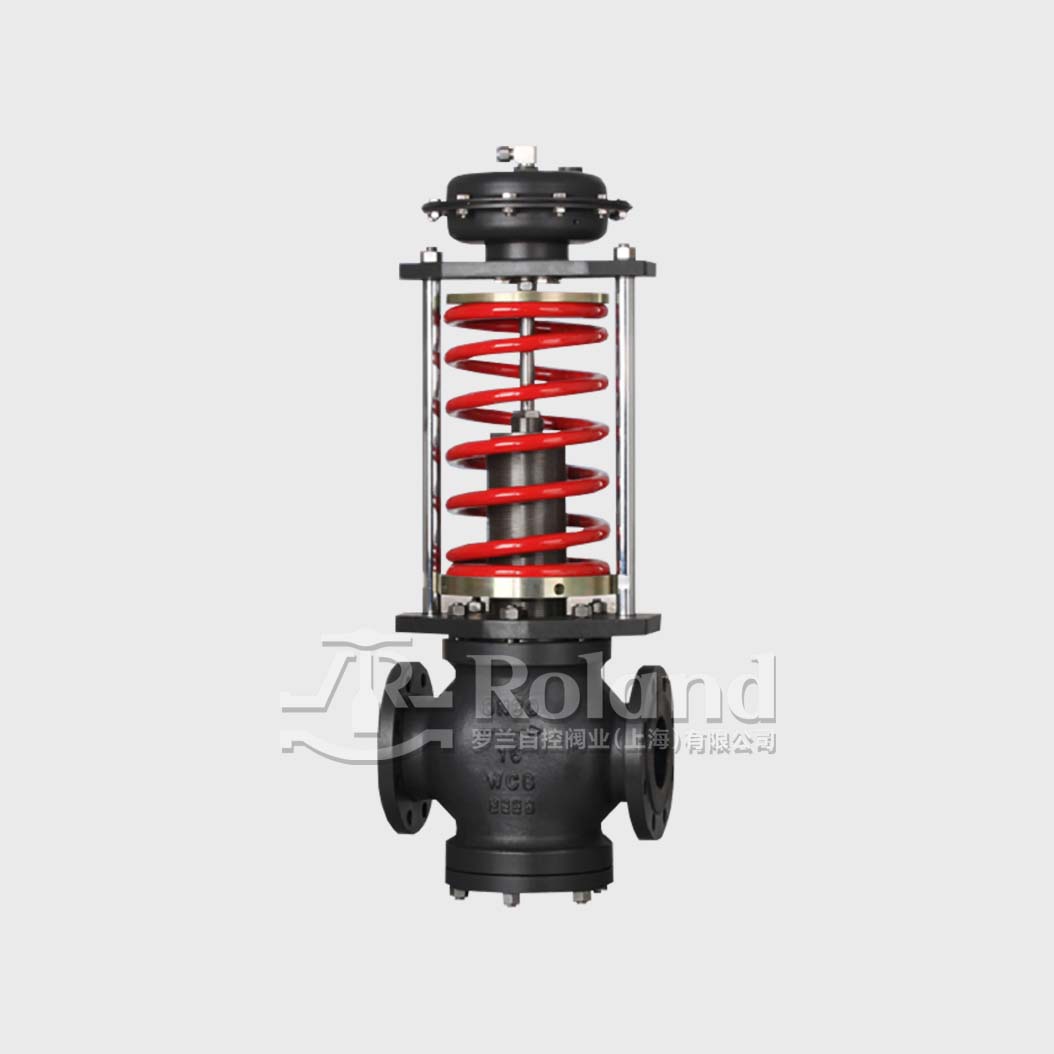

自力式阀前压力控制阀
产品系列
密封材质
软密封 / 硬密封
公称通径
DN15 ~ DN300
连接方式
法兰
公称压力
PN16 ~ PN40
介质温度
-30°C ~ 250°C
阀体材质
WCB / 304 / 316
驱动方式
自力式
备注:如有特殊密封材质或特殊接口,可根据客户需求选型

自力式阀前压力控制阀

阀内件特点:套筒导向型、平衡内件结构
阀体类型:直通式
阀盖类型:常温标准型
流量特性:快开
压力等级:PN1.6、4.0Mpa(ANSI 150、300LB)
标准泄漏等级:ASME B16.104 Ⅴ(软密封为不锈钢镶嵌橡胶圈)、ASME B16.104 Ⅳ(硬密封)
管道连接方式:法兰
执行机构类型:自力式薄膜执行机构、自力式活塞执行机构

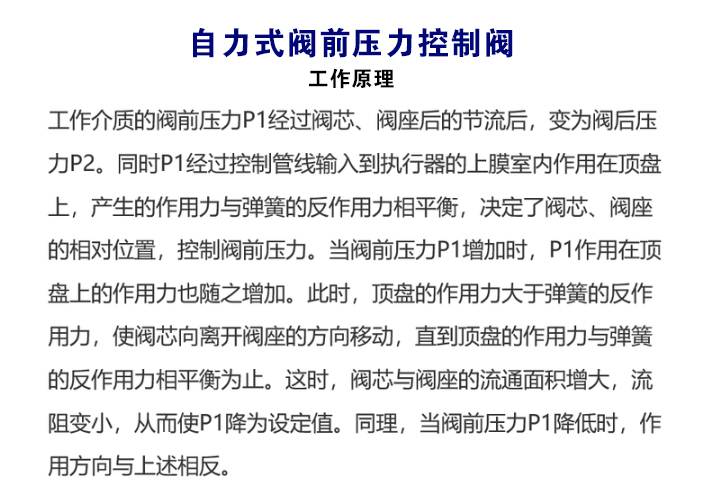

自力式阀前压力控制阀是由控制阀门、执行器和一个设定压力的弹簧组成,主要应用于蒸汽和其他工业流体的压力、温度、流量控制。
适用于非腐蚀性的液体、气体和蒸汽,在系统管道中起阀前压力控制的作用,当阀前压力升高时,控制阀开启。
应用场合:电站、冶金、建筑、锅炉、设备、管道、热能、空调、消防、给排水、水处理、石油化工、造纸印刷厂。

产品特色

01

自力式

无需外加能源,利用被调介质自身能量为动力源引入执行机构控制阀芯位置,改变两端的压差和流量,使阀前(或阀后)压力稳定在所需要的压力值的调节阀

02

平衡套筒结构

采用套筒导向结构,压力平衡式阀芯,高强度、重荷载、压降损失小、流量系数大、可调范围广、流量特性精度高

03

实用性佳

性能稳定、工作可靠、动作灵敏、密封性好、压力设波动力小、噪音低、免于维修,是高品质的阀门产品

04

精确控制

压力分段范围细且互相交叉,调节精度高,压力设定值在运行期间可连续设定

05

阀体设计

阀体采用铸钢或不锈钢材质,具有良好的耐腐蚀性和耐磨损性,使得阀门具有更好的牢固性和使用性

06

压力平衡机构

采用波纹管+弹簧做为压力平衡元件,使控制阀反应灵敏、控制精确,对阀后压力调节,阀前压力与阀后压力之比可为10:1~10:8
