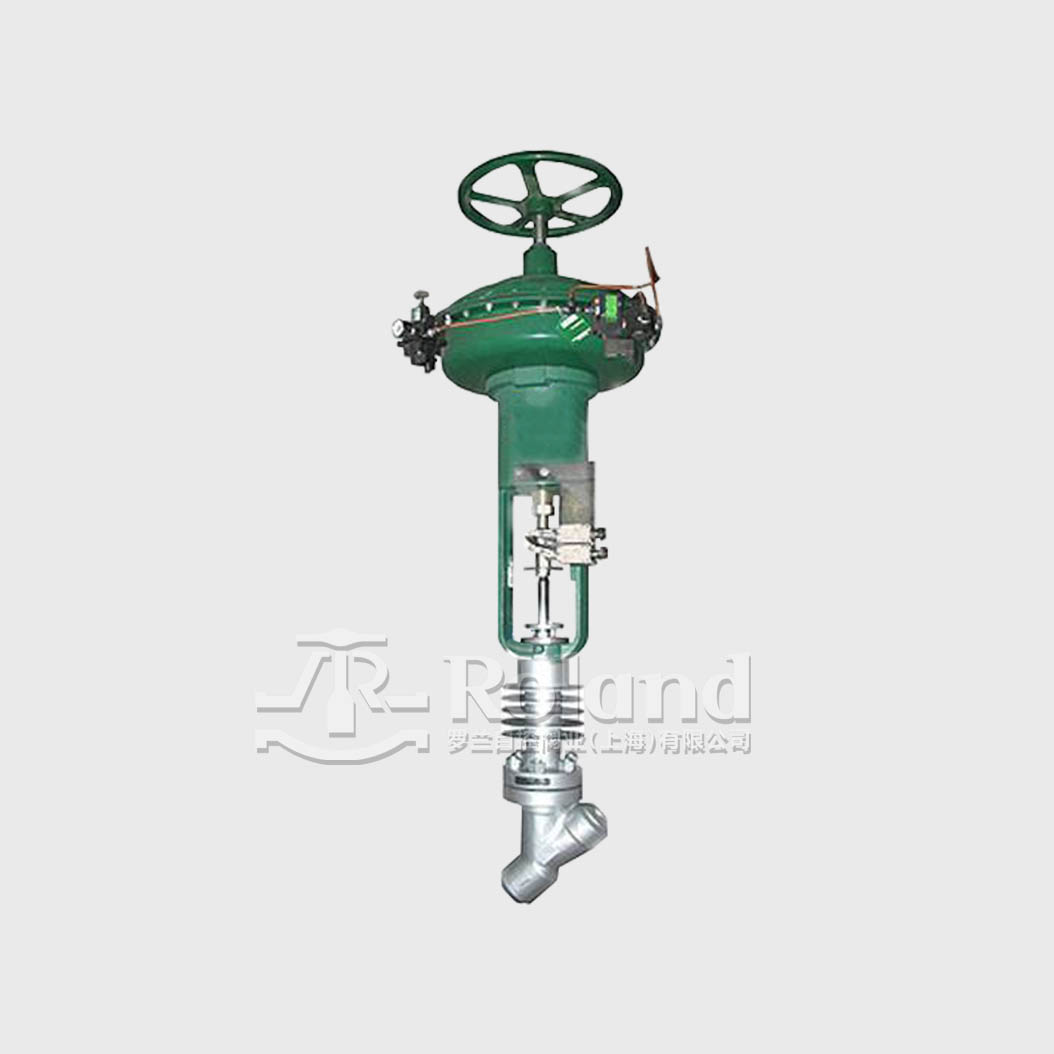

气动Y型疏水阀
产品系列
密封材质
金属密封
公称通径
DN20 ~ DN100
连接方式
对焊
公称压力
1.0Mpa ~ 42Mpa / 150LB-2500LB
介质温度
≤350°C
阀体材质
WCB / 304 / 316
驱动方式
气动
备注:如有特殊密封材质或特殊接口,可根据客户需求选型

气动Y型疏水阀

阀内件特点:整体堆焊式阀座、快拆式结构
阀体类型:Y型45°角
阀盖类型:常温标准型、高温散热型
阀杆密封类型:普通填料密封、高温型填料密封、波纹管密封
标准泄漏等级:ASME B16.104 Ⅴ(标准型-金属阀座)
流量特性:线性
管道连接方式:法兰、对焊
执行机构类型:气动薄膜执行机构、气动活塞执行机构、电动执行机构
Y型疏水阀,主要用于在机组启动阶段,排出各段蒸汽管道中的汽水混合物,直到汽轮机正常运行。
另外在汽轮机出现故障或甩负荷时,按程序将疏水阀打开,将管道中蒸汽、水排至疏水扩容器,保证系统安全。
典型的应用场合有:主蒸汽管道疏水阀、再热器管道疏水阀、冷再热管道疏水阀
该阀独有的特性适用于电站蒸汽快速排放和疏水系统。

产品特色

01

导引环

阀瓣底部的导引环将90%的流体以接近直线的方式通过,有效消除所有侧面冲击引起的不良反应

02

活塞式阀瓣

采用阀体中腔导向的阀瓣具有上下两个导引环,同时导向时,构成活塞式阀瓣,可防止卡死、表面擦伤、阀杆弯曲、阀瓣振颤等现象

03

填料

特种填料防漏效果佳,杜绝外漏,安全可靠;填料箱采用特殊结构,保证足够的强度和良好的热学特性

04

阀体设计

密封面堆焊硬质合金,具有极佳的机械特性,耐磨损、耐冲蚀,使得阀门具有更好的牢固性和使用性

05

最佳CV值

倾斜阀杆设计+Y型流道设计,使介质近于直线的方式,具有最佳的CV值,产生的压降极低

06

密封性可靠

Y型疏水阀的锥形密封面设计使较小的轴向力就可密封,提供可靠的密封和长久的使用寿命
