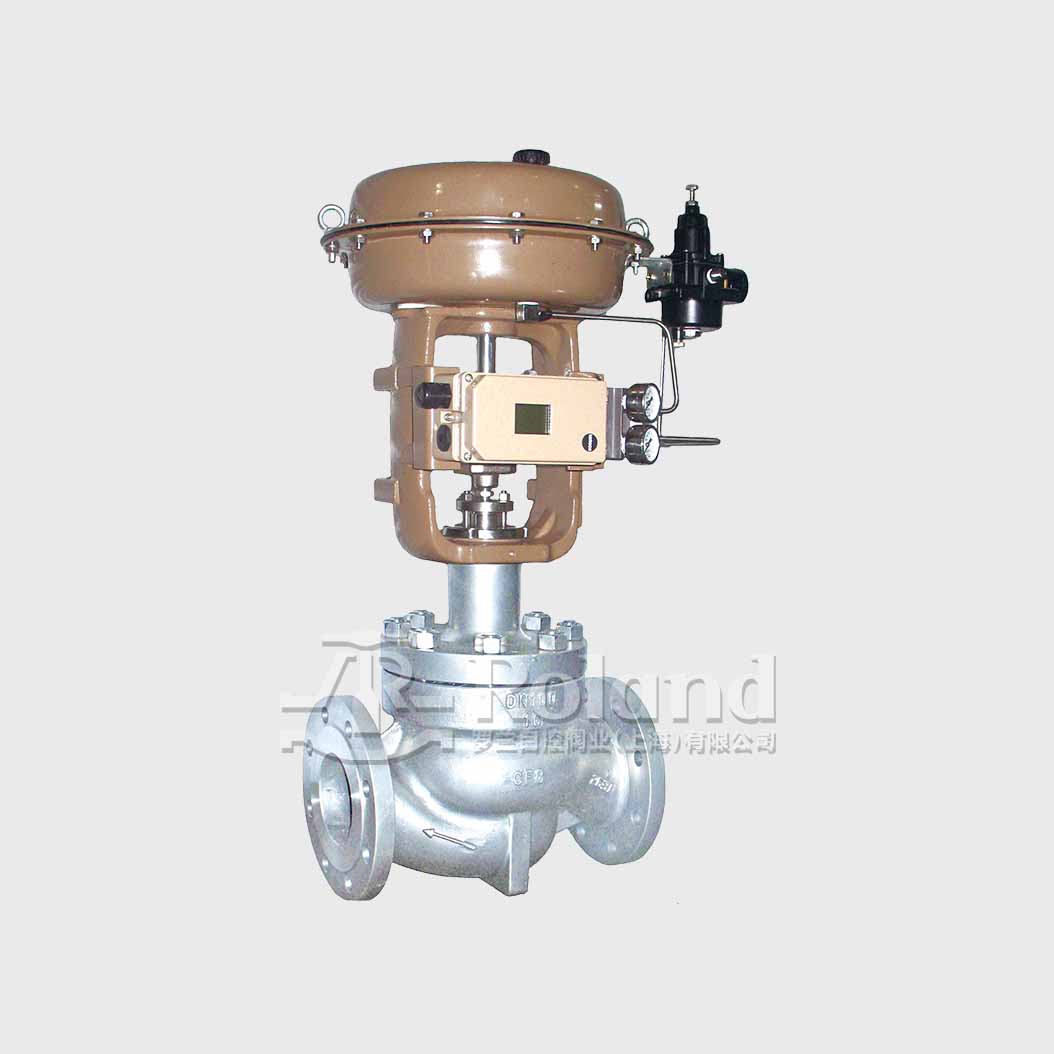

气动切断式调节阀
产品系列
RL1Q-L1
密封材质
金属密封
公称通径
DN20 ~ DN300
连接方式
法兰
公称压力
PN1.6 ~ 16MPa
介质温度
≤350°C
阀体材质
WCB / 304 / 316
驱动方式
气动
备注:如有特殊密封材质或特殊接口,可根据客户需求选型

气动切断式调节阀

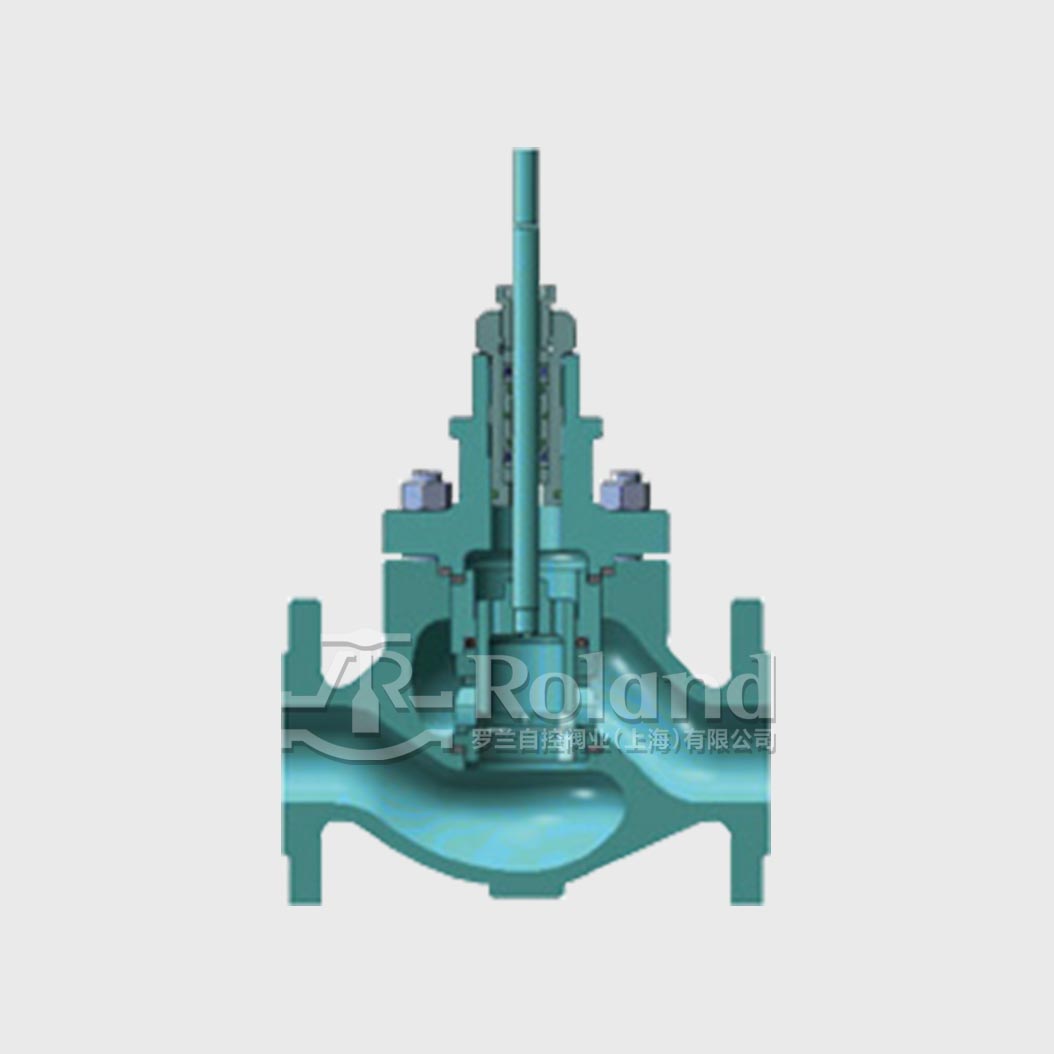

阀内件特点:顶部导向不平衡式—笼压式阀座、阀心圆弧式密封面、快拆式内件、泄压式双阀心内件—螺式阀座、阀座导向型不平衡式
阀体类型:直通式、角式、Z形
阀盖类型:常温标准型、高温散热型、低温伸长型
阀杆密封类型:普通填料密封、高温型填料密封、波纹管密封
标准泄漏等级:CLASS VI
流量特性:快开式
管道连接方式:法兰、对焊
切断式调节阀采用阀心圆弧式密封设计与自中心定位泄压式阀心设计。
针对高关闭压差,可选用泄压式双阀座,泄压式双阀座采用流关式设计,开启小阀心可减少部份不平衡力。
两种不同内件的选择,使不平衡式切断型控制阀的使用范围覆盖包括低温、高温及高压差的不同工况。

产品特色

01

不平衡式结构

采用顶部导向不平衡式结构,高强度、重荷载、压降损失小、流量系数大、可调范围广、流量特性精度高

02

实用性佳

小巧轻便,性能优良,控制精度高,安装维护简便,是高品质的调节阀产品

03

密封性可靠

阀心圆弧式密封设计+自中心定位泄压式阀心设计,有效保证了其密封接合面的严密配合,达到零泄漏的要求

04

维修方便

笼式导向,导向面积大,稳定性好,可以快速在线更换内件,维修效率高,节约人力和时间

05

圆弧式密封面

单阀座圆弧式密封面,可采用了流开与流关两种流向,配置不同推力的执行器,可大大提高关闭压差范围

06

直行程执行机构

气动薄膜执行机构、气动活塞执行机构、电动执行机构、电液动执行机构
