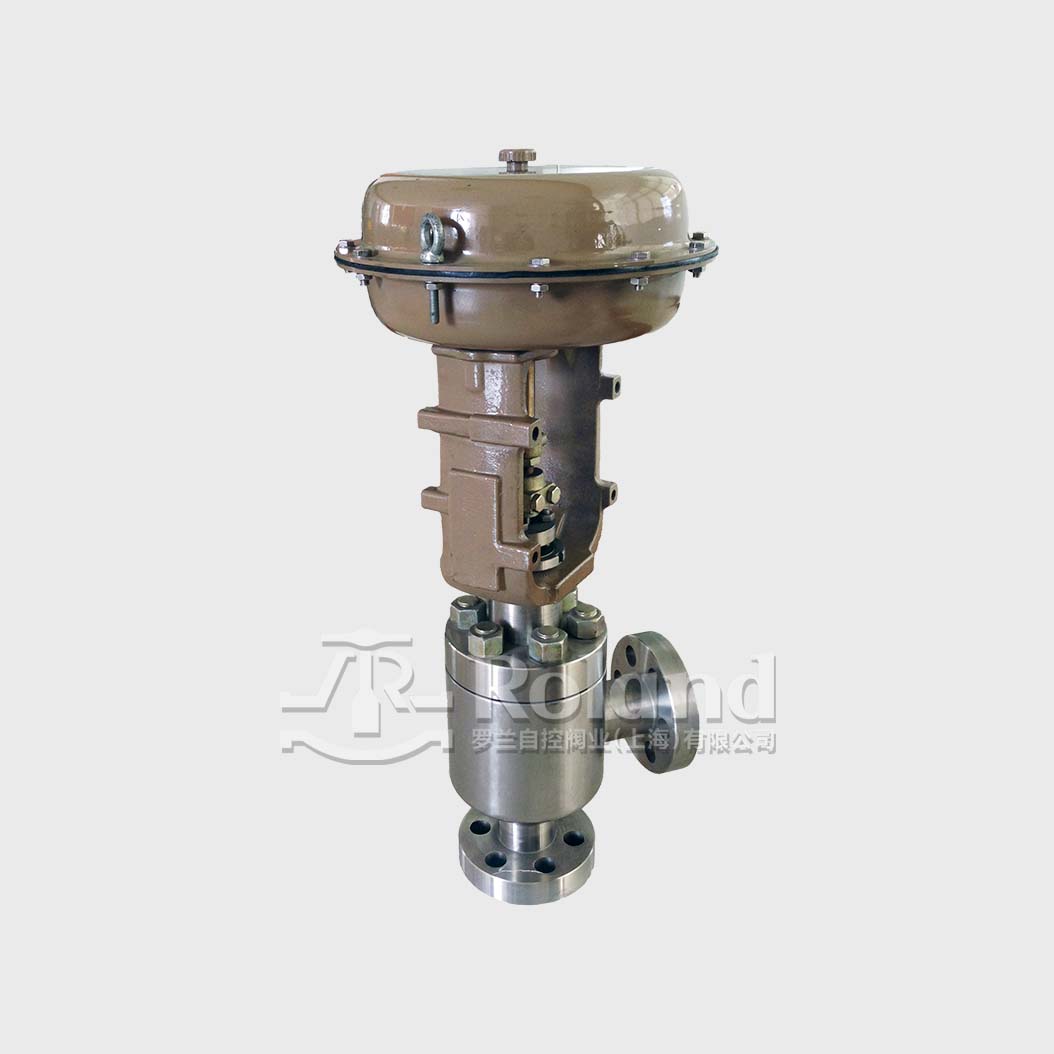

气动角式笼式降压调节阀
产品系列
RL2S-L1
密封材质
金属密封
公称通径
DN20 ~ DN100
连接方式
法兰
公称压力
PN1.6 ~ 42MPa
介质温度
≤350°C
阀体材质
WCB / 304 / 316
驱动方式
气动
备注:如有特殊密封材质或特殊接口,可根据客户需求选型

气动角式笼式降压调节阀

阀内件特点:笼套导向不平衡内件、笼压式阀座、快拆式结构、多孔式阀笼组合
阀体类型:直通式、角式、Z形
阀盖类型:常温标准型、高温散热型、低温伸长型
阀杆密封类型:普通填料密封、高温型填料密封、波纹管密封
标准泄漏等级:CLASS V(标准型-金属阀座)
流量特性:等百分比、直线
管道连接方式:法兰、对焊
可调比:50:1

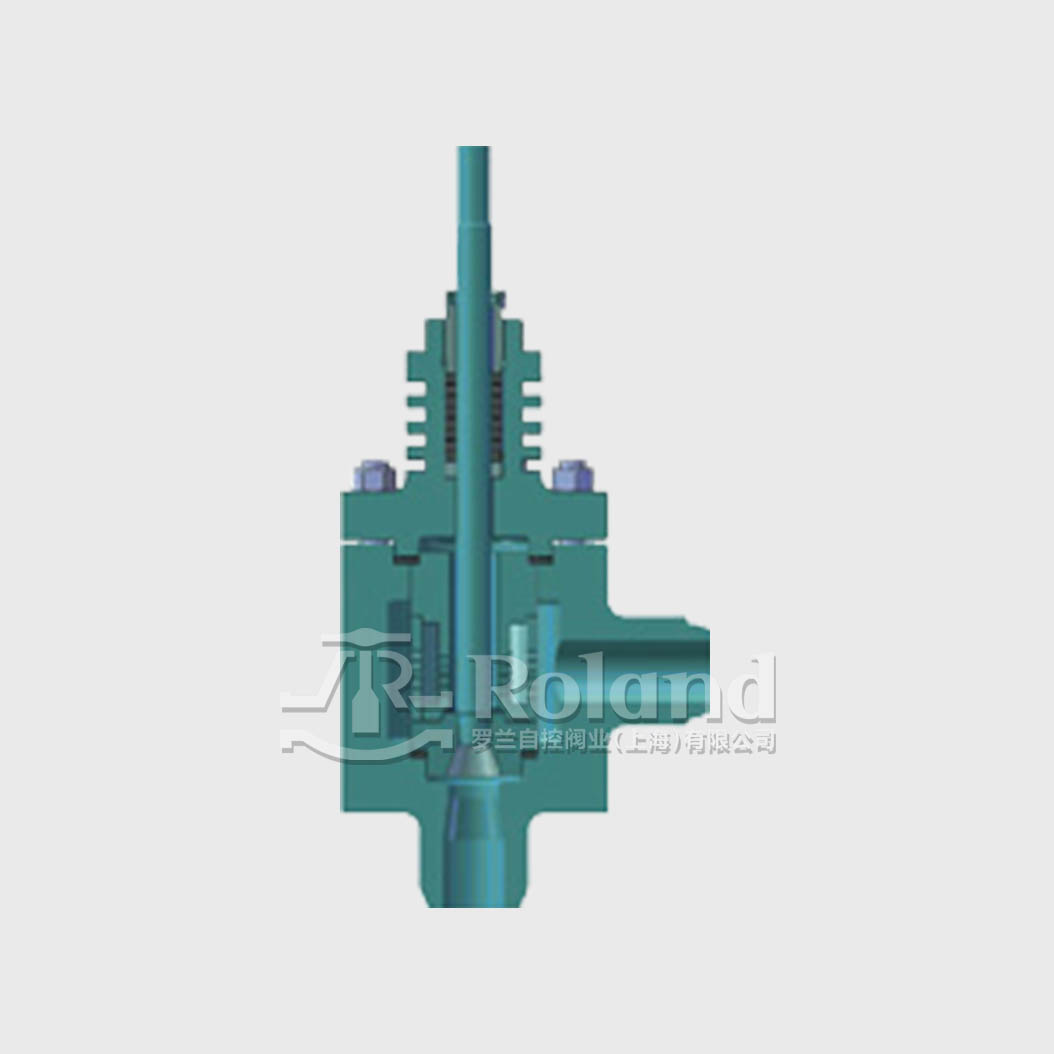

气动角式笼式降压调节阀采用多孔式笼套组合结合不平衡式内件的设计。
根据介质工艺参数的要求,设计多个不同的降压笼套组合而成的一种多级降压内件,使流体从接触的第一只降压笼套开始,逐步降压消耗能量。
此种内件结构适合于各种易产生阻塞流造成气蚀的工艺流体的工况,不平衡内件适合规格口径较小的阀门。

产品特色

01

阀笼设计

多个不同的降压笼套组合成一种多级降压内件,经过多个降压笼套逐步减少流体压力以达到预防闪蒸,空化现象的发生,延长阀内件的使用寿命

02

实用性佳

阀体结构紧凑,性能优良,控制精度高,安装维护简便,是高品质的调节阀产品

03

阀体设计

阀体采用铸钢或不锈钢材质,具有良好的耐腐蚀性和耐磨损性,使得阀门具有更好的牢固性和使用性

04

维修方便

笼式导向,导向面积大,稳定性好,可以快速在线更换内件,维修效率高,节约人力和时间

05

抗汽蚀

采用多级节流介质逐渐减压,每级压降都在汽化压力之上,抗汽蚀、噪音低

06

直行程执行机构

气动薄膜执行机构、气动活塞执行机构、电动执行机构、电液动执行机构
