您所在的位置: 首页 > 产品中心 >气动角式迷宫降压调节阀

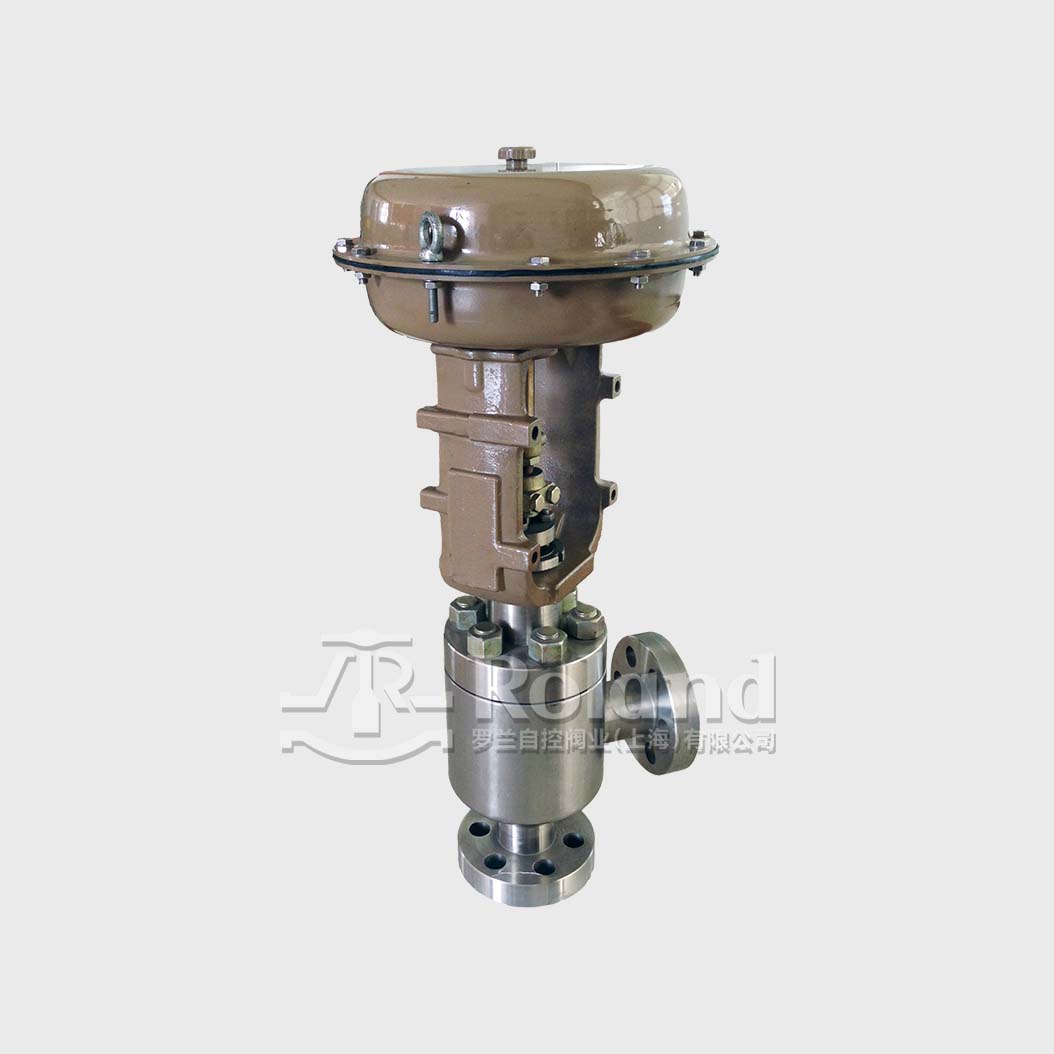

气动角式迷宫降压调节阀
产品系列
RL2M-L1
密封材质
金属密封
公称通径
DN20 ~ DN100
连接方式
法兰
公称压力
PN1.6 ~ 42MPa
介质温度
≤350°C
阀体材质
WCB / 304 / 316
驱动方式
气动
备注:如有特殊密封材质或特殊接口,可根据客户需求选型

气动角式迷宫降压调节阀

阀内件特点:笼套导向不平衡内件、笼压式阀座、快拆式结构、迷宫式垫片阀笼组合
阀体类型:直通式、角式、Z形
阀盖类型:常温标准型、高温散热型、低温伸长型
阀杆密封类型:普通填料密封、高温型填料密封、波纹管密封
标准泄漏等级:CLASS V(标准型-金属阀座)
流量特性:等百分比、直线
管道连接方式:法兰、对焊
可调比:50:1

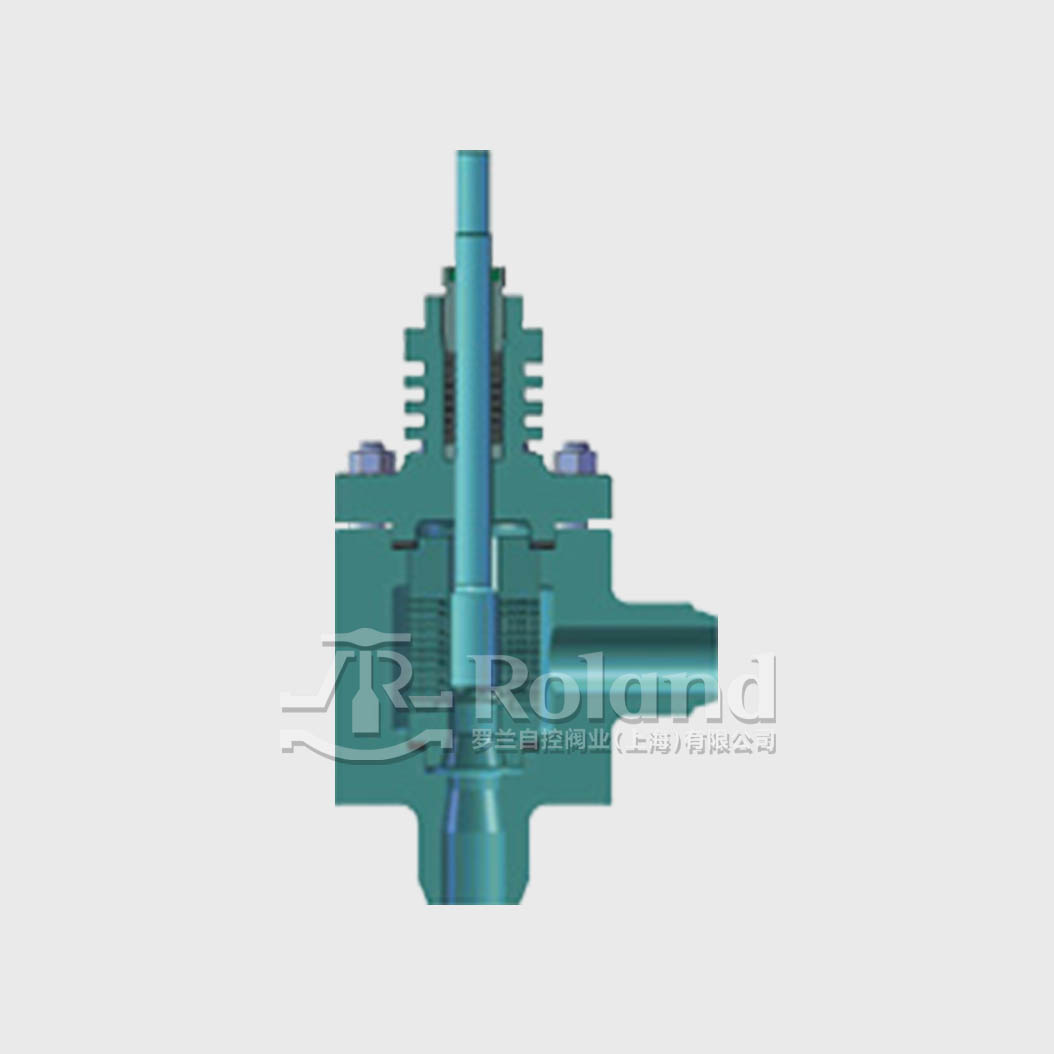

气动角式迷宫降压调节阀采用迷宫式阀笼结合不平衡式内件的设计。
由多个同轴表面分布着迷宫曲径的圆柱盘(层)叠合组成,根据介质工艺参数的不同,设计多个不同迷宫曲径规格与叠合层数组合成阀笼。
此种内件结构适合于各种易产生阻塞流造成气蚀的工艺流体的工况,不平衡内件适合规格口径较小的阀门。
广泛应用于石油、水电、冶金、建筑、燃气等多个领域。

产品特色

01

阀笼设计

阀笼将总流路分成许多细小、迂回的节流通路,迫使流体不断改变流向与流通面积,逐步减少流体压力,预防闪蒸、空化现象的发生,延长阀内件的使用寿命

02

不平衡单座式

采用不平衡单座式结构,高强度、重荷载、压降损失小、阀心与阀座的接合面的紧密配合确保了极低的泄漏

03

实用性佳

小巧轻便,性能优良,控制精度高,安装维护简便,是高品质的调节阀产品

04

精准调节

阀体启闭刻度显示,直行程输出的推力改变阀门开度位移,达到对流体介质的工艺参数精确调节与控制

05

阀体设计

阀体采用铸钢或不锈钢材质,具有良好的耐腐蚀性和耐磨损性,使得阀门具有更好的牢固性和使用性

06

直行程执行机构

气动薄膜执行机构、气动活塞执行机构、电动执行机构、电液动执行机构
