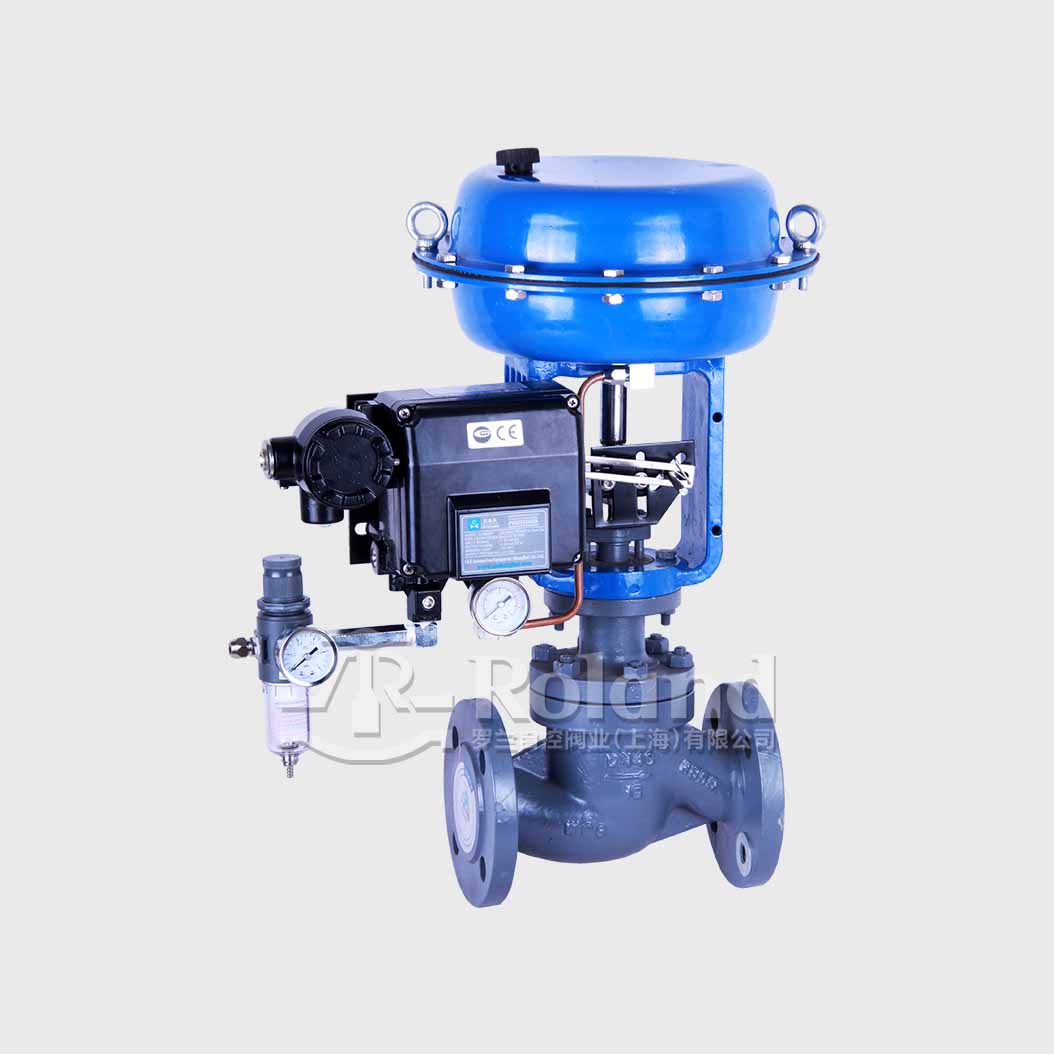

气动笼式单座调节阀
产品系列
RL1P-L1
密封材质
PTFE / PPL / 金属密封
公称通径
DN20 ~ DN300
连接方式
法兰
公称压力
PN1.6 ~ 42MPa
介质温度
PTFE:-29°C ~ 150°C / PPL:-29°C ~ 250°C / 金属密封:≤350°C
阀体材质
WCB / 304 / 316
驱动方式
气动
备注:如有特殊密封材质或特殊接口,可根据客户需求选型

气动笼式单座调节阀

结构分类:单座式、套筒式、双座式、笼式
阀内件特点:高负载型—顶部导向不平衡内件、笼压式阀笼、快拆式结构
阀体类型:直通式、角式、Z形
阀盖类型:常温标准型、高温散热型、低温伸长型
阀杆密封类型:普通填料密封、高温型填料密封、波纹管密封
标准泄漏等级:CLASS V(标准型-金属阀座)、CLASS VI(可选型-软阀座)
流量特性:等百分比、直线
管道连接方式:法兰、对焊
可调比:50:1
RL1P-L1型气动单座调节阀采用采用顶部导向不平衡式结构,该调节阀适用于重荷载,普通或恶劣的工况,关闭严密,适应于对各种压力和温度的流体或气体的控制,适配各种执行器,起调节作用。
适用于对泄露量要求严格、阀前后压差低及有一定粘度和含少量纤维介质的场合。
 广泛应用于电力、化工、石油、轻纺、冶金、制药、造纸等工业部门的生产自动化控制。

产品特色

01

不平衡式结构

采用顶部导向不平衡式结构,高强度、重荷载、压降损失小、流量系数大、可调范围广、流量特性精度高

02

实用性佳

小巧轻便,性能优良,控制精度高,安装维护简便,是高品质的调节阀产品

03

精准调节

阀体启闭刻度显示,调节精度高,直行程输出的推力改变阀门开度位移,达到对流体介质的工艺参数精确调节控制

04

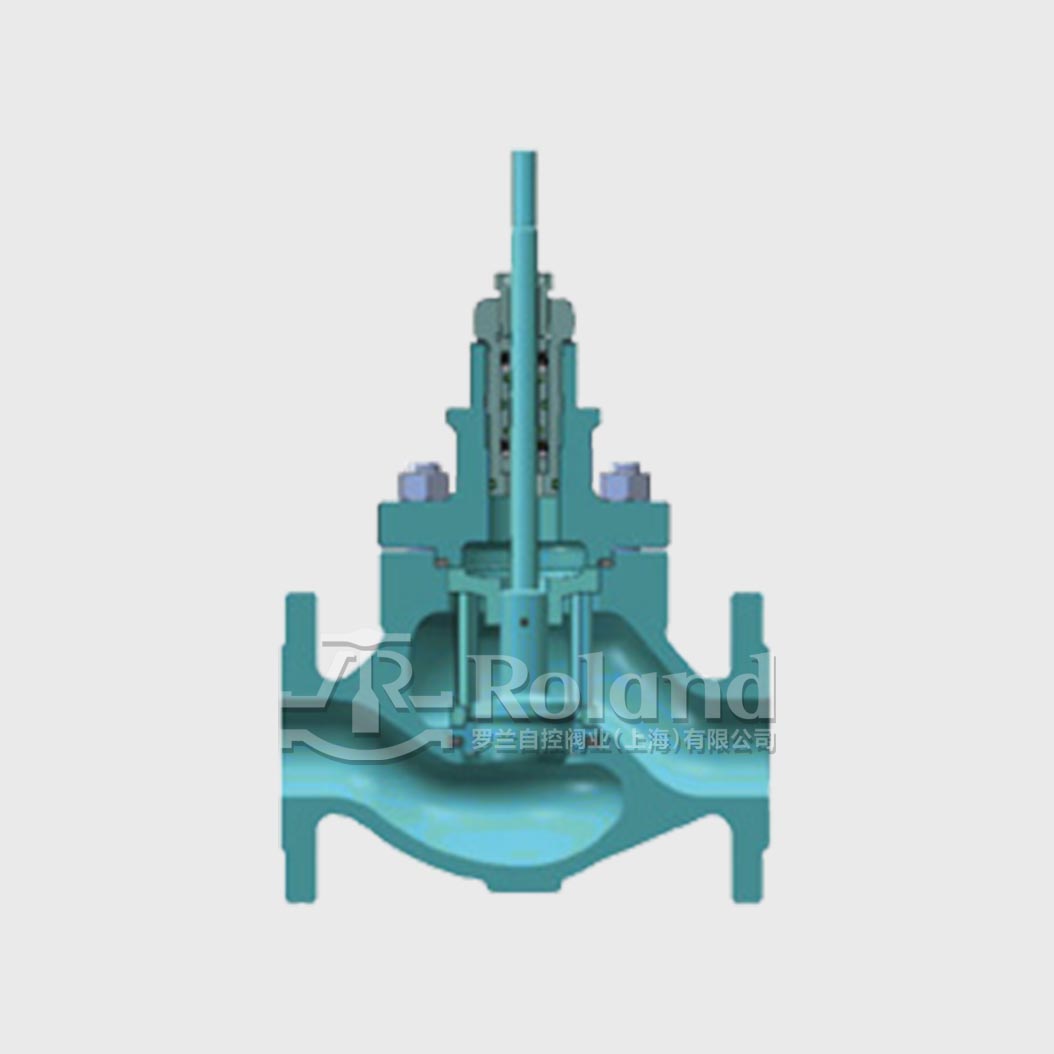

阀笼设计

阀笼用于压紧阀座设计,减小侧向负载和阀芯振动、减小摩擦,延长了控制阀使用寿命

05

阀体设计

阀体采用S型设计,流体通道按低流阻流线型流道设计,具有压降损失小,流量大,可调范围宽等优点

06

直行程执行机构

气动薄膜执行机构、气动活塞执行机构、电动执行机构、电液动执行机构
