设计标准:BS7775、四面止水结构
试验标准:BS7775
口径:200X200-3000X3000mm
工作水头:双向密封,6米水头
连接方式:附壁式安装, 无需任何预埋件
驱动方式:气动,手电两用,手轮(启闭机)或齿轮箱
矩形结构的橡胶密封件在转角处无任何接口,降低闸板阀存在的转角泄漏,使得产品在最大4m水头工况下仍然保持优越的密封性能,橡胶密封件的截面设计为双向锯齿形,这样闸板阀完全可以满足双向进水的要求
大量精密电脑折弯工艺的使用使框架一体成型,这样大大降低了焊缝的数量,同时提高了闸板阀框架整体的刚度与强度
高强度、自润滑POM/ABS导轨的使用大大降低不锈钢闸板阀的启闭力,避免了闸板门与框架之间的碰擦,并彻底消灭了普通闸板阀在运行过程中所产生的闸板颤动和噪音
四面止水不锈钢闸板阀由于采用了高强度自润滑的导轨,在闸板门开启的全过程,水流只能过流已经开启的矩形截面,流量随着闸板门的开启程度呈现线性变化的状态,这种流量线性特征尤其适用于流量调节工况
橡胶密封圈为整体硫化结构,固定于框架内未采用任何紧固件,改变了普通闸板阀所采用的拼凑结构, 具有显著的整体美感,性能更加可靠
由于采用了高性能不锈钢化学螺栓作为墙壁安装的紧固件,无需混凝土预埋施工,且高性能发泡阻水橡胶作为闸板阀与墙壁之间密封件,无需二次灌浆密封

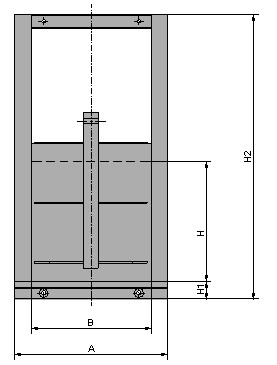

闸板阀规格BXH | A | H1 | H2 |
200X200 | 297 | 56 | 530 |
250X250 | 347 | 56 | 630 |
300X300 | 397 | 56 | 730 |
350X350 | 476 | 56 | 855 |
400X400 | 526 | 58.5 | 955 |
500X500 | 626 | 58.5 | 1155 |
600X600 | 726 | 63.5 | 1360 |
700X700 | 826 | 68.5 | 1565 |
800X800 | 926 | 68.5 | 1765 |
900X900 | 1034 | 68.5 | 1965 |
1000X1000 | 1134 | 68.5 | 2165 |
1200X1200 | 1334 | 68.5 | 2565 |
