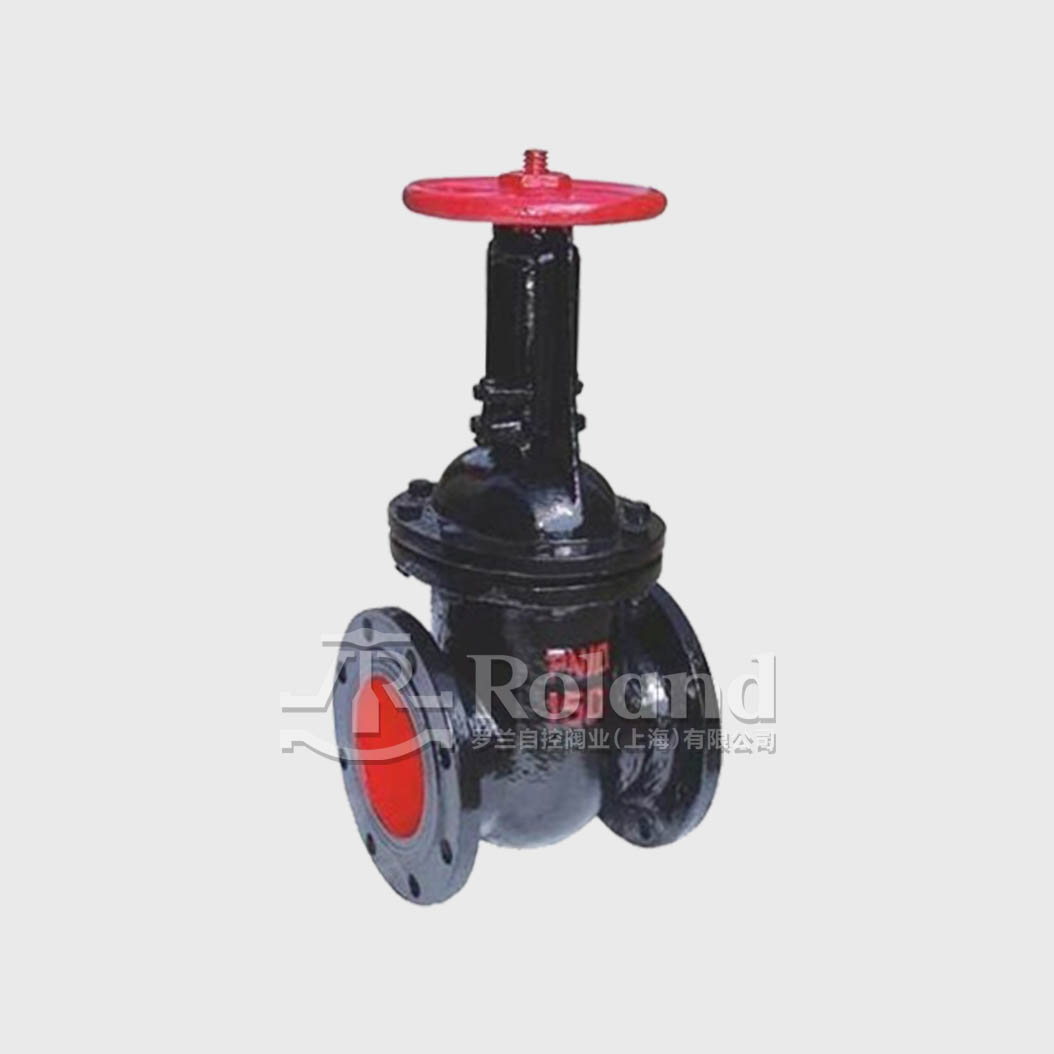

软密封闸阀分为明杆软密封闸阀和暗杆软密封闸阀两种。
通常在升降杆上有梯形螺纹,通过闸板中间的螺母以及阀体上的导槽,将旋转运动变为直线运动,也就是将操作转矩变为操作推力。
铸铁闸阀的闸板有两个密封面,常用的模式闸板阀的两个密封面形成楔形、楔形角随阀门参数而异,通常为5°,介质温度不高时为2°52'。
结构型式:弹性楔式单闸板、刚性楔式单闸板和双闸板型号。
广泛适用于石油、化工、制药、电力等行业,适用于气、蒸汽、水、油类介质的管路上作启闭用。
软密封闸阀底部采用与水管相同的平底设计,不易造成杂物淤积,使流体通畅无阻
整体阀盖暗杆设计,结构紧凑;阀杆螺母与闸板两体结构,无卡阻现象发生;直通道,无泄留凹腔;阀杆密封采用“O”形密封圈,密封可靠
阀门采用高品质的橡胶进行整体包胶,橡胶硫化技术使得硫化后的阀门能够保证精确的几何尺寸,且橡胶与球墨铸铁阀门接着牢靠,不易脱落及弹性记忆佳
阀体采用粉体环氧树脂涂装,可防止阀体的腐蚀及生锈,不易碎裂,需要时内表面衬搪瓷
由于阀杆采用三“O”型环密封圈设计,可减少开关时的摩擦阻力,大幅减少漏水现象及可以不停水施工更换密封圈
阀体采用铸铁材质,具有良好的耐腐蚀性和耐磨损性,使得阀门具有更好的牢固性和使用性
DN | L | D | D1 | D2 | b-f | Z-d | H | D0 | KG |
40 | 165 | 145 | 110 | 85 | 18-3 | 4-18 | 245 | 135 | 20 |
50 | 180 | 160 | 125 | 100 | 20-3 | 4-18 | 286 | 180 | 26 |
65 | 190 | 180 | 145 | 120 | 20-3 | 4-18 | 320 | 180 | 35 |
80 | 203 | 195 | 160 | 135 | 22-3 | 4-18 | 373 | 200 | 45 |
100 | 229 | 215 | 180 | 155 | 22-3 | 8-18 | 428 | 200 | 60 |
125 | 250 | 245 | 210 | 185 | 24-3 | 8-18 | 513 | 240 | 85 |
150 | 270 | 280 | 240 | 210 | 24-3 | 8-23 | 582 | 240 | 125 |
200 | 292 | 335 | 295 | 265 | 26-3 | 8-23 | 730 | 320 | 180 |
250 | 330 | 390 | 350 | 320 | 28-3 | 12-23 | 897 | 320 | 240 |
300 | 356 | 440 | 400 | 368 | 28-3 | 12-23 | 1032 | 400 | 360 |
350 | 381 | 500 | 460 | 428 | 30-3 | 16-23 | 1170 | 400 | 400 |
400 | 406 | 565 | 515 | 482 | 32-3 | 16-25 | 1330 | 500 | 500 |
450 | 432 | 615 | 565 | 532 | 32-3 | 20-25 | 1460 | 500 | 590 |
500 | 457 | 670 | 620 | 585 | 34-3 | 20-25 | 1650 | 500 | 680 |
