您所在的位置：首页 > 阀门中心 >手动法兰闸阀

简介概述特色尺寸

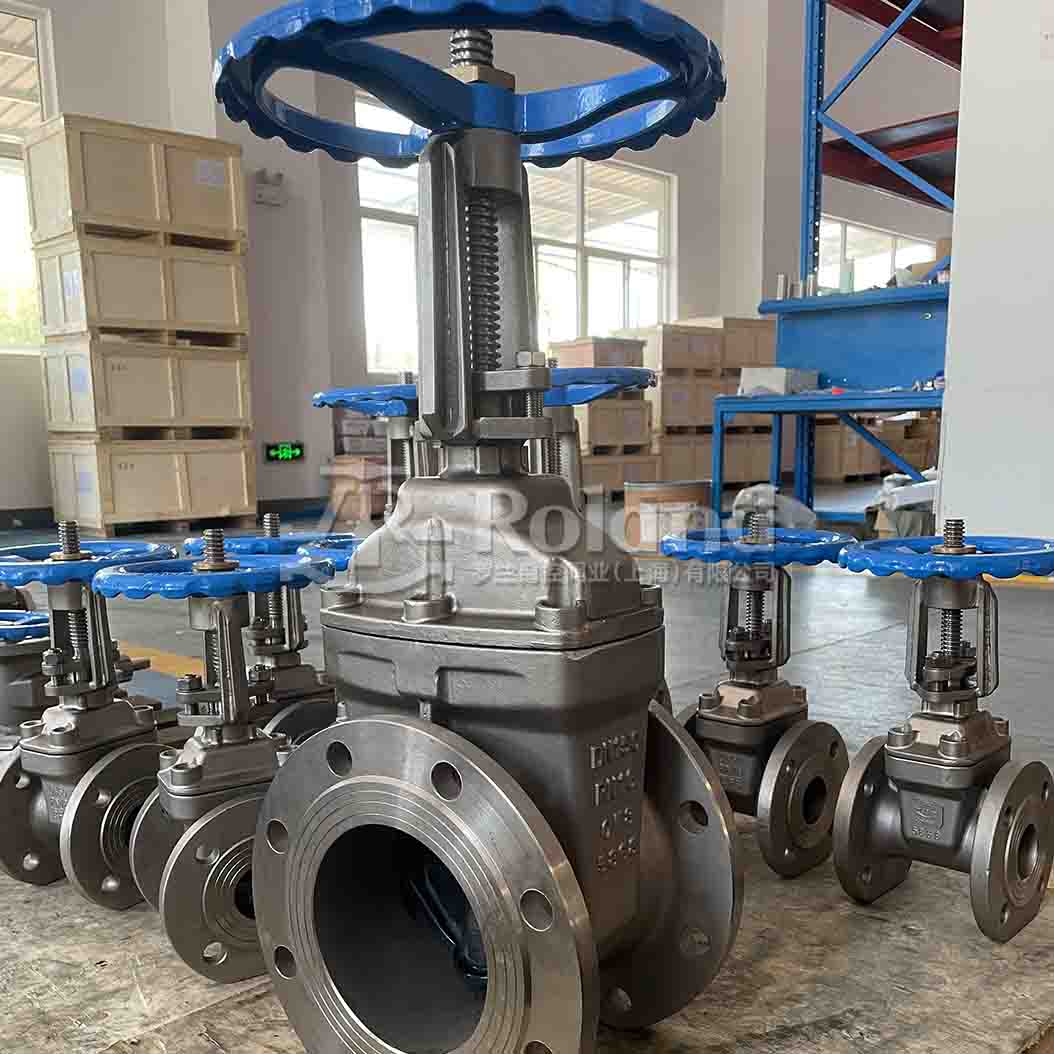

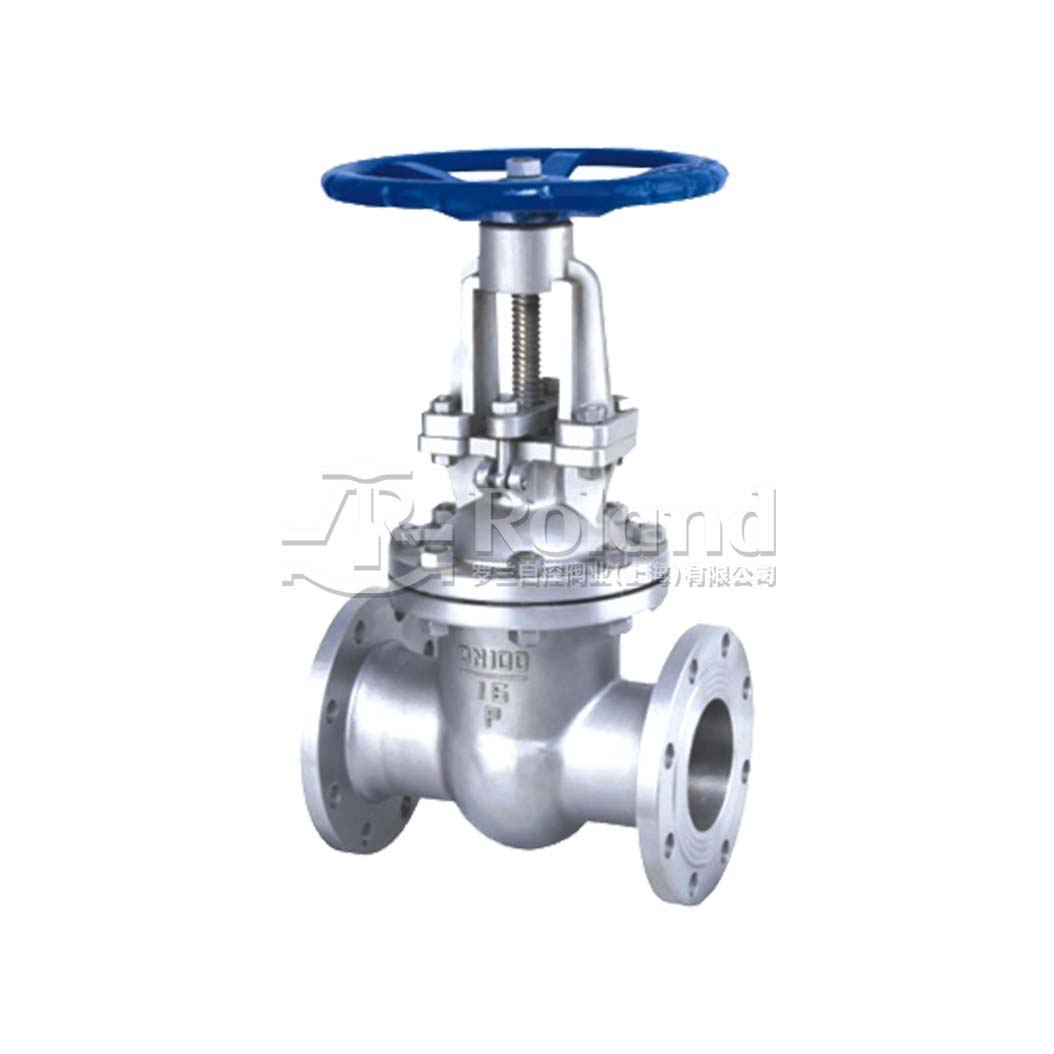

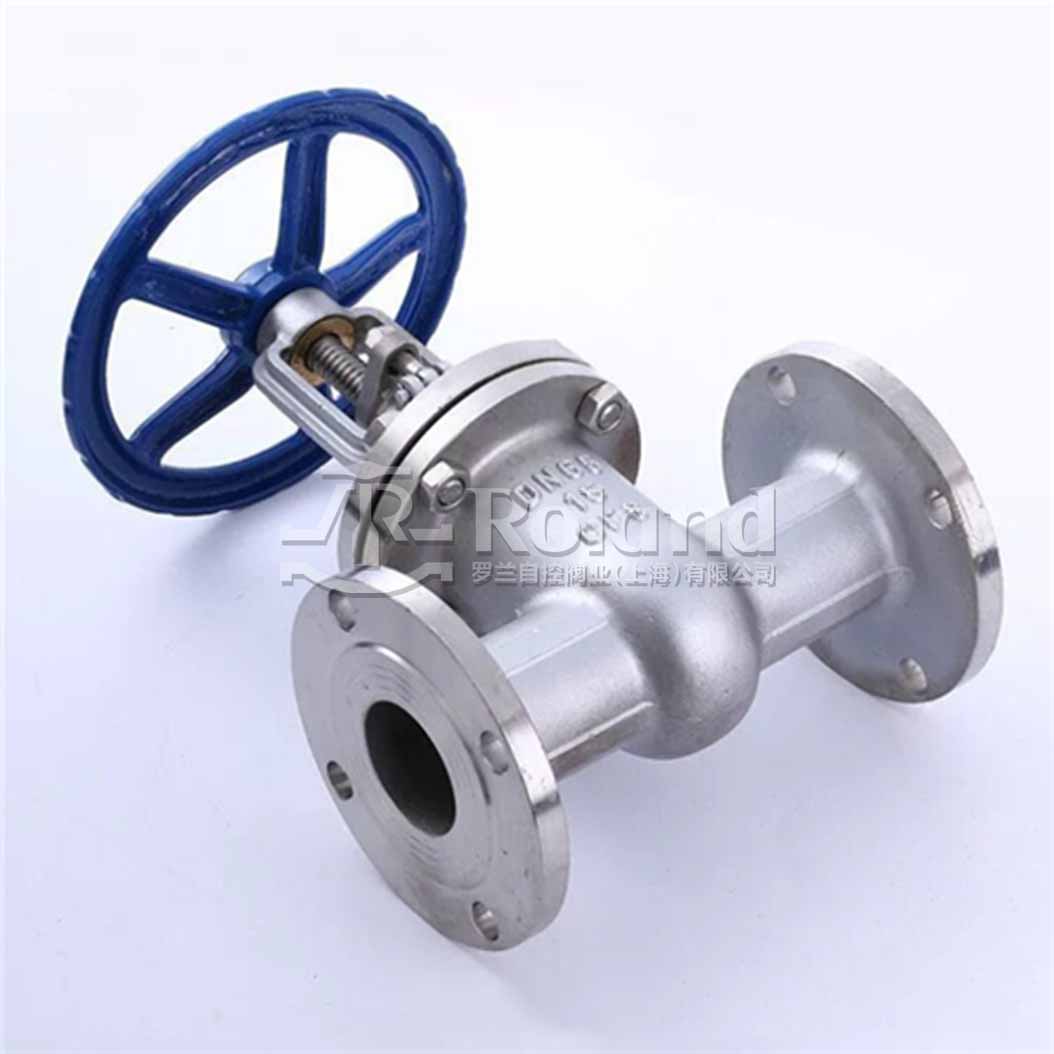

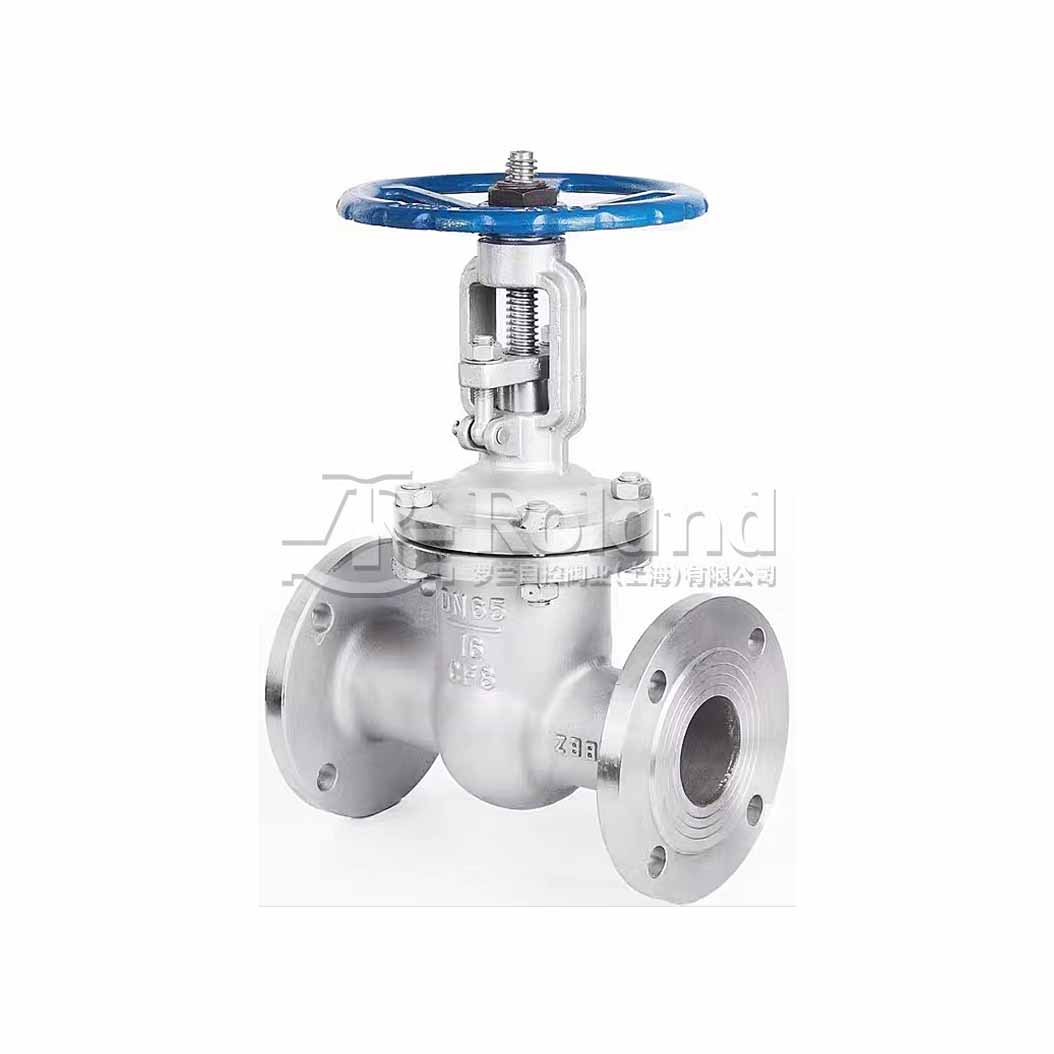

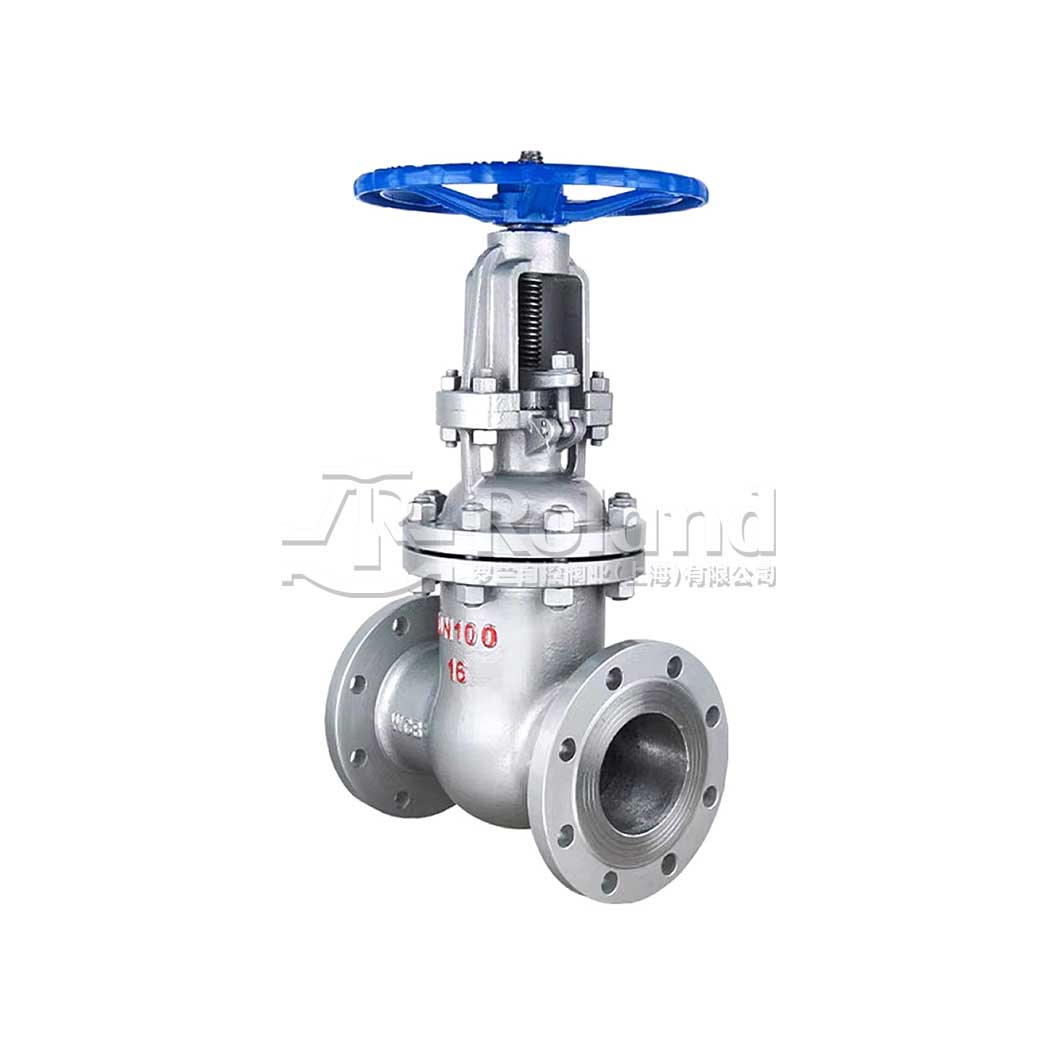

手动法兰闸阀

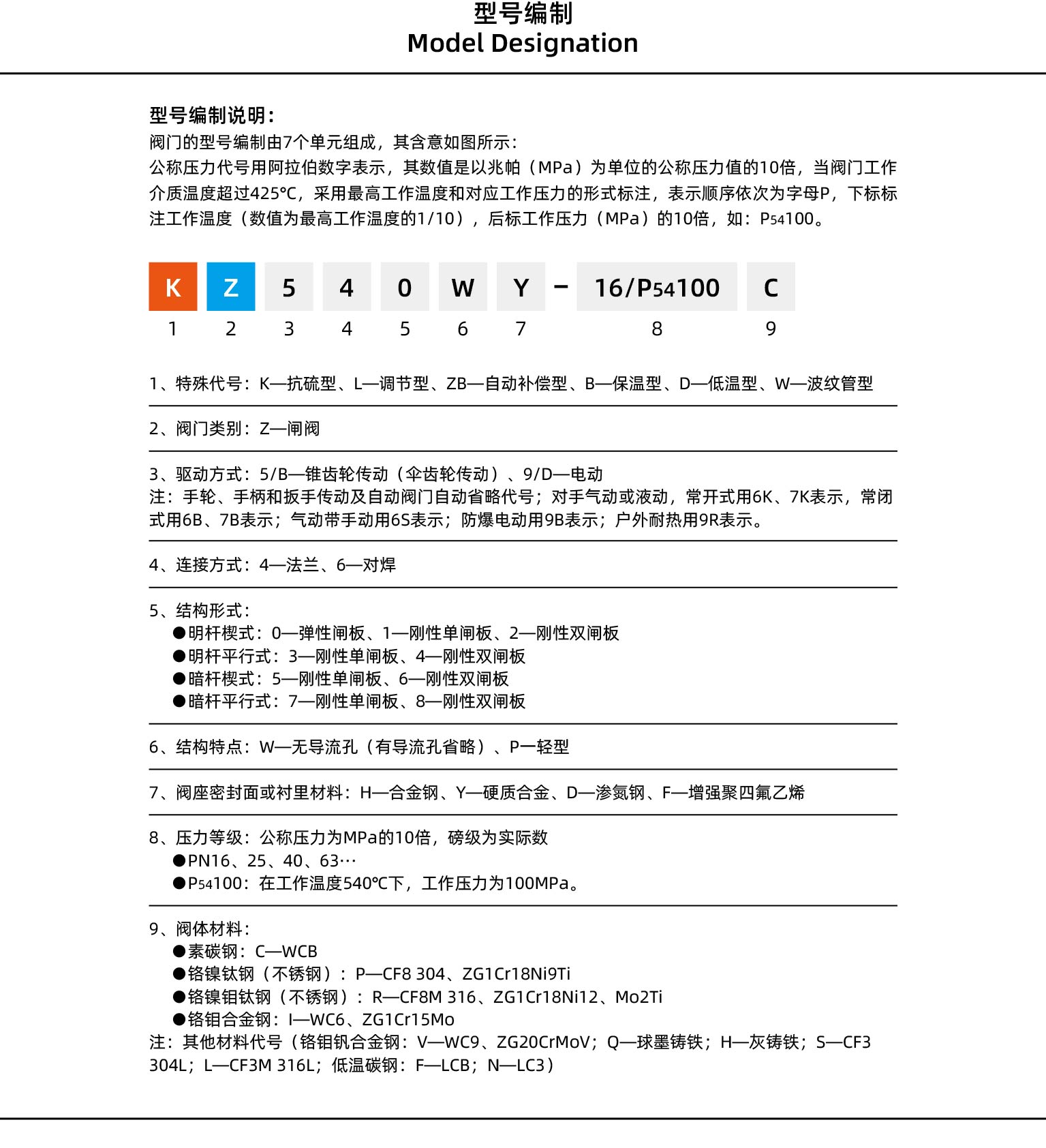

产品系列: RZ4 P1WP-16

密封材质: 金属密封

公称通径: DN15 ~ DN600

连接方式: 法兰

公称压力: PN16 ~ PN40

介质温度: ≤350°C

阀体材质: WCB / 304 / 316

驱动方式: 手动

备注：如有特殊密封材质或特殊接口，可根据客户需求选型

样本下载

Sample download

CAD图纸

The CAD drawings

手动法兰闸阀

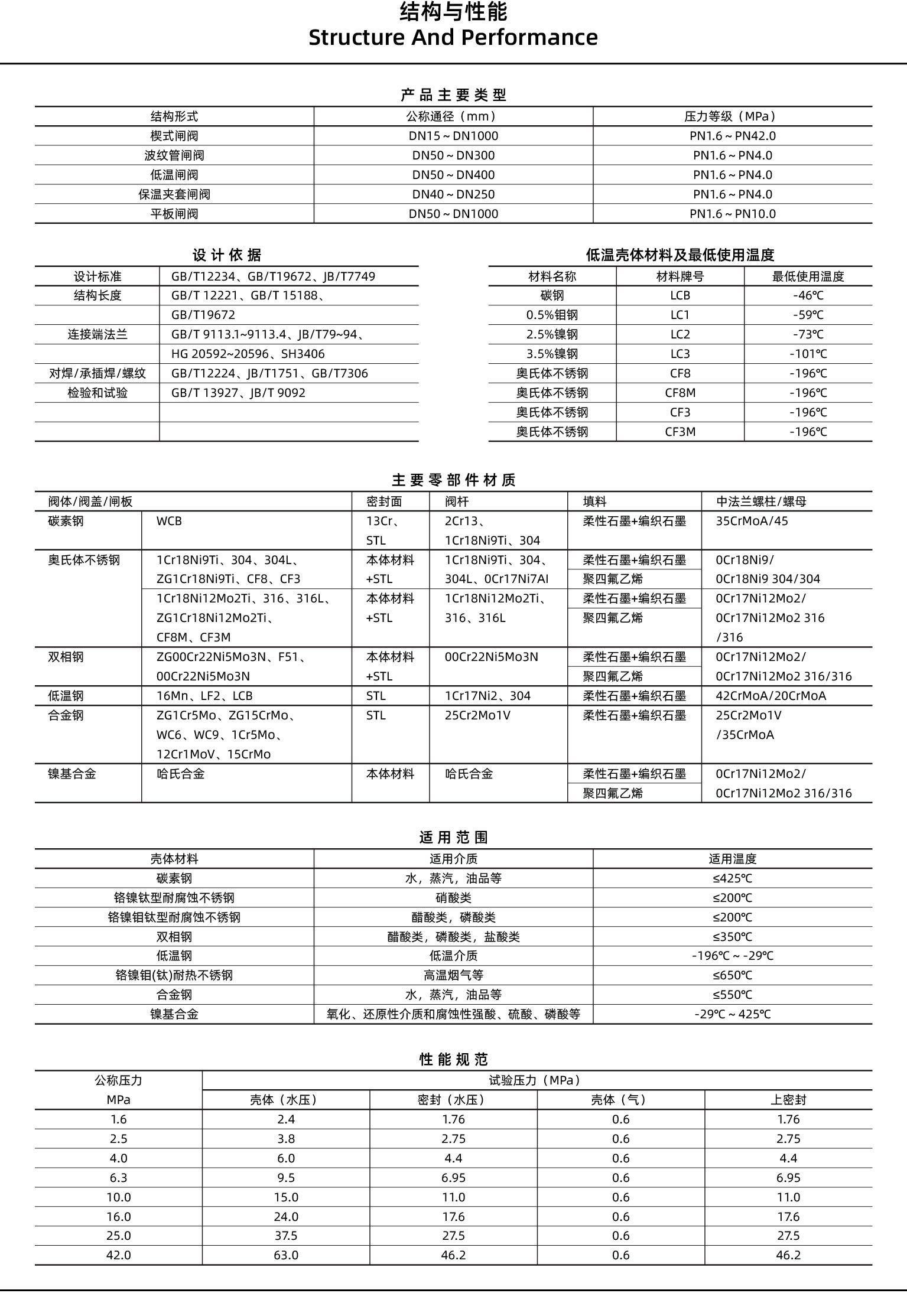

适用于介质：水、油品、蒸汽、及酸、碱、氨、尿素、含硫天然气等。
适用于工作温度≤-29℃～550℃的石油、化工、水力、火力电站各种系统的管路上，切断或接通管路介质。

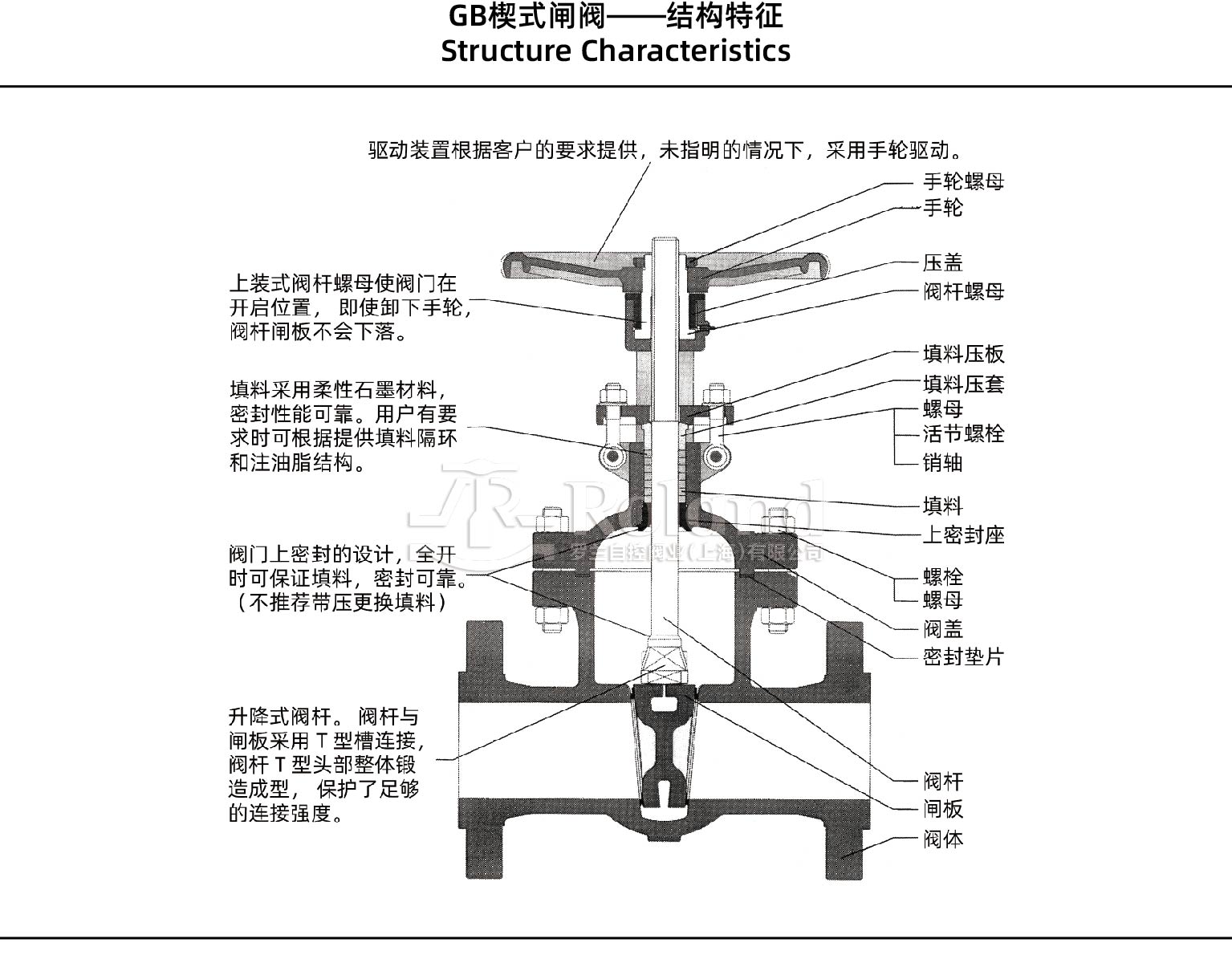

产品特色

01 流体阻力小: 直流通道设计，管壁平洁光滑，使流体介质经过管壁时产生的阻力极小，摩擦系数小，输送效率高

02 精工法兰: 标准法兰连接，耐压性好，具有较好的密封性，可采用各种配管法兰标准及法兰密封面形式，满足各种工程需要及用户要求

03 阀瓣设计: 阀瓣采用双闸板中间带万向顶结构，能自动调整阀瓣与阀座密封面吻合度，保证阀门的密封，同时此结构维修方便，阀瓣互换性较好

04 阀杆设计: 阀杆经调质及表面氮化处理，有良好的抗腐蚀性、抗擦伤性和耐磨性

05 闸板结构: 采用楔式弹性闸板结构，中大口径设置推力轴承，磨擦力小，并配有撞击手动，启闭轻松自如

06 密封性可靠: 密封副配对先进合理，闸板和阀座的密封面采用不同硬度的司太立钴基硬质合金堆焊而成，密封可靠、硬度高、耐磨、耐高温、耐腐蚀、抗擦伤性能好、寿命长

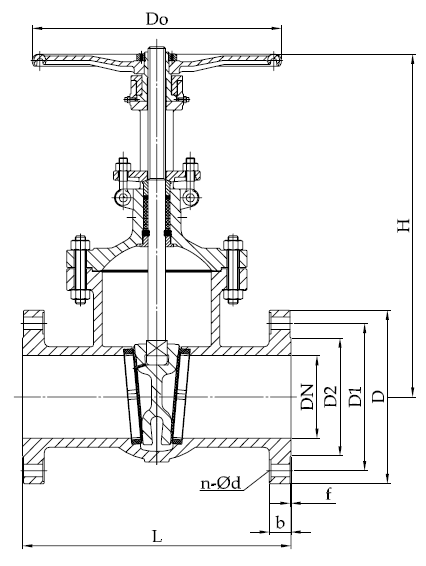

安装尺寸

PN16

DN	L	D	D1	D2	D6	b	f	f1	Z-Φd	D0	H	KG
15	130	95	65	46	—	14	2	—	4-Φ14	120	220	4
20	150	105	75	55	—	14	2	—	4-Φ14	140	256	6
25	160	116	85	65	—	14	2	—	4-Φ14	160	276	6
32	180	135	100	78	—	16	2	—	4-Φ18	180	280	7
40	200	145	110	86	—	16	3	—	4-Φ18	200	300	18
50	250	160	125	100	—	16	3	—	4-Φ18	240	358	29
65	265	180	145	120	—	18	3	—	4-Φ18	255	415	32
80	280	195	160	135	—	20	3	—	8-Φ18	280	435	46
100	300	215	180	155	—	20	3	—	8-Φ18	320	500	63
150	350	280	240	210	—	24	3	—	8-Φ23	360	675	134
200	400	335	295	265	—	26	3	—	12-Φ23	400	818	192
250	450	405	355	320	—	30	3	—	12-Φ25	456	970	273
300	500	460	410	375	—	30	4	—	12-Φ25	500	1140	379
350	550	520	470	435	—	34	4	—	16-Φ25	600	1280	590
400	600	580	525	485	—	36	4	—	16-Φ30	720	1450	850
450	650	640	585	545	—	40	4	—	20-Φ30	720	1580	910
500	700	705	650	608	—	44	4	—	20-Φ34	720	1675	958
600	800	840	770	718	—	48	5	—	20-Φ41	800	1990	1180

PN25

DN	L	D	D1	D2	D6	b	f	f1	Z-Φd	D0	H	KG
15	130	95	65	46	—	14	2	—	4-Φ14	120	220	4
20	150	105	75	55	—	14	2	—	4-Φ14	140	256	6
25	160	116	85	65	—	14	2	—	4-Φ14	160	276	7
32	180	135	100	78	—	18	2	—	4-Φ18	180	280	8
40	200	145	110	86	—	18	3	—	4-Φ18	200	300	18
50	250	160	125	100	—	20	3	—	4-Φ18	240	358	29
65	265	180	145	120	—	22	3	—	4-Φ18	255	415	34
80	280	195	160	135	—	22	3	—	8-Φ18	280	435	46
100	300	230	190	160	—	24	3	—	8-Φ23	320	500	64
150	350	300	250	218	—	30	3	—	8-Φ25	360	675	134
200	400	360	310	278	—	34	3	—	12-Φ25	400	818	213
250	450	425	370	332	—	36	3	—	12-Φ30	456	970	290
300	500	485	430	390	—	40	4	—	16-Φ30	500	1140	399
350	550	550	490	448	—	44	4	—	16-Φ34	600	1280	631
400	600	610	550	505	—	48	4	—	16-Φ34	720	1450	900
450	650	660	600	555	—	50	4	—	20-Φ34	720	1580	965
500	700	730	660	610	—	52	4	—	20-Φ41	720	1675	1035
600	800	840	770	718	—	56	5	—	20-Φ41	800	1990	1260

PN40

DN	L	D	D1	D2	D6	b	f	f1	Z-Φd	D0	H	KG
50	250	160	125	100	88	20	3	4	4-Φ18	280	371	30
65	280	180	145	120	110	22	3	4	8-Φ18	300	432	40
80	310	195	160	135	121	22	3	4	8-Φ18	320	455	52
100	350	230	190	160	150	24	3	4.5	8-Φ23	360	551	82
150	450	300	250	218	204	30	3	4.5	8-Φ25	400	708	153
200	550	375	320	282	260	38	3	4.5	12-Φ30	450	885	262
250	650	445	385	345	313	42	3	4.5	12-Φ34	560	1015	366
300	750	510	450	408	364	46	4	4.5	16-Φ34	640	1160	563
350	850	570	510	465	422	—	4	5	16-Φ41	640	1310	920
400	950	655	585	535	474	58	4	5	20-Φ41	720	1490	1350
500	1150	755	670	612	576	62	4	5	20-Φ41	800	2050	2000

PN64

DN	L	D	D1	D2	D6	b	f	f1	Z-Φd	D0	H	KG
50	250	175	135	105	88	26	3	4	4-Φ18	280	402	35
65	280	200	160	130	110	28	3	4	8-Φ18	300	450	43
80	310	210	170	140	121	30	3	4	8-Φ18	320	475	62
100	350	250	200	168	150	32	3	4.5	8-Φ23	360	565	88
150	450	340	280	240	204	38	3	4.5	8-Φ25	400	712	180
200	550	405	345	300	260	44	3	4.5	12-Φ30	450	890	275
250	650	470	400	352	313	48	3	4.5	12-Φ34	560	1030	408
300	750	530	460	412	364	54	4	4.5	16-Φ34	720	1182	590
