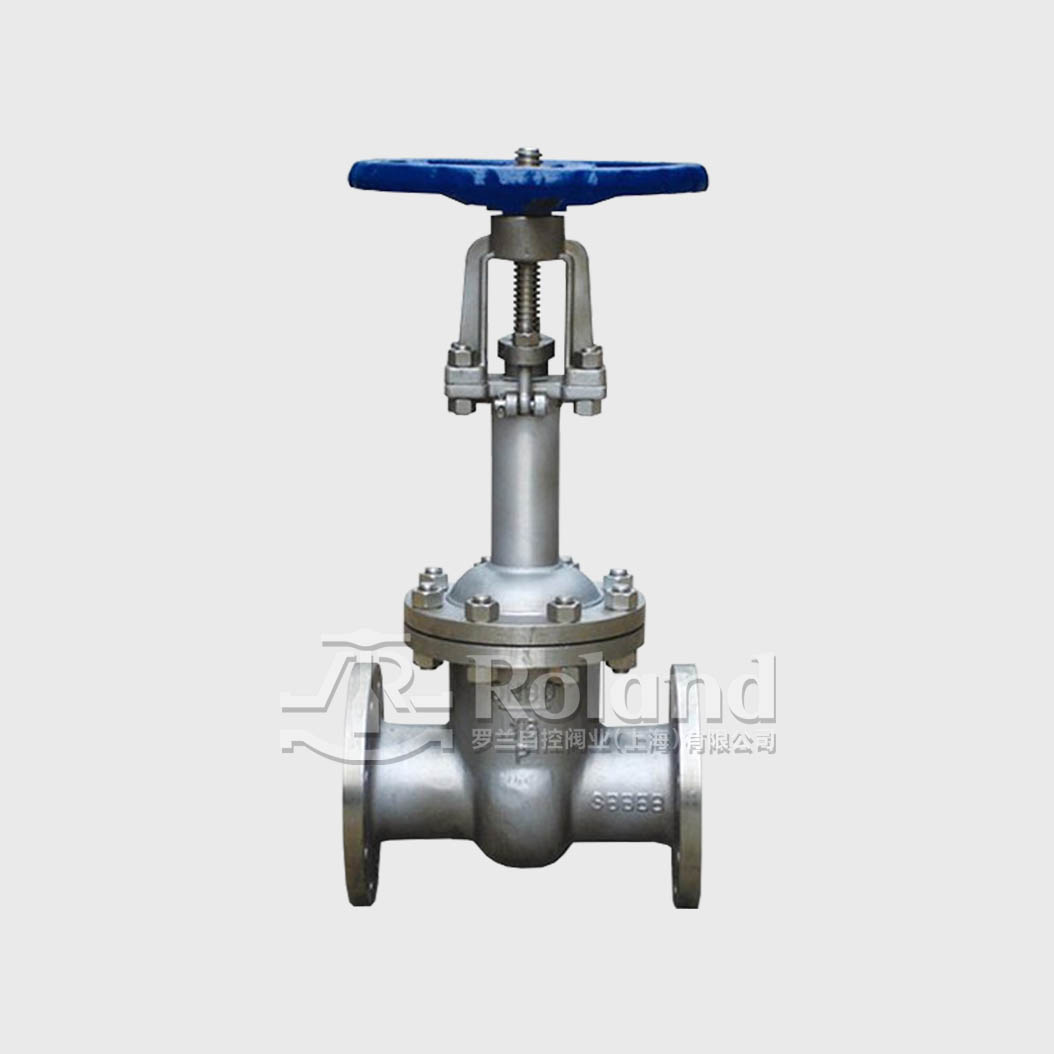

低温阀门有二种阀盖设计形式。第一种是螺栓式阀盖,按这种设计的阀门,其阀体与阀盖用螺栓螺母连接,缠绕式垫片(316夹柔性石墨制造)。客户有特殊要求时也可采用金属环连接。
第二种设计形式是焊接式阀盖,按这种设计形式的阀门,其阀体与阀盖用螺纹连接,全焊密封。客户有特殊要求时也可采用透焊连接。
适用介质:乙烯、丙烯、液氮、液氢。
直通式流道,使流体介质经过管壁时产生的阻力极小,摩擦系数小,输送效率高
为了减少阀体的热损失,特别是为了保证阀门超低温下的使用,特意设计成重量轻、尺寸小的阀体
有低温流体流经的阀,采用长阀杆形式,避开外部热的作用使压盖保持常温,以防止盖密封件的性能降低
对于使用温度小于-100℃的所有阀门零件按照相关规定进行深冷处理,以防止材料产生低温脆性以及低温下因材料相变引起体积变化
软密封闸阀底部采用与水管相同的平底设计,不易造成杂物淤积,使流体通畅无阻
阀体采用精密铸造的几何尺寸使得阀体内部无需任何精加工即可保证阀门的密封性
PN16
型号 | DN | L | D | D1 | D2 | b | n-Φd | H | D0 |
20 | 150 | 105 | 75 | 55 | 14 | 4-Φ14 | 320 | 140 | |
25 | 160 | 115 | 85 | 65 | 14 | 4-Φ14 | 350 | 160 | |
32 | 180 | 135 | 100 | 78 | 16 | 4-Φ18 | 385 | 180 | |
凸面法兰RF | 40 | 200 | 145 | 110 | 85 | 16 | 4-Φ18 | 420 | 220 |
DZ41(0)Y-16LCB | 50 | 250 | 160 | 125 | 100 | 16 | 4-Φ18 | 540 | 240 |
DZ41(0)Y-16LC1 | 65 | 265 | 180 | 145 | 120 | 18 | 4-Φ18 | 610 | 240 |
DZ41(0)Y-16LC2 | 80 | 280 | 195 | 160 | 135 | 20 | 8-Φ18 | 690 | 280 |
DZ41(0)Y-16LC3 | 100 | 300 | 215 | 180 | 155 | 20 | 8-Φ18 | 780 | 300 |
DZ41(0)Y-16LC4 | 125 | 325 | 245 | 210 | 185 | 22 | 8-Φ18 | 930 | 320 |
DZ41(0)Y-16P | 150 | 350 | 280 | 240 | 210 | 24 | 8-Φ23 | 980 | 350 |
DZ41(0)Y-16R | 200 | 400 | 335 | 295 | 265 | 26 | 12-Φ23 | 1180 | 400 |
250 | 450 | 405 | 355 | 320 | 30 | 12-Φ25 | 1390 | 450 | |
300 | 500 | 460 | 410 | 375 | 30 | 12-Φ25 | 1620 | 500 | |
350 | 550 | 520 | 470 | 435 | 34 | 16-Φ25 | 1810 | 500 | |
400 | 600 | 580 | 525 | 485 | 36 | 16-Φ30 | 1970 | 550 |
PN25
型号 | DN | L | D | D1 | D2 | b | n-Φd | H | D0 |
20 | 150 | 105 | 75 | 55 | 16 | 4-Φ14 | 320 | 140 | |
25 | 160 | 115 | 85 | 65 | 16 | 4-Φ14 | 350 | 160 | |
32 | 180 | 135 | 100 | 78 | 18 | 4-Φ18 | 385 | 180 | |
凸面法兰RF | 40 | 200 | 145 | 110 | 85 | 18 | 4-Φ18 | 420 | 200 |
DZ41(0)Y-25LCB | 50 | 250 | 160 | 125 | 100 | 20 | 4-Φ18 | 540 | 240 |
DZ41(0)Y-25LC1 | 65 | 265 | 180 | 145 | 120 | 22 | 8-Φ18 | 610 | 240 |
DZ41(0)Y-25LC2 | 80 | 280 | 195 | 160 | 135 | 22 | 8-Φ18 | 690 | 280 |
DZ41(0)Y-25LC3 | 100 | 300 | 230 | 190 | 160 | 24 | 8-Φ23 | 780 | 300 |
DZ41(0)Y-25LC4 | 125 | 325 | 270 | 220 | 188 | 28 | 8-Φ25 | 930 | 300 |
DZ41(0)Y-25P | 150 | 350 | 300 | 250 | 218 | 30 | 8-Φ25 | 980 | 320 |
DZ41(0)Y-25R | 200 | 400 | 360 | 310 | 278 | 34 | 12-Φ25 | 1180 | 360 |
250 | 450 | 425 | 370 | 332 | 36 | 12-Φ30 | 1390 | 400 | |
300 | 500 | 485 | 430 | 390 | 40 | 16-Φ30 | 1620 | 450 | |
350 | 550 | 550 | 490 | 448 | 44 | 16-Φ34 | 1810 | 500 | |
400 | 600 | 610 | 550 | 505 | 48 | 16-Φ34 | 1990 | 560 |
