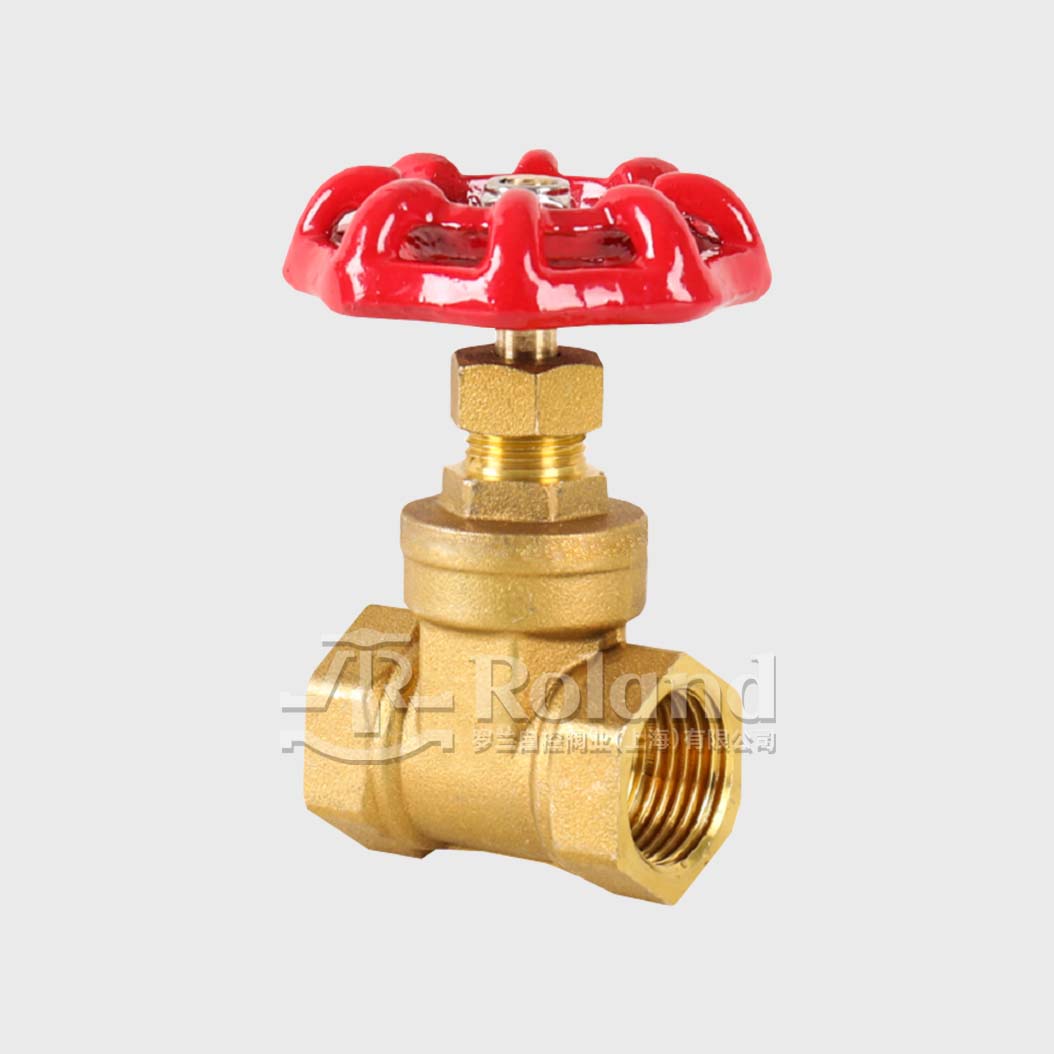

本系列闸阀流动阻力小、质量稳定、启闭时较省力，应用于机械设备、化工设备、工业设备、给排水设备等管道系统中作为截断装置使用。
产品标准：GB/T8464
连接标准：GB/T7306.1
结构长度标准：GB/T12221
压力试验标准：GB/T13927
密封试验：0.6MPa(气压)
壳体试验：1.5PN(水压)
本产品整体经过打磨，表面无尖锐毛刺，圆润不伤手，一体铸造成型，密封性能佳，防压防爆，能更好的防止介质外溢
结构紧凑，密封可靠，结构简单，维修方便，不易被介质冲蚀，易于操作和维修
采用黄铜锻压成型，强度高、耐腐蚀、耐磨损、使用寿命长

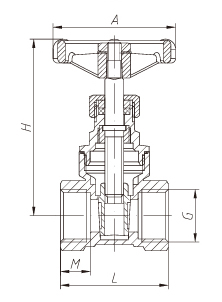

| DN | NPS | A | M | L | H |
| 15 | 1/2” | 58 | 12 | 43 | 73 |
| 20 | 3/4” | 65 | 12 | 44.5 | 78 |
| 25 | 1” | 65 | 13 | 49 | 86 |
| 32 | 1-1/4” | 80 | 17 | 59 | 104 |
| 40 | 1-1/2” | 92 | 17 | 63 | 124 |
| 50 | 2” | 101 | 18 | 68 | 143 |
| 65 | 2-1/2” | 133 | 28 | 100 | 210 |
| 80 | 3” | 133 | 32.5 | 115 | 240 |
| 100 | 4” | 170 | 39 | 135 | 290 |
