您所在的位置: 首页 > 产品中心 >气动全闭式刀闸阀

气动全闭式刀闸阀
产品系列
密封材质
NBR / EPDM / FPM
公称通径
DN80 ~ DN1200
连接方式
法兰
公称压力
PN10 ~ PN16
介质温度
NBR:-29℃~80℃ / EPDM:-29℃~120℃ / FPM:-29℃~180℃
阀体材质
WCB / 304 / 316
驱动方式
气动
备注:如有特殊密封材质或特殊接口,可根据客户需求选型

气动全闭式刀闸阀

全闭式刀闸阀是闸板埋在阀体内腔完全与外界环境隔绝的一种阀门。
它适合与那些安装在污水池底下阀体浸泡在液体里的管道,如果不把闸板与外界环境隔离,那么闸板就很快会被外界环境所腐蚀,影响了阀门使用寿命。
其密封结构是通过闸板关闭下移直到闸板底部斜面与阀体下锲块压紧使得闸板贴紧阀座密封面,从而达到了密封功能。此阀门适用于水利工程、地下管道工程等领域。
适用于矿山电厂的选煤、排渣、食品、造纸、医药、化工等管路上,接通或截断管路中的水泥浆、金矿粉、矿砂、炉渣、煤泥、纸浆、木浆、尾矿、纤维、粉尘、化学品处理污水、沉淀池、沥青、料仓出口等介质。
工作压力:
DN50-DN250:10kg/cm²
DN300-DN400:6kg/cm²
DN450:5kg/cm²
DN500-DN650:4kg/cm²
DN700-DN2000:2kg/cm²
设计标准:JB/8691-2013
法兰标准:GB/T9113.1-2010 国标、日标、美标、英标、德标
结构长度:GB/T151882-94chat6-7
检测标准:GB/T13927-2008
主要材质:F55、F53、2205、CF3M、CF8M、CF8、WCB、GGG40
阀板材质:F55、F53、2205、SS310、SS316L、SS316、SS304
填料材质:四氟、芳纶、高水基、橡胶
口径:DN50-DN2000(可根据客户需求设计生产更大口径)

产品特色

01

直流通道设计

全圆形的直流通道设计不存渣、不卡阻

02

阀体设计

阀体采用铸钢或不锈钢材质,具有良好的耐腐蚀性和耐磨损性,使阀体坚久耐用,阀体加强筋设计提高阀体强度

03

实用性佳

重量轻、结构紧凑,可节省安装空间,有效支持管道强度,易于安装、耐磨防堵、便于维修、使用寿命长

04

闸板密封面

可提升的闸板密封面,可刮除密封面上的粘着物,自动清除杂物

05

阀板支撑点

阀板有五个支撑点,使阀板有很好的自对中,当阀门处于关闭状态,并承受背压时,阀板不发生偏移

06

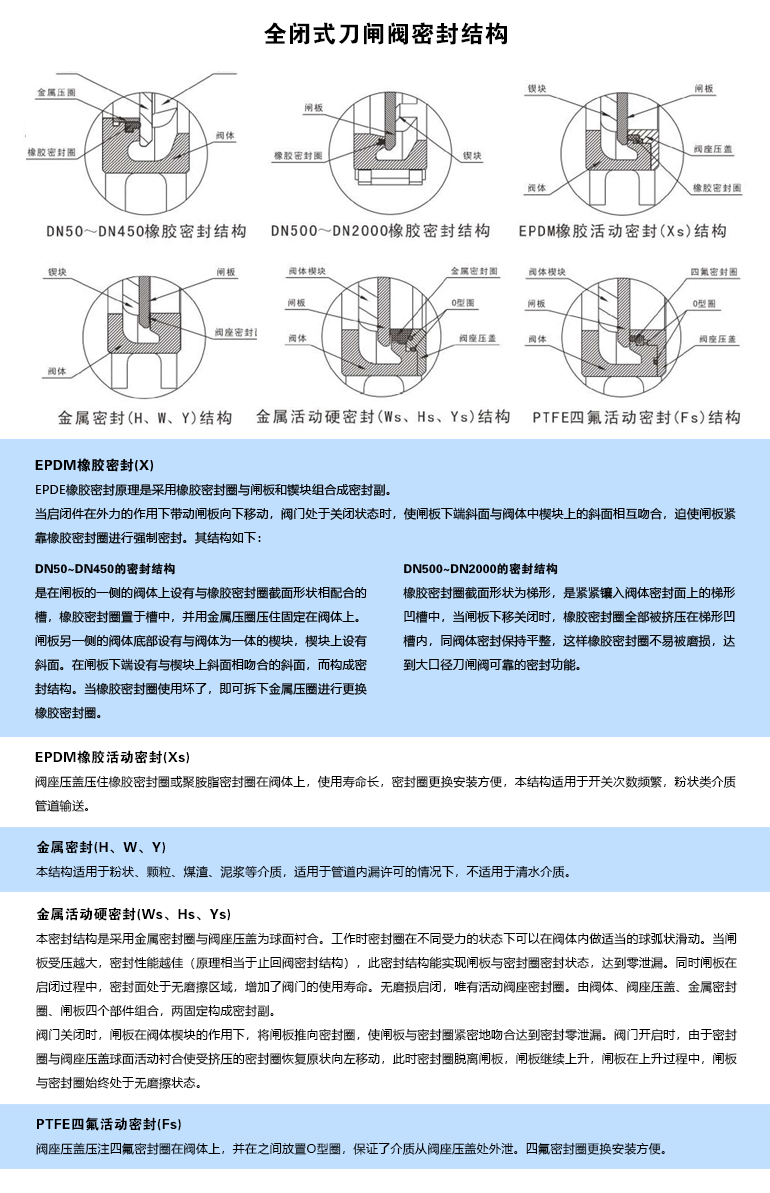

密封性可靠

其密封结构是通过闸板关闭下移直到闸板底部斜面与阀体下锲块压紧使得闸板贴紧阀座密封面,从而达到良好的密封功能

安装尺寸





DNABCDEFH
8051176117127200253670
10051192127140304330784
12557221127160304385804
15057225131175433405948
200702831412055154551060
250703501512456435051268
300764021512957106221385
350764541603358586461579
400895001753929586861736
450895641604359907501820
50011462616451210128002324
60011471520558011908532623
70012783221070513459703020
8001271013215802153010823414
90012710622308902100二段12404230
100014912603048202160二段13804360
1200156147035010002555三段
