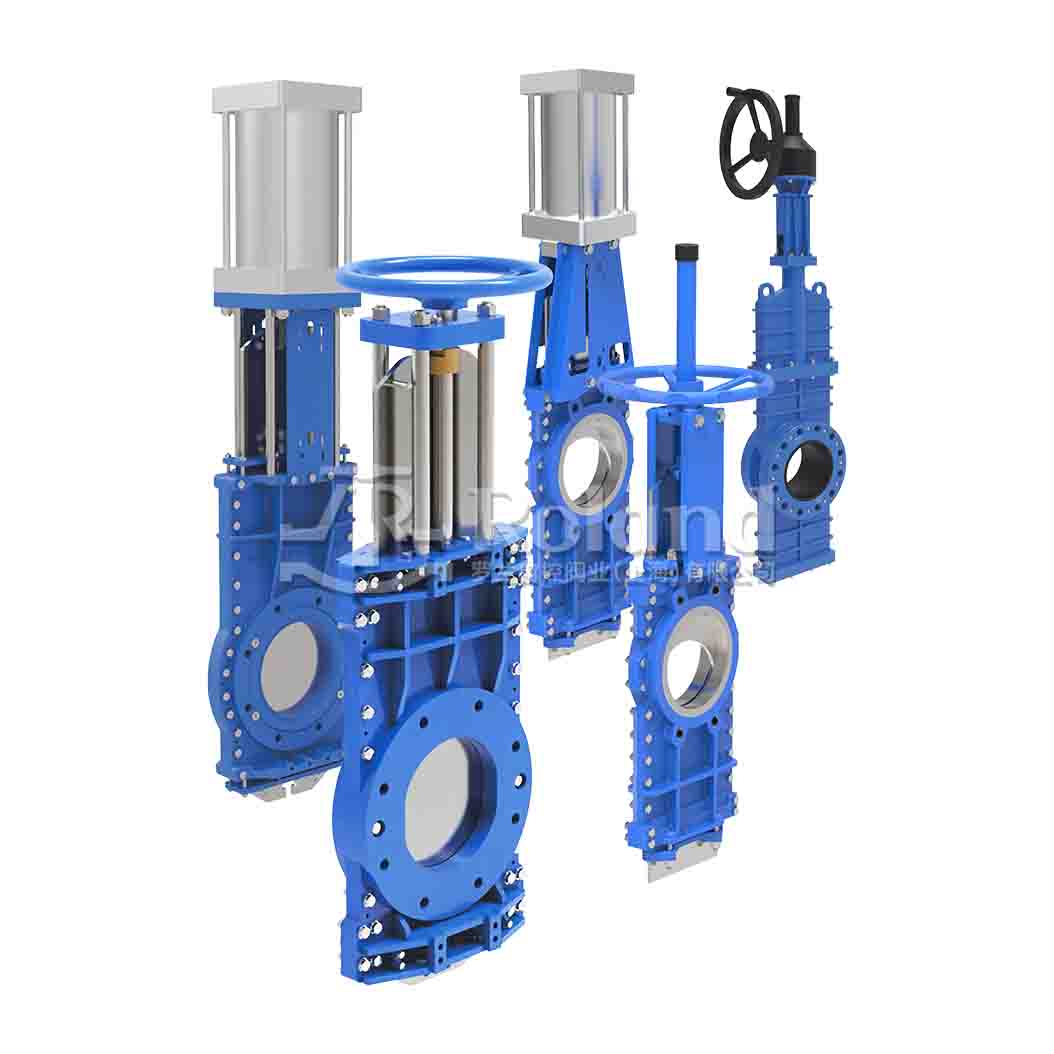

手动穿透式双向密封刀闸阀
产品系列
密封材质
NBR / EPDM / FPM / PTFE / 金属密封
公称通径
DN80 ~ DN600
连接方式
对夹
公称压力
PN10 ~ PN16
介质温度
NBR:-29℃~80℃ / EPDM:-29℃~120℃ / PTFE:-29℃~150℃ / FPM:-29℃~180℃
阀体材质
WCB / 304 / 316
驱动方式
手动
备注:如有特殊密封材质或特殊接口,可根据客户需求选型

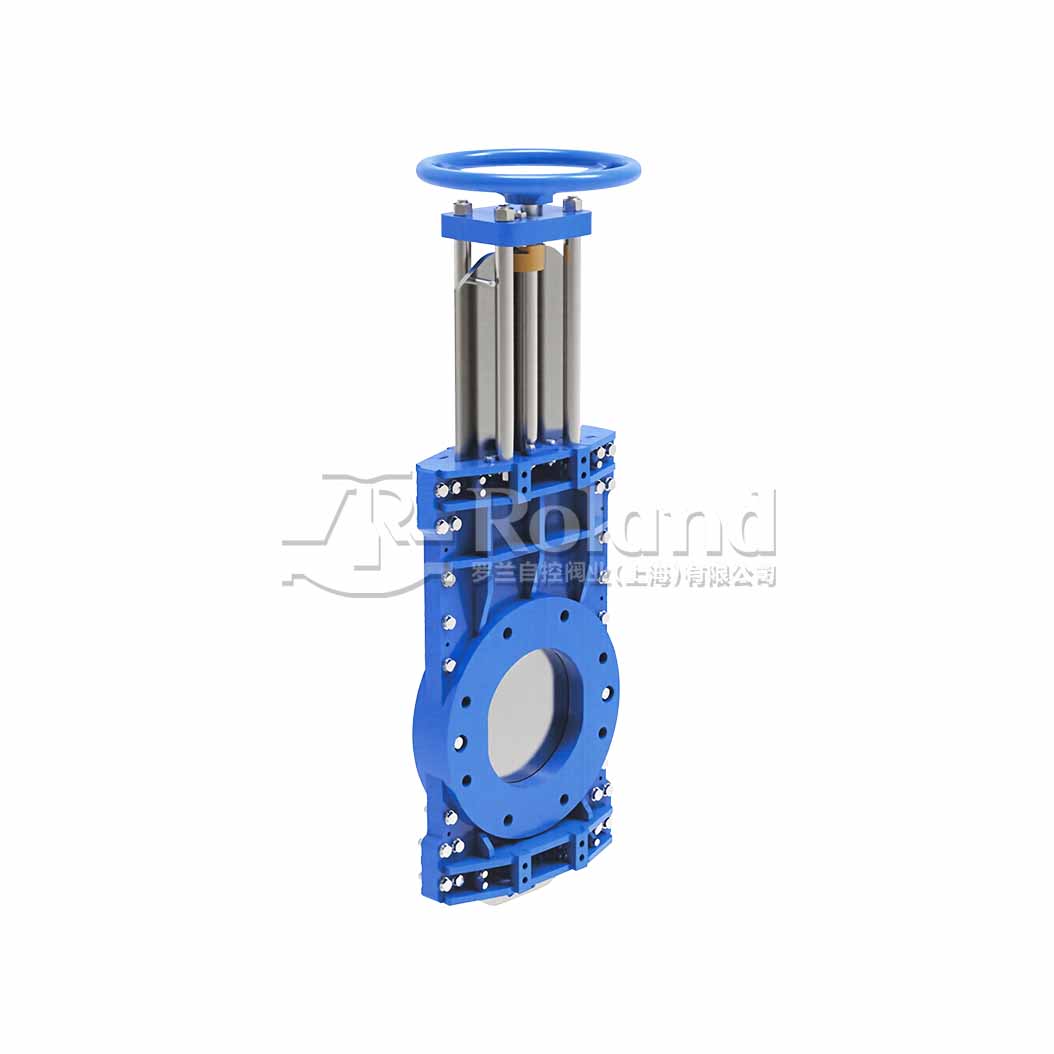

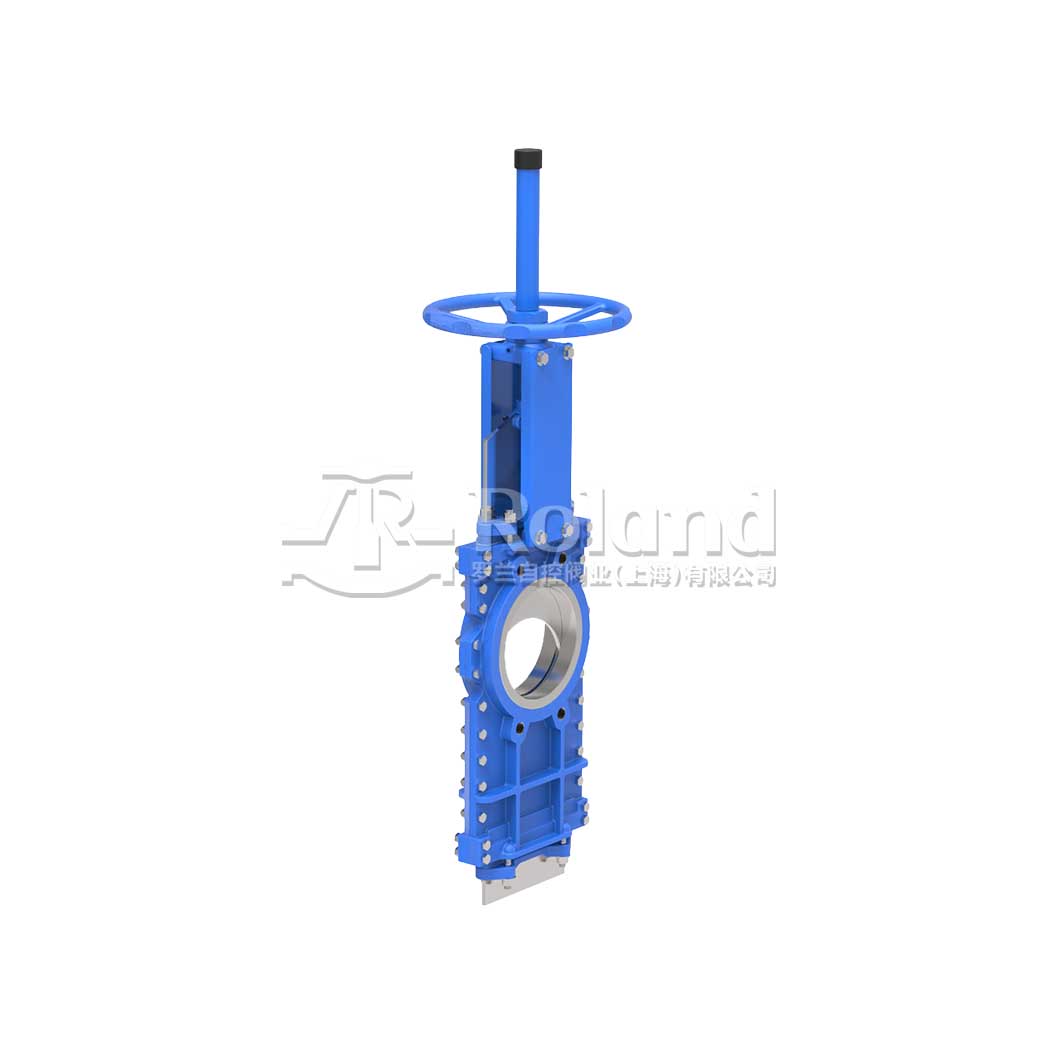

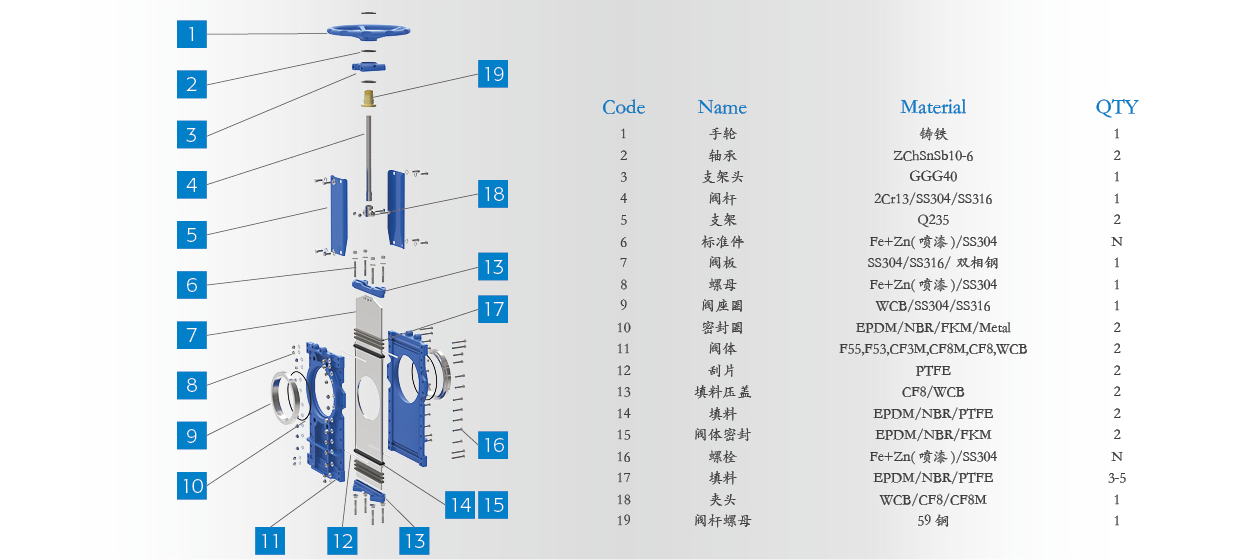

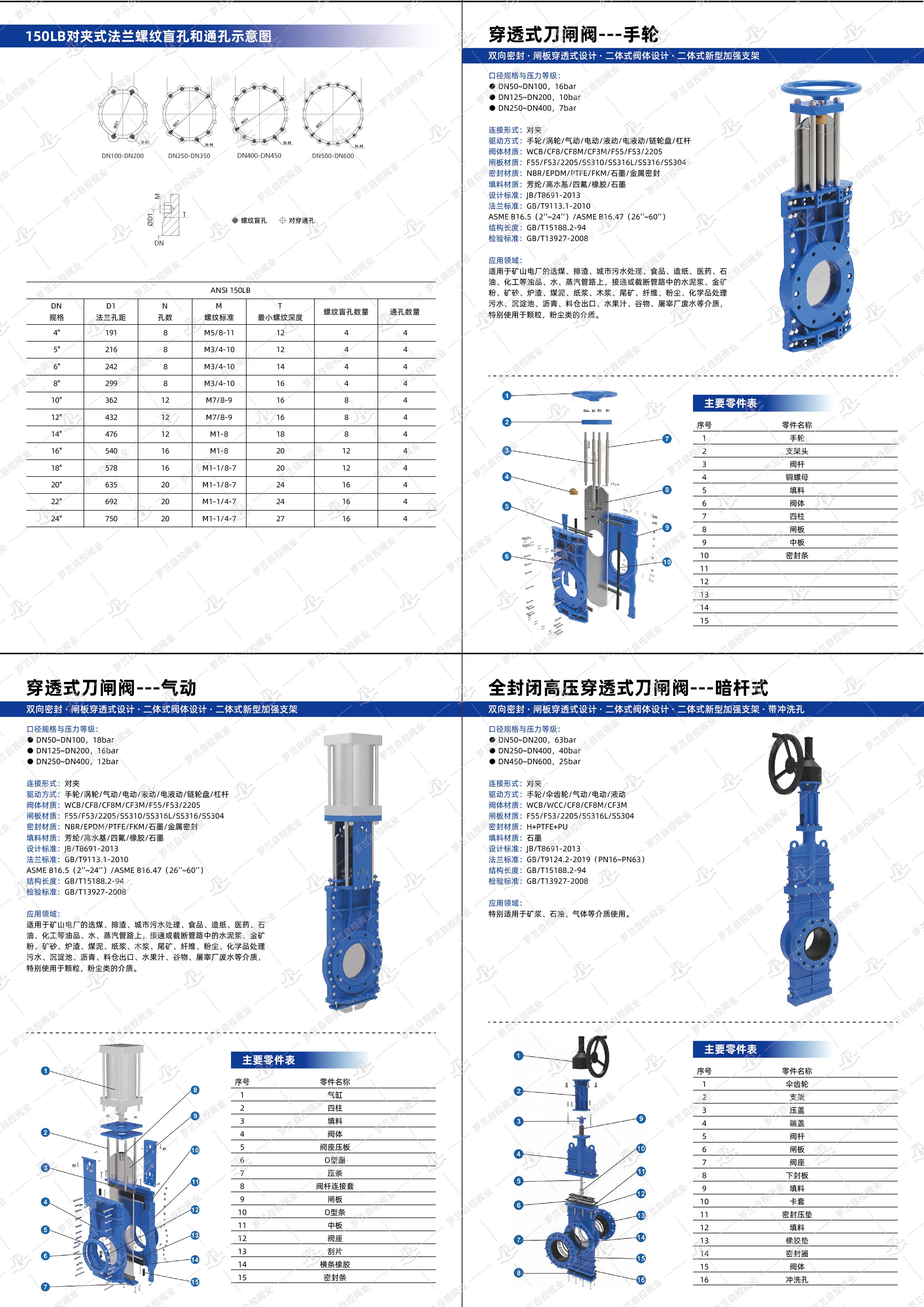

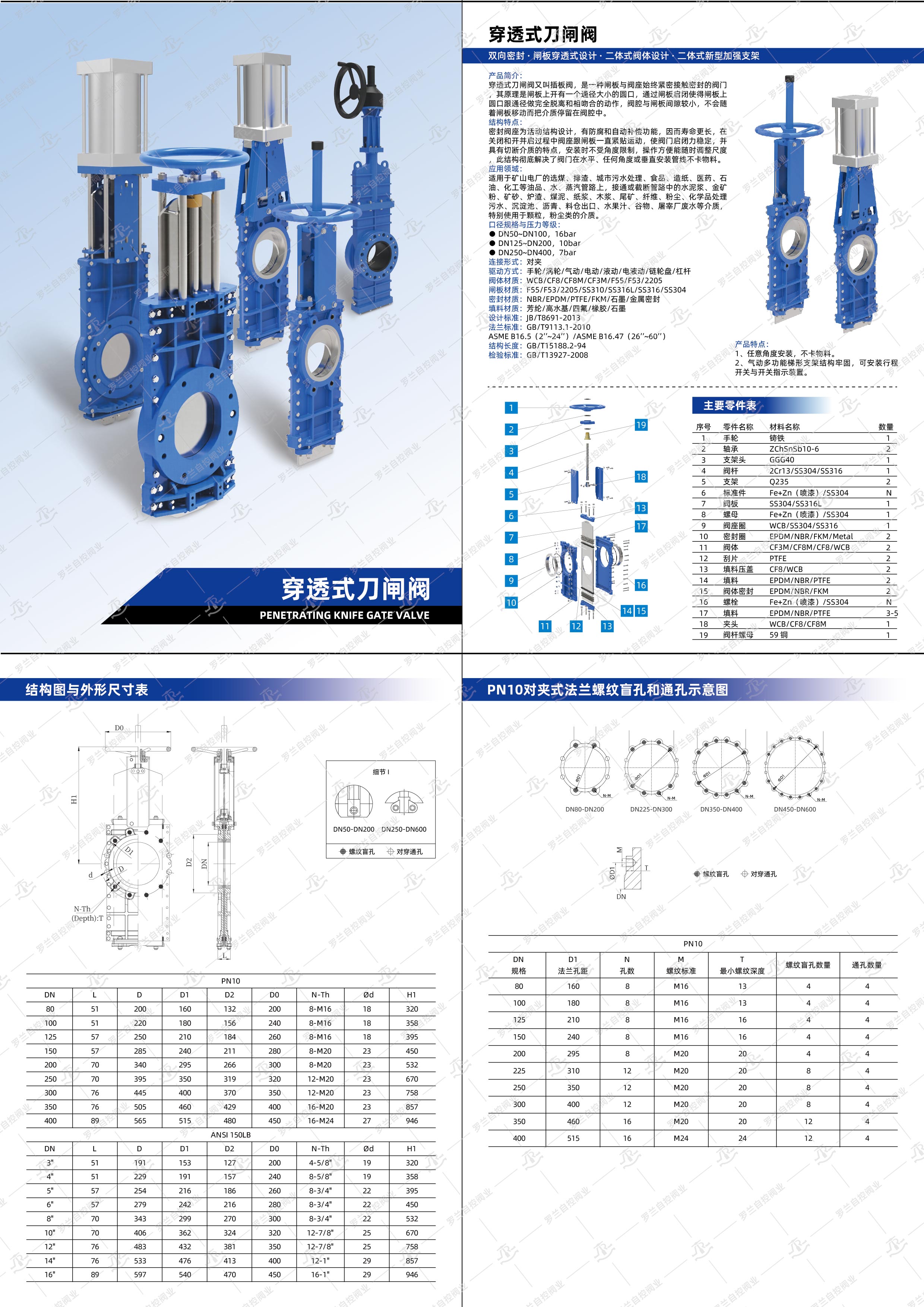

手动穿透式双向密封刀闸阀

穿透式插板阀是一种闸板与阀座始终紧密接触密封的阀门。
密封阀座为活动结构设计,有防腐和自动补偿功能,因而寿命更长,阀门启闭力稳定,并且具有切断介质的特点,安装时不受角度限制。
适用于矿山电厂的选煤、排渣、食品、造纸、医药、化工等管路上,接通或截断管路中的水泥浆、金矿粉、矿砂、炉渣、煤泥、纸浆、木浆、尾矿、纤维、粉尘、化学品处理污水、沉淀池、沥青、料仓出口等介质。
工作压力:
DN40-DN250:10kg/cm²
DN300-DN400:6kg/cm²
DN450:5kg/cm²
DN500-DN650:4kg/cm²
DN700-DN2000:2kg/cm²
设计标准:JB/8691-2013
法兰标准:GB/T9113.1-2010 国标、日标、美标、英标、德标
结构长度:GB/T151882-94chat6-7
检测标准:GB/T13927-2008
主要材质:F55、F53、2205、CF3M、CF8M、CF8、WCB
阀板材质:F55、F53、2205、SS310、SS316L、SS316、SS304
填料材质:四氟、芳纶、高水基、橡胶
口径:DN50-DN2000(可根据客户需求设计生产更大口径)

产品特色

01

直流通道设计

全圆形的直流通道设计不存渣、不卡阻

02

阀体设计

不锈钢阀体坚久耐用,阀体加强筋设计提高阀体强度,双头螺使用启闭更为迅速

03

闸板密封面

可提升的闸板密封面,可刮除密封面上的粘着物,自动清除杂物

04

安装方便

安装时不受角度限制,操作方便能随时调整尺度,在水平、任何角度或垂直安装管线不卡物料

05

阀板支撑点

阀板有五个支撑点,使阀板有很好的自对中,当阀门处于关闭状态,并承受背压时,阀板不发生偏移

06

密封性可靠

橡胶密封圈封套在阀座上的阶梯凹槽内,密封圈由金属弹簧结构反锁,在闸板开关密封过程中不会脱落,若密封圈坏了可以取下金属压套随意更换橡胶密封圈
