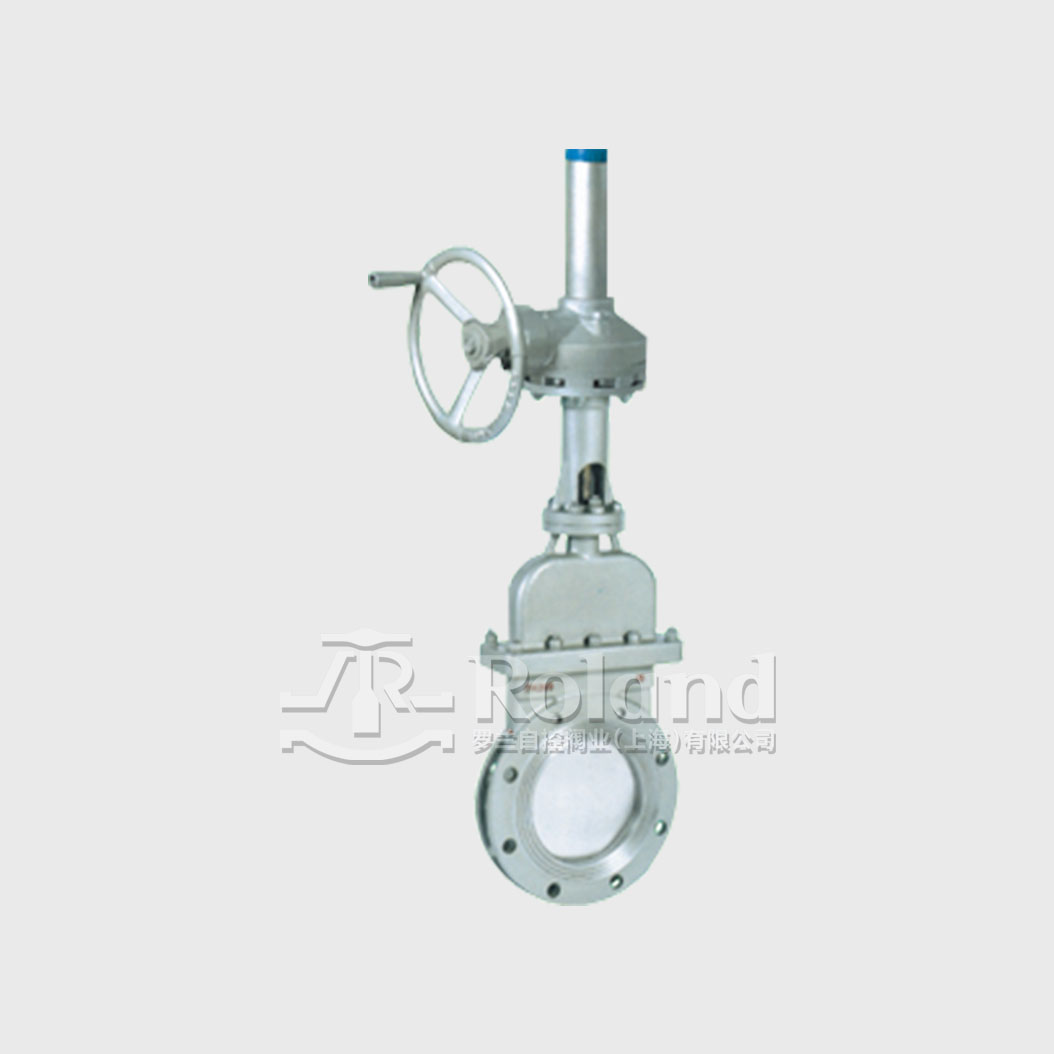

刀型闸阀的启闭件是闸板，闸板的运动方向与流体方向相垂直，手动刀型闸阀只能作全开和全关，不能作调节和节流。
刀板底端加工成刀刃状，对松软物料如纤维、纸浆、木浆具有切断功能，同时有良好开启和关闭作用。
刀形闸阀按照口径不同制成暗杆和明杆两种形式。
暗杆DN50～900mm、明杆DN50～900mm
适用于介质：金矿粉、尾矿、纸浆、木浆、纤维、粉尘、化学品处理污水、沉淀池、矿砂、炉渣、煤泥、沥青、料仓出口、水果、谷物、水泥浆、屠宰厂废水等。
应用于化工、煤炭、制糖、污水、造纸等领域，特别适合于造纸行业在管道上作调节与节流使用。
全圆形的直流通道设计，过流面积大、不存渣、不卡阻
可提升的闸板密封面，可刮除密封面上的粘着物，自动清除杂物
设计紧凑、占据空间小、重量轻、价格便宜、易于安装、耐磨防堵措施完善、便于维修、使用方便及寿命长，并且可任意选用驱动装置
阀体采用铸钢或不锈钢材质，具有良好的耐腐蚀性和耐磨损性，使阀体坚久耐用
阀板有5个支撑点，使阀板有很好的自对中，当阀门处于关闭状态，并承受背压时，阀板不发生偏移
在刀板上端安装有硬聚四氟乙烯刮泥器，可防止粉尘、砂砾等擦伤性物质进入填料盒，可显著提高刀板寿命
PN10

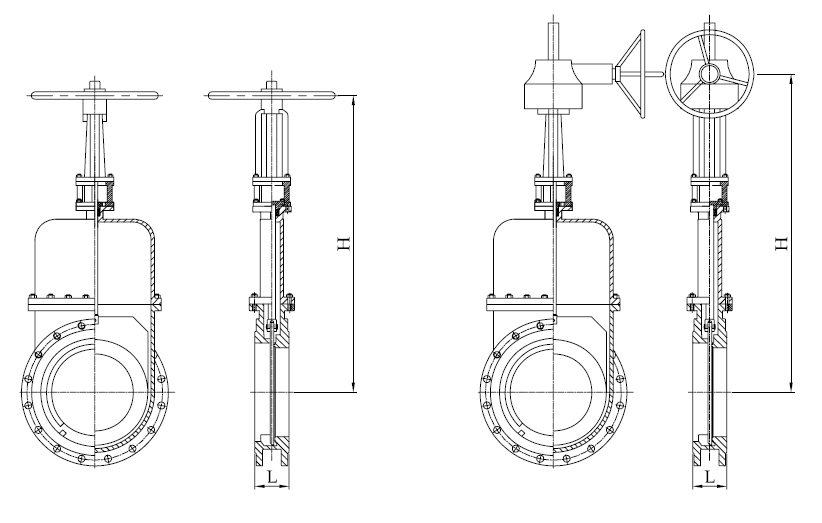

| DN | L | D1 | D2 | H | N-M | D0 | KG |
| 50 | 48 | 100 | 125 | 285 | 4-M16 | 180 | 8 |
| 65 | 48 | 120 | 145 | 298 | 4-M16 | 180 | 10 |
| 80 | 51 | 135 | 160 | 315 | 4-M16 | 220 | 12 |
| 100 | 51 | 155 | 180 | 365 | 8-M16 | 220 | 14 |
| 125 | 57 | 185 | 210 | 400 | 8-M16 | 230 | 22 |
| 150 | 57 | 210 | 240 | 475 | 8-M20 | 280 | 29 |
| 200 | 70 | 265 | 295 | 540 | 8-M20 | 360 | 38 |
| 250 | 70 | 320 | 350 | 630 | 12-M20 | 360 | 66 |
| 300 | 76 | 368 | 400 | 780 | 12-M20 | 400 | 100 |
| 350 | 76 | 428 | 460 | 885 | 16-M20 | 400 | 119 |
| 400 | 89 | 482 | 515 | 990 | 16-M22 | 400 | 195 |
| 450 | 89 | 532 | 565 | 1100 | 20-M22 | 530 | 285 |
| 500 | 114 | 585 | 620 | 1200 | 20-M22 | 530 | 389 |
| 600 | 114 | 685 | 725 | 1450 | 20-M27 | 600 | 529 |
| 700 | 127 | 800 | 840 | 1700 | 24-M27 | 600 | 790 |
| 800 | 127 | 898 | 950 | 20000 | 24-M30 | 680 | 850 |
| 900 | 154 | 998 | 1050 | 2300 | 28-M30 | 680 | 900 |
| 1000 | 165 | 1110 | 1160 | 2500 | 28-M30 | 700 | 1050 |
| 1200 | 190 | 1325 | 1380 | 2800 | 32-M36 | 800 | 1300 |
PN16
| DN | L | D1 | D2 | H | N-M | D0 | KG |
| 50 | 48 | 100 | 125 | 285 | 4-M16 | 180 | 8.5 |
| 65 | 48 | 120 | 145 | 295 | 4-M16 | 180 | 10.7 |
| 80 | 51 | 135 | 160 | 315 | 8-M16 | 220 | 13 |
| 100 | 51 | 155 | 180 | 365 | 8-M16 | 220 | 15 |
| 125 | 57 | 185 | 210 | 400 | 8-M16 | 230 | 23.5 |
| 150 | 57 | 210 | 240 | 475 | 8-M20 | 280 | 31 |
| 200 | 70 | 265 | 295 | 540 | 12-M20 | 360 | 40.7 |
| 250 | 70 | 320 | 355 | 630 | 12-M20 | 360 | 70 |
| 300 | 76 | 375 | 410 | 780 | 12-M22 | 400 | 107 |
| 350 | 76 | 435 | 470 | 885 | 16-M22 | 400 | 129 |
| 400 | 89 | 485 | 525 | 990 | 16-M27 | 400 | 215 |
| 450 | 89 | 545 | 585 | 1100 | 20-M27 | 530 | 305 |
| 500 | 114 | 608 | 650 | 1200 | 20-M30 | 530 | 410 |
| 600 | 114 | 718 | 770 | 1450 | 20-M36 | 600 | 550 |
| 700 | 127 | 788 | 840 | 1700 | 24-M36 | 600 | 820 |
| 800 | 127 | 898 | 950 | 2000 | 24-M36 | 680 | 950 |
| 900 | 154 | 998 | 1050 | 2300 | 28-M36 | 680 | 1020 |
| 1000 | 165 | 1110 | 1170 | 2500 | 28-M42 | 700 | 1120 |
| 1200 | 190 | 1325 | 1390 | 2800 | 32-M48 | 800 | 1480 |
