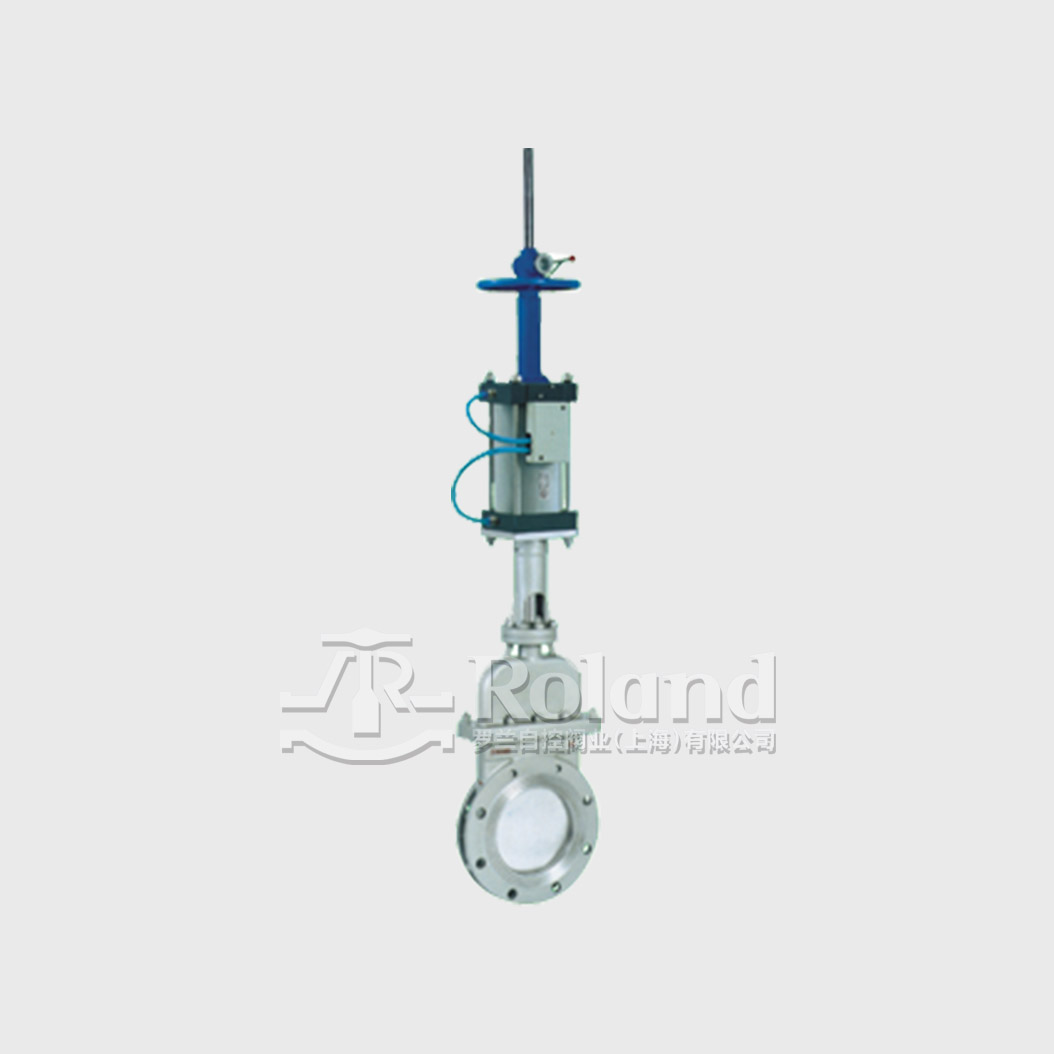

刀型闸阀的启闭件是闸板,闸板的运动方向与流体方向相垂直,手动刀型闸阀只能作全开和全关,不能作调节和节流。
刀板底端加工成刀刃状,对松软物料如纤维、纸浆、木浆具有切断功能,同时有良好开启和关闭作用。
刀形闸阀按照口径不同制成暗杆和明杆两种形式。
暗杆DN50~900mm、明杆DN50~900mm
可选附件:
1、 单或双控电磁阀(有24V、220V等电压供选择,必要时可选取防爆电磁阀)
2、 接近开关
3、 气源处理三联件(包括减压阀、过滤器、油雾器)
4、 电/气动阀门定位器(调节型用)
适用于介质:金矿粉、尾矿、纸浆、木浆、纤维、粉尘、化学品处理污水、沉淀池、矿砂、炉渣、煤泥、沥青、料仓出口、水果、谷物、水泥浆、屠宰厂废水等。
应用于化工、煤炭、制糖、污水、造纸等领域,特别适合于造纸行业在管道上作调节与节流使用。
全圆形的直流通道设计,过流面积大、不存渣、不卡阻
可提升的闸板密封面,可刮除密封面上的粘着物,自动清除杂物
设计紧凑、占据空间小、重量轻、价格便宜、易于安装、耐磨防堵措施完善、便于维修、使用方便及寿命长,并且可任意选用驱动装置
阀体采用铸钢或不锈钢材质,具有良好的耐腐蚀性和耐磨损性,使阀体坚久耐用
阀板有5个支撑点,使阀板有很好的自对中,当阀门处于关闭状态,并承受背压时,阀板不发生偏移
在刀板上端安装有硬聚四氟乙烯刮泥器,可防止粉尘、砂砾等擦伤性物质进入填料盒,可显著提高刀板寿命
PN6

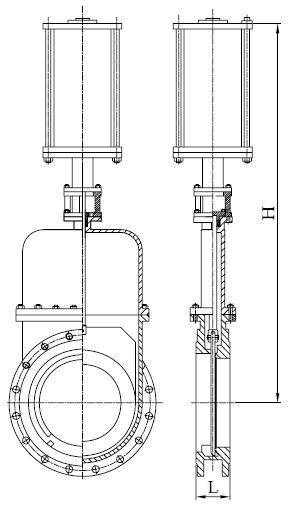

DN | L | D1 | D2 | H | N-M |
50 | 43 | 90 | 110 | 335 | 4-M12 |
65 | 46 | 110 | 130 | 363 | 4-M12 |
80 | 46 | 125 | 150 | 395 | 4-M16 |
100 | 52 | 145 | 170 | 465 | 4-M16 |
125 | 56 | 175 | 200 | 530 | 8-M16 |
150 | 56 | 200 | 225 | 630 | 8-M16 |
200 | 60 | 255 | 280 | 750 | 8-M16 |
250 | 68 | 310 | 335 | 900 | 12-M16 |
300 | 78 | 362 | 395 | 1120 | 12-M20 |
350 | 78 | 412 | 445 | 1260 | 12-M20 |
400 | 102 | 462 | 495 | 1450 | 16-M20 |
450 | 114 | 518 | 550 | 1600 | 16-M20 |
500 | 127 | 568 | 600 | 1800 | 16-M20 |
600 | 154 | 670 | 705 | 2300 | 20-M22 |
700 | 165 | 775 | 810 | 2500 | 24-M22 |
800 | 190 | 880 | 920 | 2800 | 24-M27 |
900 | 203 | 980 | 1020 | 3100 | 24-M27 |
1000 | 216 | 1080 | 1120 | 3400 | 28-M27 |
1200 | 254 | 1295 | 1340 | 3600 | 32-M30 |
PN10
DN | L | D1 | D2 | H | N-M |
50 | 50 | 100 | 125 | 335 | 4-M16 |
65 | 50 | 120 | 145 | 363 | 4-M16 |
80 | 50 | 135 | 160 | 395 | 4-M16 |
100 | 50 | 155 | 180 | 465 | 8-M16 |
125 | 50 | 185 | 210 | 530 | 8-M16 |
150 | 60 | 210 | 240 | 630 | 8-M20 |
200 | 60 | 265 | 295 | 750 | 8-M20 |
250 | 70 | 320 | 350 | 900 | 12-M20 |
300 | 80 | 368 | 400 | 1120 | 12-M20 |
350 | 90 | 428 | 460 | 1260 | 16-M20 |
400 | 100 | 482 | 515 | 1450 | 16-M22 |
450 | 120 | 532 | 565 | 1600 | 20-M22 |
500 | 130 | 585 | 620 | 1800 | 20-M22 |
600 | 140 | 685 | 725 | 2300 | 20-M27 |
700 | 165 | 800 | 840 | 2500 | 24-M27 |
800 | 190 | 898 | 950 | 2800 | 24-M30 |
900 | 203 | 1005 | 1050 | 3100 | 28-M30 |
1000 | 216 | 1115 | 1160 | 3400 | 28-M30 |
1200 | 254 | 1325 | 1380 | 3600 | 32-M36 |
