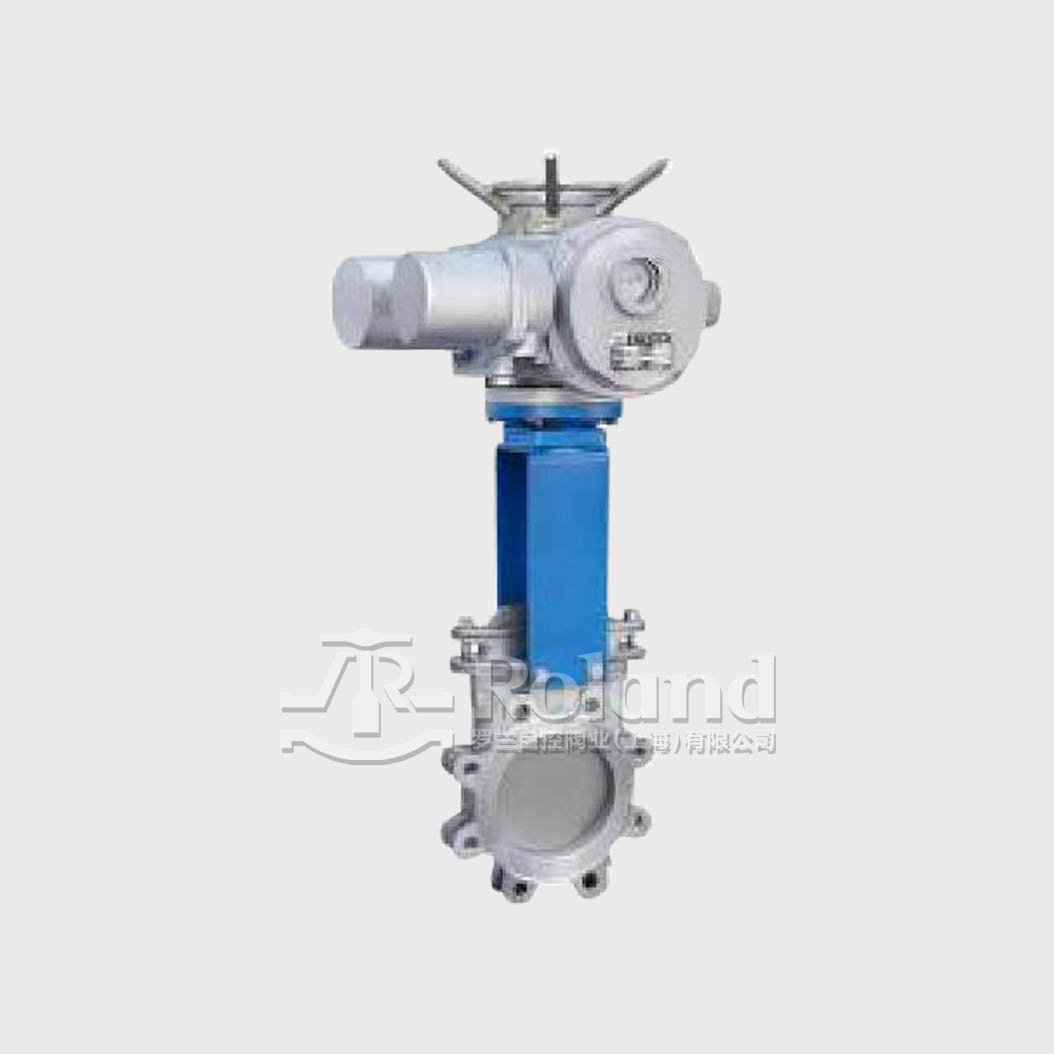

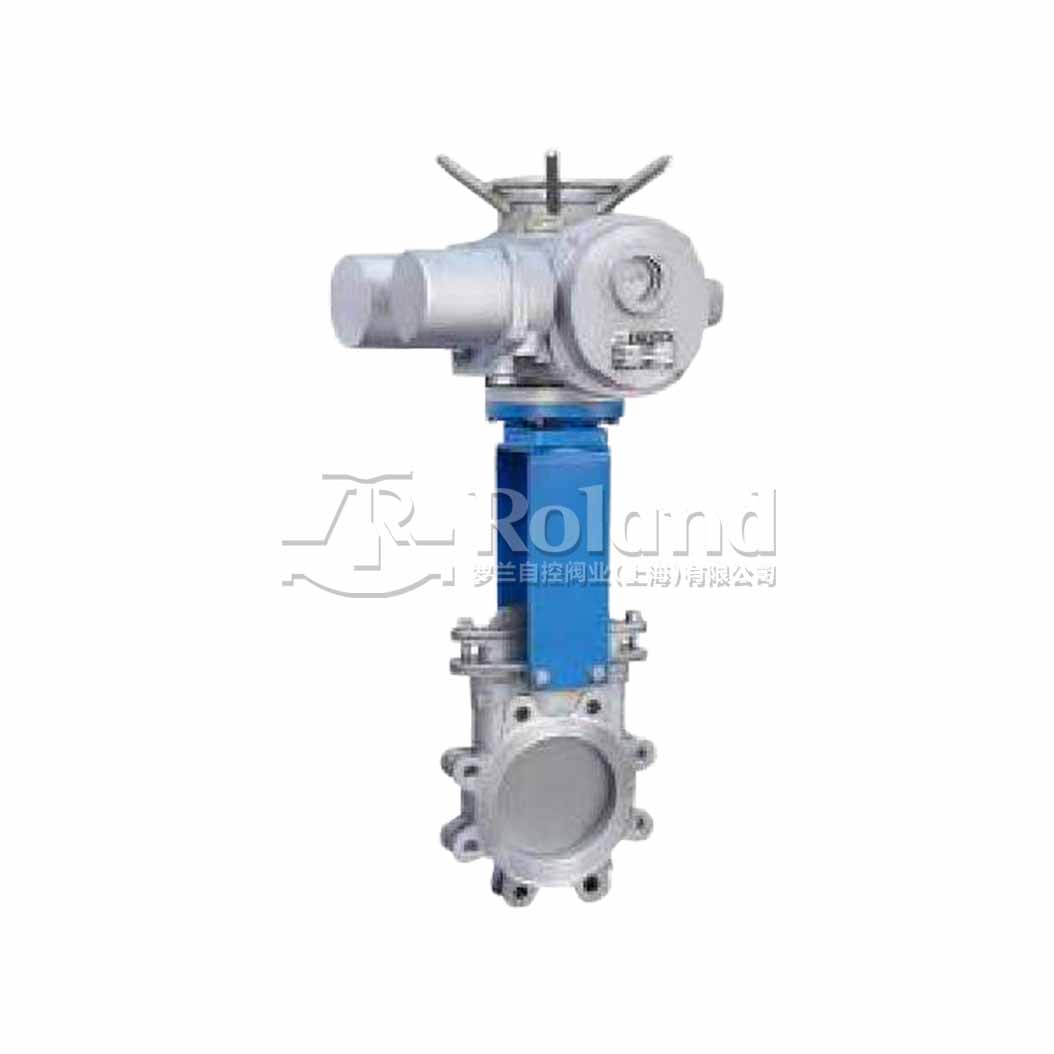

电动钢板式刀闸阀
产品系列
密封材质
NBR / EPDM / PTFE / FPM / 金属密封
公称通径
DN50 ~ DN1000
连接方式
法兰
公称压力
PN10 ~ PN16
介质温度
NBR：-29℃~80℃ / EPDM：-29℃~120℃ / PTFE：-29℃~150℃ / FPM:-29℃~180℃
阀体材质
304 / 316 / 316L
驱动方式
电动
备注：如有特殊密封材质或特殊接口，可根据客户需求选型

样本下载

Sample download

CAD图纸

The CAD drawings

电动钢板式刀闸阀

钢板式刀闸阀具有轻松转动手轮通过阀杆启动闸板切断管线物流，是一种高技术新型闸阀金属密封和无磨擦区域大大提高阀门的使用寿命。
适用于电厂的选煤、排渣、城市的污水处理、食品、造纸、医药、石油、化工等油品、水、蒸汽管道上，接触或截斷管路中的水泥浆、金矿粉、矿砂、炉渣、煤泥、纸浆、木浆、尾矿、纤维、粉尘、化学品处理污水、沉淀池、沥青、料仓出口、水果汁、屠宰厂废水处理等。

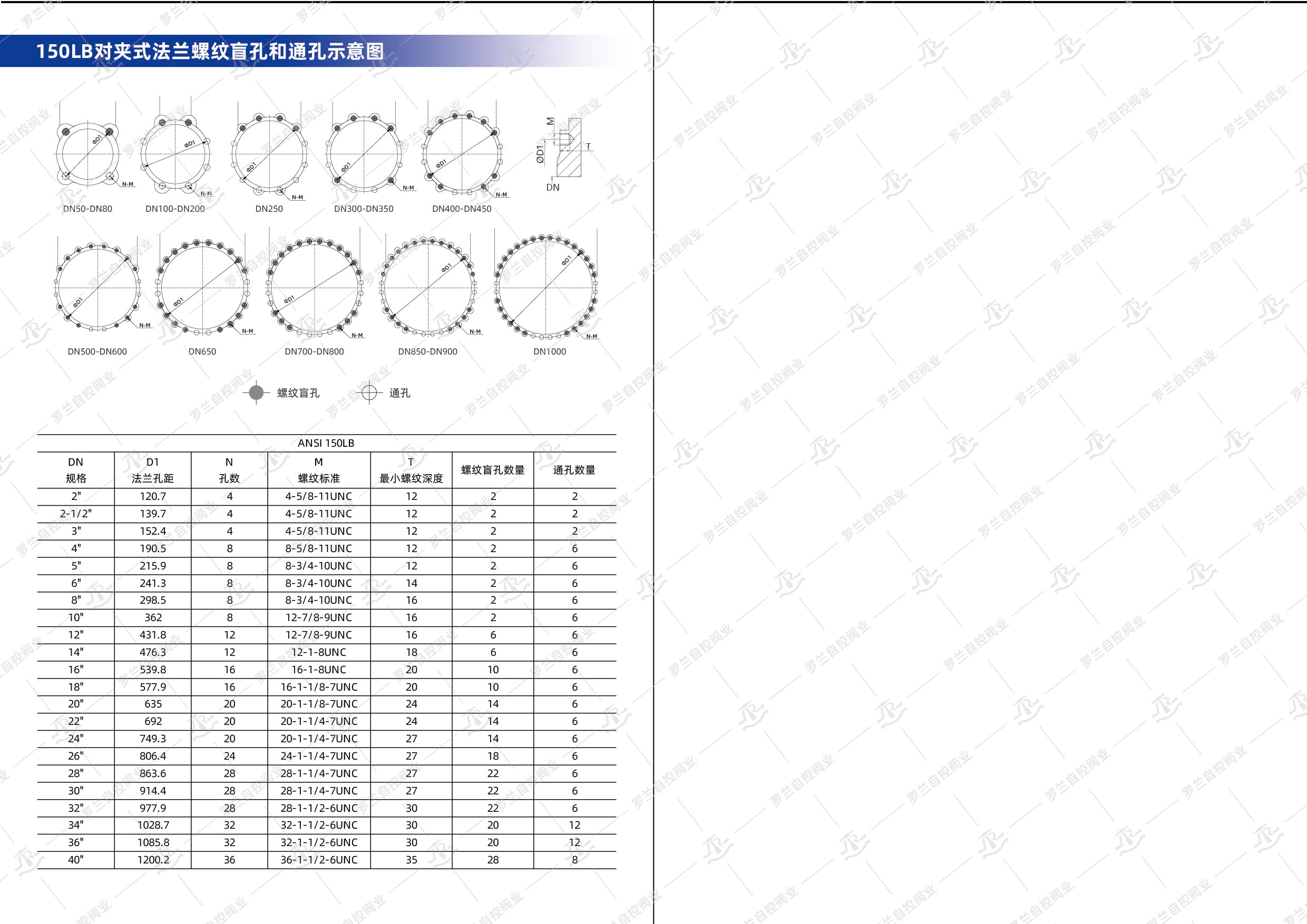

法兰标准：国标、日标、美标、英标、德标

产品特色

01

流体阻力小

全圆形的直流通道设计，过流面积大、不存渣、不卡阻

02

精工制造

阀体、填料涵均为精密铸造，材质可根据用户需要选用F55、F53、2205、SS310、SS316L、SS316、SS304

03

实用性佳

设计紧凑、占据空间小、重量轻、价格便宜、易于安装、耐磨防堵措施完善、便于维修、使用方便及寿命长，并且可任意选用驱动装置

04

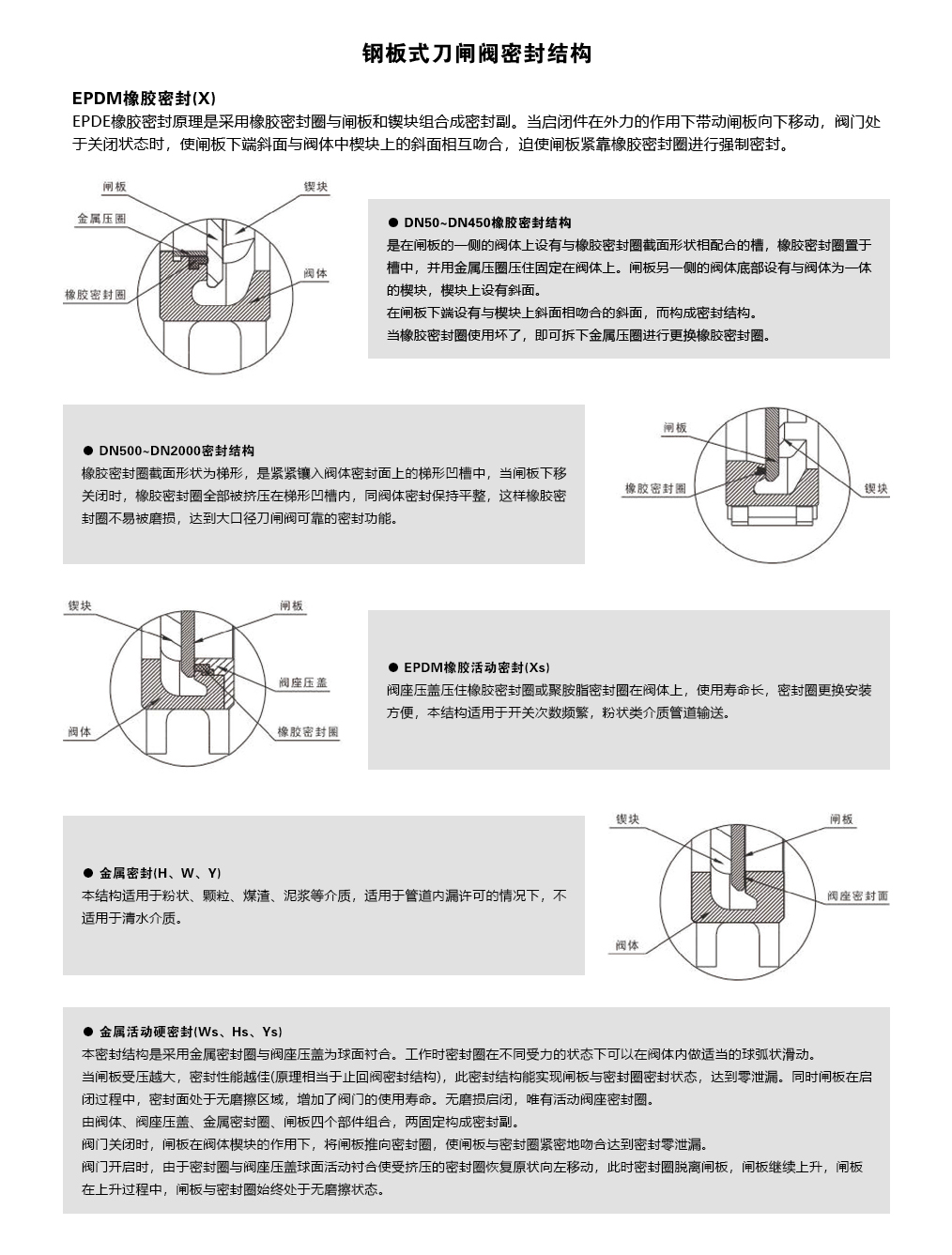

密封圈

可按需求选取不同类型的密封圈去适用于不同的工况，具有耐腐蚀性、耐磨损性和不沾渣的优点

05

支撑点

阀板有5个支撑点，使阀板有很好的自对中，当阀门处于关闭状态，并承受背压时，阀板不发生偏移

06

使用寿命长

在刀板上端安装有硬聚四氟乙烯刮泥器，可防止粉尘、砂砾等擦伤性物质进入填料盒，可显著提高刀板寿命

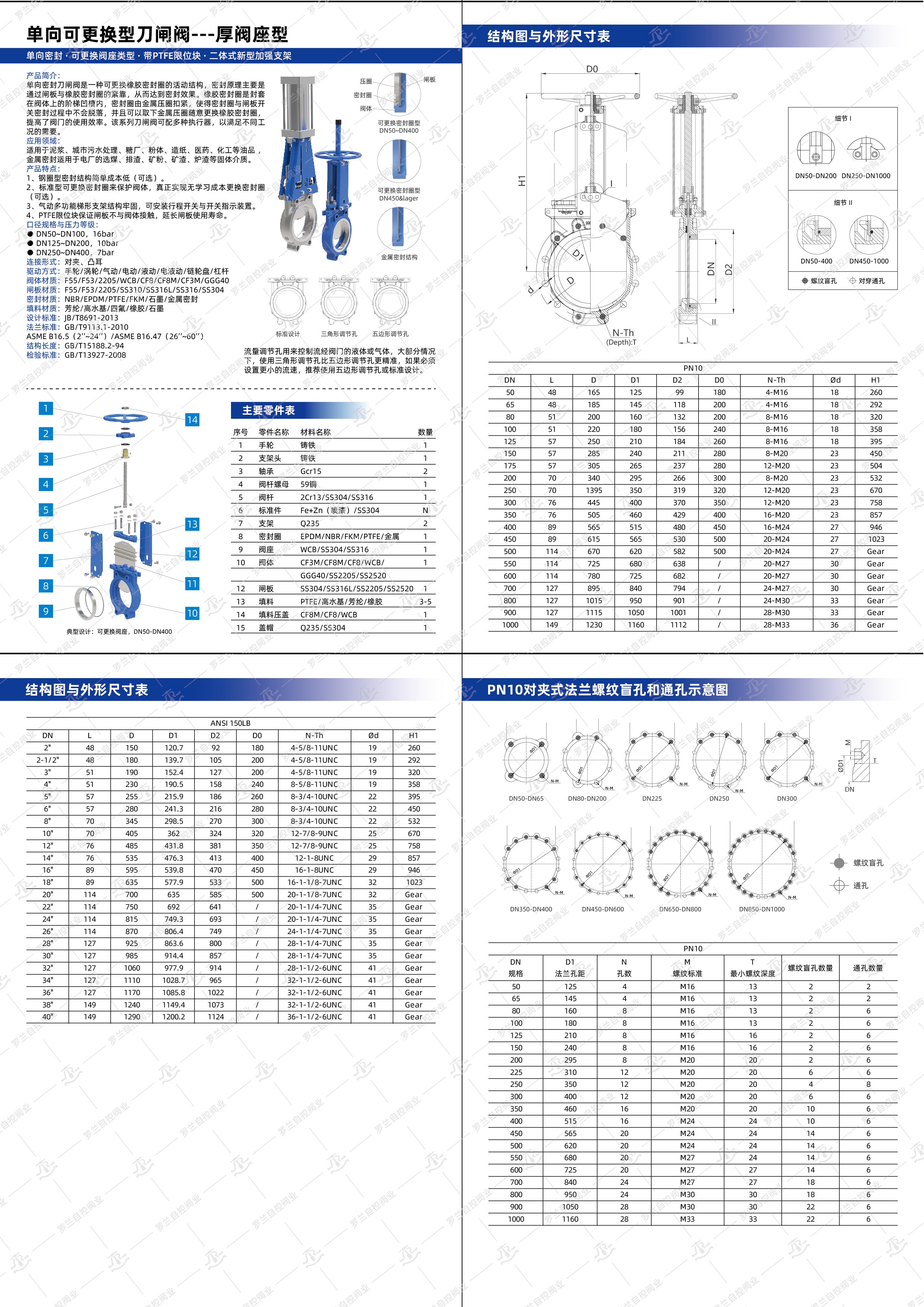

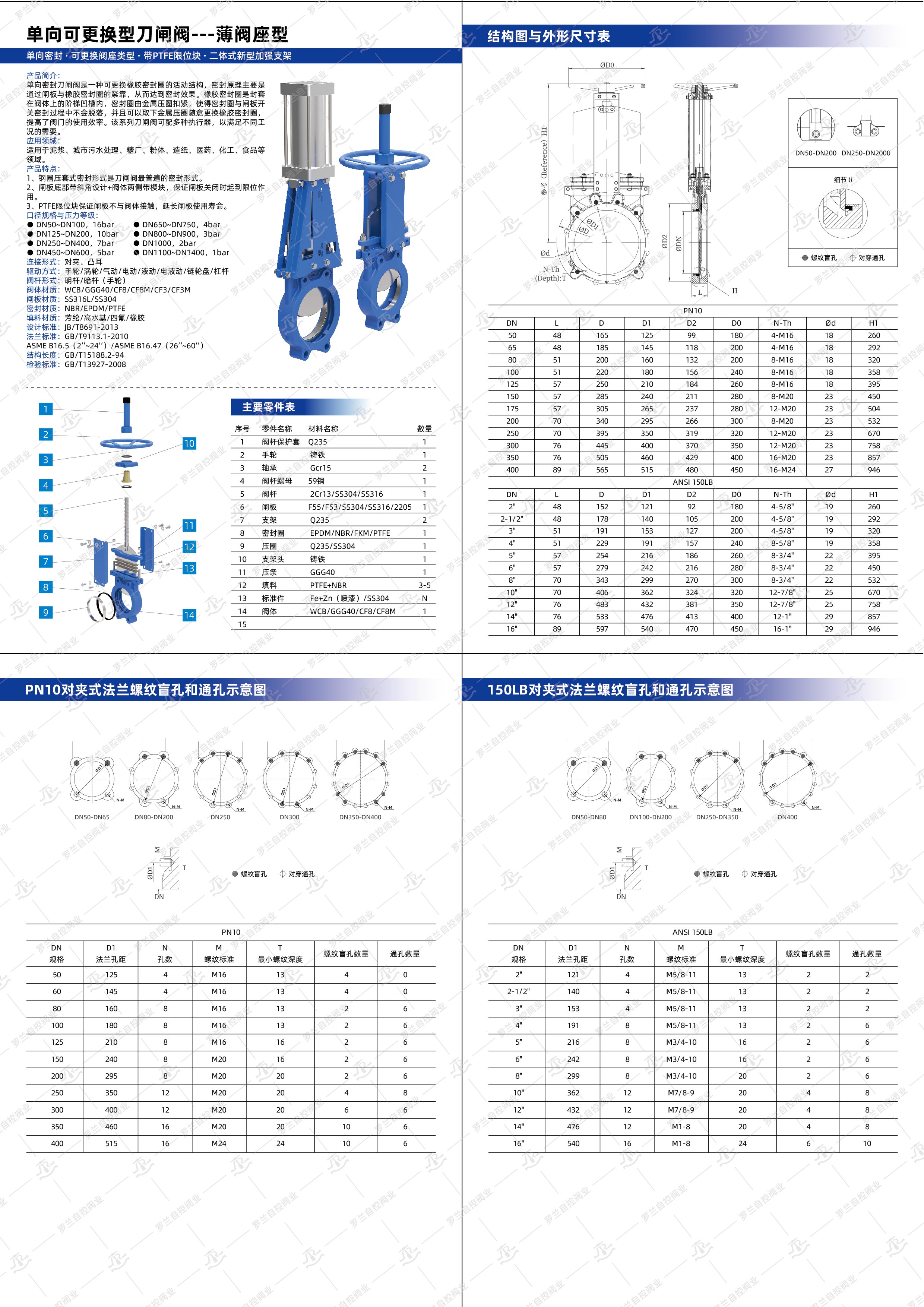

安装尺寸



DNABCDEFH
5048130112115158327600
6548150117115172338625
8051176117127190343660
10051192127140210340690
12557221127160235340735
15057225131175270340785
20070283141205320340865
250703501512453903801015
300764021512954403801115
350764541603354943861215
400895001753925523861330
450895641904355853951415
5001146262104926384051535
6001147152106827604051847
7001278322707059254202050
80012792527080210264622290
900127105627089010705202480
10001491184270100011705302700
