对夹式硬密封蝶阀采用精密的J形弹性密封圈和三偏心多层次金属硬密封结构。
被广泛用于介质温度≤425℃的冶金 、电力、石油化工、以及给排水和市政建设等工业管道上,作调节流量和载断流体使用。

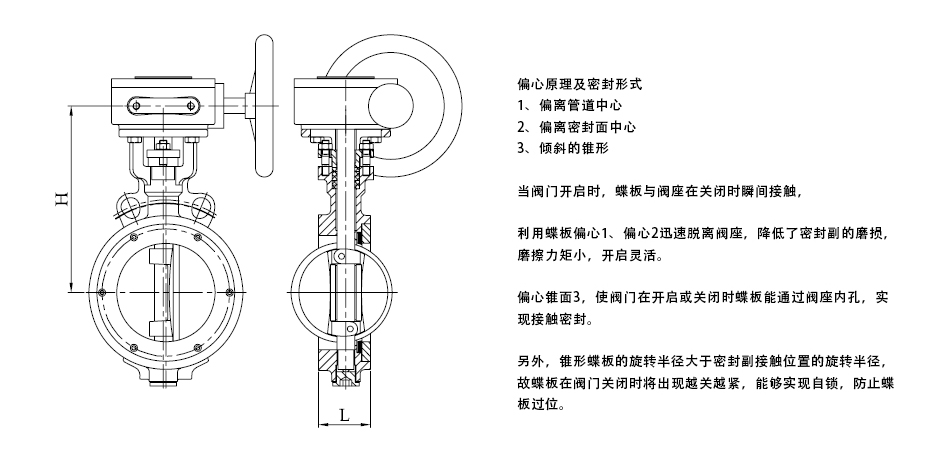

阀杆轴心同时偏离碟片中心及本体中心,且阀座回转轴线与阀体通道轴线有一定角度的,称为三偏心蝶阀。
适用于水、蒸汽、油品、硝酸类、醋酸类等介质。
流线型蝶板设计,蝶板厚度是介质流经阀体时候唯一的阻力,大规格蝶板采用绗架结构,强度高,过流面积大,流阻小
三偏心结构蝶阀密封构造为扭力密封,依靠阀座的接触面压来达到密封效果,实现了金属阀座零泄漏,并因接触面压与介质压力是成正比,使该阀耐高压、高温
利用三偏心蝶阀的密封原理,做到了阀门开关时蝶板不刮擦阀座、阀杆的扭矩通过蝶板直接传递至密封面,蝶板与阀座间几乎无磨擦现象发生
本阀具有双向密封功能,安装时不受介质流向的控制,也不受空间位置的影响,可在任何方向安装
采用了本体阀座构造、将阀座安装在本体上,大大减少了阀座直接接触介质的机会、从而降低了阀座受冲蚀的程度、延长了阀座的使用寿命
密封圈选用不锈钢制作,具有金属硬密封和弹性密封的双重优点,无论在低温和高温的情况下,均具有优良的密封性能,具有耐腐蚀,使用寿命长等特点
PN6 ~ PN10
DN | IN | L | H | H1 | A1 | B1 | D1/PN6 | Z-d/PN6 | D1/PN10 | Z-d/PN10 | KG |
50 | 2 | 43 | 112 | 350 | 180 | 200 | 110 | 4-14 | 125 | 4-18 | 11 |
65 | 2-1/2 | 46 | 115 | 370 | 180 | 200 | 130 | 4-14 | 145 | 4-18 | 12 |
80 | 3 | 49 | 120 | 380 | 180 | 200 | 150 | 4-18 | 160 | 8-18 | 14 |
100 | 4 | 56 | 138 | 420 | 180 | 200 | 170 | 4-18 | 180 | 8-18 | 16 |
125 | 5 | 64 | 164 | 460 | 180 | 200 | 200 | 8-18 | 210 | 8-18 | 26 |
150 | 6 | 70 | 175 | 555 | 270 | 280 | 225 | 8-18 | 240 | 8-22 | 28 |
200 | 8 | 71 | 208 | 605 | 270 | 280 | 280 | 8-18 | 295 | 8-22 | 44 |
250 | 10 | 76 | 243 | 680 | 270 | 280 | 335 | 12-18 | 350 | 12-22 | 68 |
300 | 12 | 83 | 283 | 800 | 380 | 420 | 395 | 12-22 | 400 | 12-22 | 85 |
350 | 14 | 92 | 310 | 835 | 380 | 420 | 445 | 12-22 | 460 | 16-22 | 121 |
400 | 16 | 102 | 340 | 915 | 450 | 470 | 495 | 16-22 | 515 | 16-22 | 140 |
450 | 18 | 114 | 380 | 960 | 480 | 490 | 550 | 16-22 | 565 | 20-26 | 190 |
500 | 20 | 127 | 410 | 1020 | 480 | 490 | 600 | 20-22 | 620 | 20-26 | 260 |
600 | 24 | 154 | 470 | 1225 | 480 | 490 | 705 | 20-26 | 725 | 20-30 | 380 |
700 | 28 | 165 | 550 | 1355 | 640 | 660 | 810 | 24-26 | 840 | 24-30 | 450 |
800 | 32 | 190 | 640 | 1470 | 640 | 660 | 920 | 24-30 | 950 | 24-33 | 650 |
900 | 36 | 203 | 710 | 1545 | 750 | 860 | 1020 | 24-30 | 1050 | 28-33 | 830 |
1000 | 40 | 216 | 770 | 1795 | 850 | 900 | 1120 | 28-30 | 1160 | 28-36 | 1050 |
1200 | 48 | 254 | 890 | 1965 | 850 | 900 | 1340 | 32-33 | 1380 | 32-39 | 1400 |
PN16 ~ PN25
DN | IN | L | H | H1 | A1 | B1 | D1/PN16 | Z-d/PN16 | D1/PN25 | Z-d/PN25 | KG |
50 | 2 | 43 | 112 | 350 | 180 | 200 | 125 | 4-14 | 125 | 4-18 | 11 |
65 | 2-1/2 | 46 | 115 | 370 | 180 | 200 | 145 | 4-14 | 145 | 8-18 | 12 |
80 | 3 | 49 | 120 | 380 | 180 | 200 | 160 | 8-18 | 160 | 8-18 | 15 |
100 | 4 | 56 | 138 | 420 | 180 | 200 | 180 | 8-18 | 190 | 8-22 | 17 |
125 | 5 | 64 | 164 | 460 | 180 | 200 | 210 | 8-18 | 220 | 8-26 | 27 |
150 | 6 | 70 | 175 | 555 | 270 | 280 | 240 | 8-22 | 250 | 8-26 | 29 |
200 | 8 | 71 | 208 | 605 | 270 | 280 | 295 | 12-22 | 310 | 12-26 | 45 |
250 | 10 | 76 | 243 | 680 | 270 | 280 | 355 | 12-26 | 370 | 12-30 | 69 |
300 | 12 | 83 | 283 | 825 | 380 | 420 | 410 | 12-26 | 430 | 16-30 | 86 |
350 | 14 | 92 | 310 | 900 | 380 | 420 | 470 | 16-26 | 490 | 16-33 | 122 |
400 | 16 | 102 | 340 | 980 | 450 | 470 | 525 | 16-30 | 550 | 16-36 | 141 |
450 | 18 | 114 | 380 | 1030 | 480 | 490 | 585 | 20-30 | 600 | 20-36 | 191 |
500 | 20 | 127 | 410 | 1105 | 480 | 490 | 650 | 20-33 | 660 | 20-36 | 260 |
600 | 24 | 154 | 470 | 1310 | 480 | 490 | 770 | 20-36 | 770 | 20-39 | 380 |
700 | 28 | 165 | 550 | 1435 | 640 | 660 | 840 | 24-36 | 875 | 24-42 | 450 |
800 | 32 | 190 | 640 | 1605 | 640 | 660 | 950 | 24-39 | 990 | 24-48 | 650 |
900 | 36 | 203 | 710 | 1745 | 750 | 860 | 1050 | 28-39 | 1090 | 28-48 | 830 |
1000 | 40 | 216 | 770 | 1885 | 850 | 900 | 1170 | 28-42 | 1210 | 28-56 | 1050 |
1200 | 48 | 254 | 890 | 2105 | 850 | 900 | 1390 | 32-48 | 1420 | 32-56 | 1400 |
PN40
DN | IN | L | H | H1 | A1 | B1 | D1 | Z-d |
50 | 2 | 43 | 112 | 350 | 180 | 200 | 125 | 4-14 |
65 | 2-1/2 | 46 | 115 | 370 | 270 | 280 | 145 | 8-18 |
80 | 3 | 49 | 120 | 380 | 270 | 280 | 160 | 8-18 |
100 | 4 | 56 | 138 | 420 | 270 | 280 | 190 | 8-22 |
125 | 5 | 64 | 164 | 460 | 380 | 420 | 220 | 8-26 |
150 | 6 | 70 | 175 | 555 | 380 | 420 | 250 | 8-26 |
200 | 8 | 71 | 208 | 605 | 450 | 470 | 320 | 12-30 |
250 | 10 | 76 | 243 | 680 | 450 | 470 | 385 | 12-33 |
300 | 12 | 83 | 283 | 825 | 450 | 470 | 450 | 16-33 |
350 | 14 | 92 | 310 | 900 | 480 | 490 | 510 | 16-36 |
400 | 16 | 102 | 340 | 980 | 480 | 490 | 585 | 16-39 |
450 | 18 | 114 | 380 | 1030 | 640 | 660 | 610 | 20-39 |
500 | 20 | 127 | 410 | 1105 | 640 | 660 | 670 | 20-42 |
