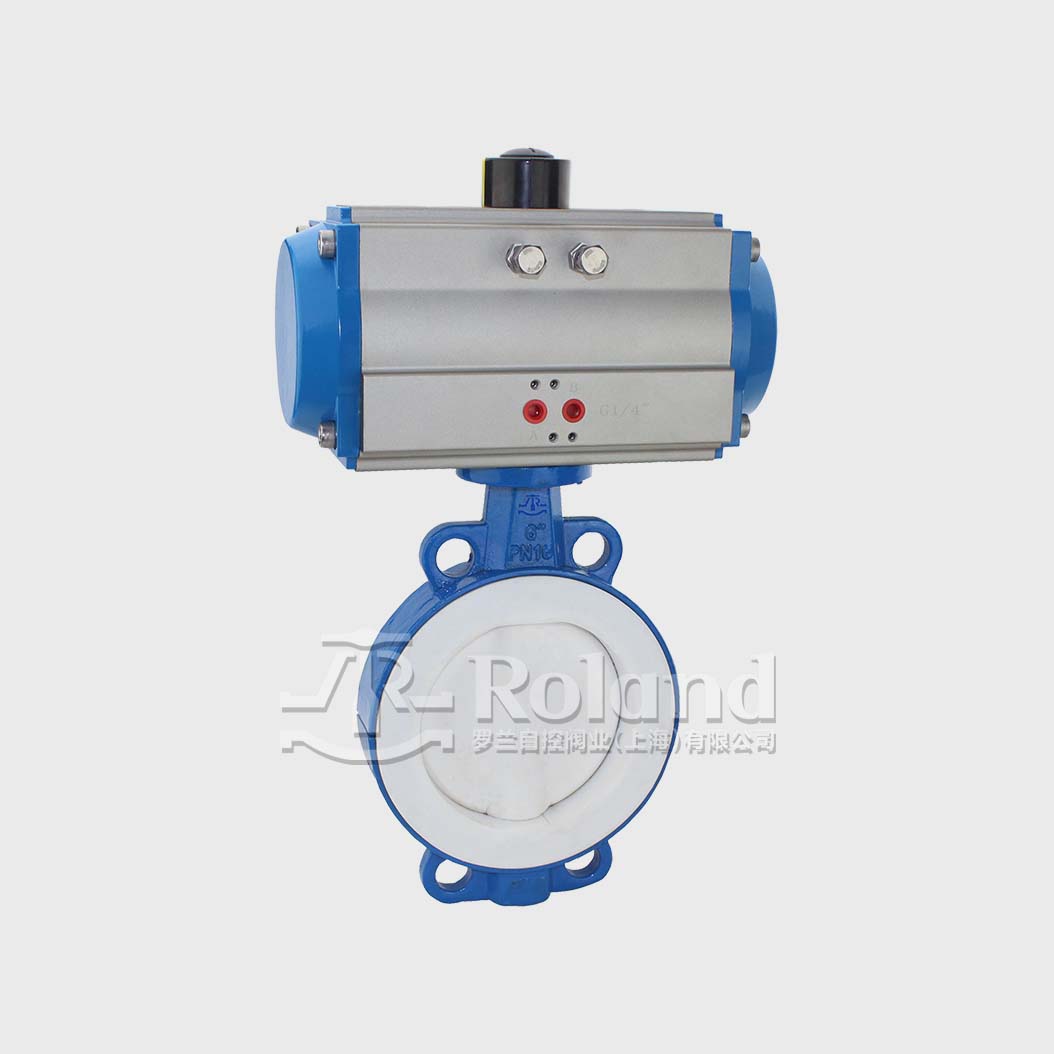

衬氟蝶阀采用带有球形密封表面的衬聚四氟乙烯包衬蝶板,配以阀座基部的硅橡胶衬垫调节阀门的密封性能。
衬里蝶阀是在过流部件、阀体、蝶板、阀杆上采用衬里技术衬里较厚的高分子材料,防腐蚀性能优良,可适用于浓度的酸、碱、盐及氧化剂、还原剂、有机溶剂等介质。
特别是具有严重腐蚀性介质的使用场合,如:硫酸、氢氟酸、磷酸、氯气、强碱、王水等具有强腐蚀性的介质。
是化工、石油、医药、食品、钢铁冶炼、造纸、水电等系统的气体、液体、半流体的管路和容器上作截流和调节设备使用的理想产品。
衬里材质选择:
1、聚全氟乙丙烯 FEP F46
2、四氟乙烯-乙烯 E-TFE F40
3、可溶性四氟 PFA FA
4、聚四氟乙烯 PTFE F4
5、聚偏二氟乙烯 PVDF F2
6、改性聚乙烯 FRPE PO
衬氟阀门专用于控制腐蚀性或强腐蚀性介质,内腔表面可选择各种氟塑料,具有强度高、耐腐蚀的特点
流阻小,流量特性近似倾斜直线,节能效果好
阀体采用熔模精密铸造,强度高、外观光洁;过流部件全部为氟塑料,使用于任意浓度的腐蚀性管路、管线工作,经久耐用
流量特性趋于直线,调节性能好,不会滞留杂物
保证阀轴不与腔内流体介质接触,更换阀轴时非常方便,阀门不需要拆离管道即可完成
密封件可更换,密封性能可靠,可以达到零泄露,并且实现双向密封

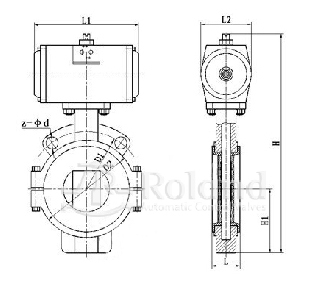

DN | L | D1 | D2 | Z-Φd | H1 | D0 | L1 | L2 | H |
50 | 43 | 125 | 100 | 4-Φ18 | 130 | — | 115 | 52 | 310 |
65 | 46 | 145 | 120 | 4-Φ18 | 147 | — | 115 | 52 | 334 |
80 | 46 | 160 | 135 | 4-Φ18 | 163 | — | 115 | 52 | 346 |
100 | 52 | 180 | 155 | 8-Φ18 | 167 | 150 | 115 | 52 | 384 |
125 | 56 | 210 | 185 | 8-Φ18 | 219 | 150 | 115 | 52 | 410 |
150 | 56 | 240 | 210 | 8-Φ23 | 220 | 200 | 115 | 52 | 435 |
200 | 60 | 295 | 265 | 8-Φ23 | 375 | 240 | 160 | 80 | 535 |
250 | 68 | 350 | 320 | 12-Φ23 | 400 | 240 | 160 | 80 | 580 |
300 | 78 | 400 | 368 | 12-Φ23 | 487 | 320 | 160 | 80 | 634 |
350 | 78 | 460 | 428 | 16-Φ23 | 520 | 320 | 160 | 80 | 689 |
400 | 102 | 515 | 482 | 16-Φ25 | 705 | 400 | 198 | 136 | 831 |
450 | 114 | 565 | 532 | 20-Φ25 | 730 | 400 | 198 | 136 | 876 |
500 | 127 | 620 | 585 | 20-Φ25 | 765 | 400 | 198 | 136 | 966 |
600 | 154 | 725 | 685 | 20-Φ30 | 875 | 500 | 253 | 180 | 1123 |
