您所在的位置: 首页 > 产品中心 >电动衬氟对夹蝶阀

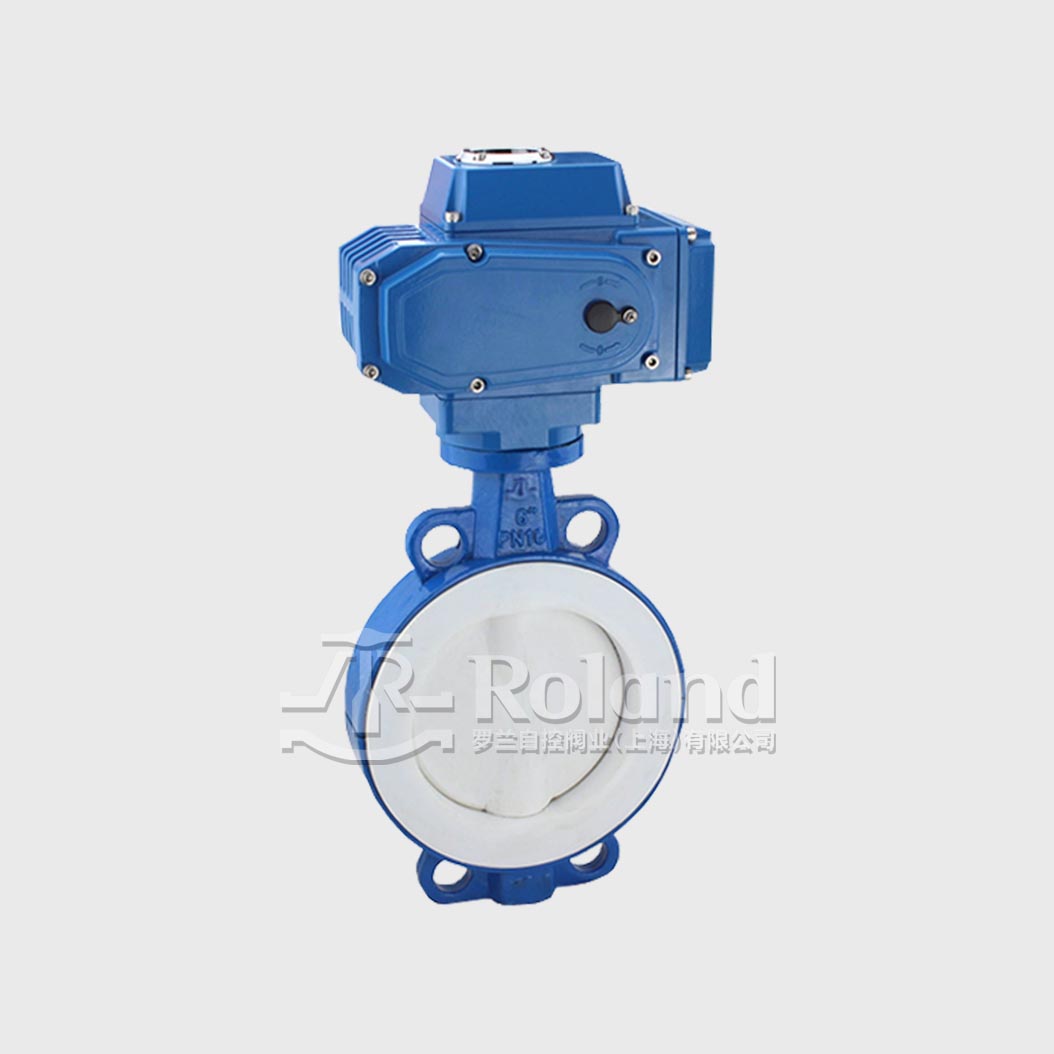

电动衬氟对夹蝶阀
产品系列
CD7 C1FF16-D
密封材质
PTFE
公称通径
DN50 ~ DN2000
连接方式
对夹
公称压力
PN6 ~ PN16
介质温度
PTFE:-29°C ~ 150°C
阀体材质
WCB / 304
驱动方式
电动
备注:如有特殊密封材质或特殊接口,可根据客户需求选型

电动衬氟对夹蝶阀

衬氟蝶阀采用带有球形密封表面的衬聚四氟乙烯包衬蝶板,配以阀座基部的硅橡胶衬垫调节阀门的密封性能。
衬里蝶阀是在过流部件、阀体、蝶板、阀杆上采用衬里技术衬里较厚的高分子材料,防腐蚀性能优良,可适用于浓度的酸、碱、盐及氧化剂、还原剂、有机溶剂等介质。
特别是具有严重腐蚀性介质的使用场合,如:硫酸、氢氟酸、磷酸、氯气、强碱、王水等具有强腐蚀性的介质。
是化工、石油、医药、食品、钢铁冶炼、造纸、水电等系统的气体、液体、半流体的管路和容器上作截流和调节设备使用的理想产品。
衬里材质选择:
1、聚全氟乙丙烯 FEP F46
2、四氟乙烯-乙烯 E-TFE F40
3、可溶性四氟 PFA FA
4、聚四氟乙烯 PTFE F4
5、聚偏二氟乙烯 PVDF F2
6、改性聚乙烯 FRPE PO

产品特色

01

衬氟工艺

衬氟阀门专用于控制腐蚀性或强腐蚀性介质,内腔表面可选择各种氟塑料,具有强度高、耐腐蚀的特点

02

流体阻力小

流阻小,流量特性近似倾斜直线,节能效果好

03

实用性佳

阀体采用熔模精密铸造,强度高、外观光洁;过流部件全部为氟塑料,使用于任意浓度的腐蚀性管路、管线工作,经久耐用

04

调节性能好

流量特性趋于直线,调节性能好,不会滞留杂物

05

易于维修

保证阀轴不与腔内流体介质接触,更换阀轴时非常方便,阀门不需要拆离管道即可完成

06

密封性可靠

密封件可更换,密封性能可靠,可以达到零泄露,并且实现双向密封

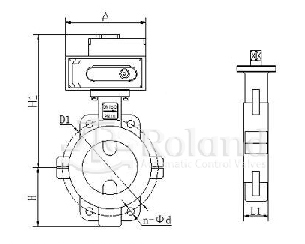

安装尺寸

DNINLHH0ABD0/PN6n-Φd/PN6D0/PN10n-Φd/PN10D0/PN16n-Φd/PN16
50243634381251251104-Φ141254-Φ181254-Φ18
652-1/246704531251251304-Φ141454-Φ181454-Φ18
80346834781251251504-Φ181608-Φ181608-Φ18
1004521055191251251704-Φ181808-Φ181808-Φ18
1255561157133252452008-Φ182108-Φ182108-Φ18
1506561377493252452258-Φ182408-Φ222408-Φ22
2008601648433252452808-Φ182958-Φ2229512-Φ22
250106820694736331333512-Φ1835012-Φ2235512-Φ26
3001278230101336331339512-Φ2240012-Φ2241012-Φ26
3501478248104636331344512-Φ2246016-Φ2247016-Φ26
40016102289113536331349516-Φ2251516-Φ2652516-Φ30
45018114320132846543955016-Φ2256520-Φ2658520-Φ30
50020127343122654643160020-Φ2262020-Φ2665020-Φ33
60024154413139454655670520-Φ2672520-Φ3077020-Φ36
70028165478153454655681024-Φ2684024-Φ3084024-Φ36
80032190525165954655692024-Φ3095024-Φ3395024-Φ39
900362035851748617706102024-Φ30105028-Φ33105028-Φ39
1000402166401805632706112028-Φ30116028-Φ36117028-Φ42
1200482547552035632706134032-Φ33138032-Φ39139032-Φ48
14005627991023107901338156036-Φ36159032-Φ42159036-Φ48
160064318103028458681476176040-Φ36182040-Φ48182040-Φ56
180072356114030608681476197044-Φ39202044-Φ48202044-Φ56
200080406125033509651600218048-Φ42223048-Φ48223048-Φ62
