液控缓闭止回蝶阀是管路控制设备，主要安装于水电站水轮机进口，用作水轮机进口阀；或安装于水利、电力、给排水等各类泵站的水泵出口，代替止回阀和闸阀的作用。
工作时，该阀与管道主机配合，按照水力过渡过程原理，通过预设的启闭程序，实现管路的可靠截止，有效消除管路水锤，起到保护管路系统安全的作用。

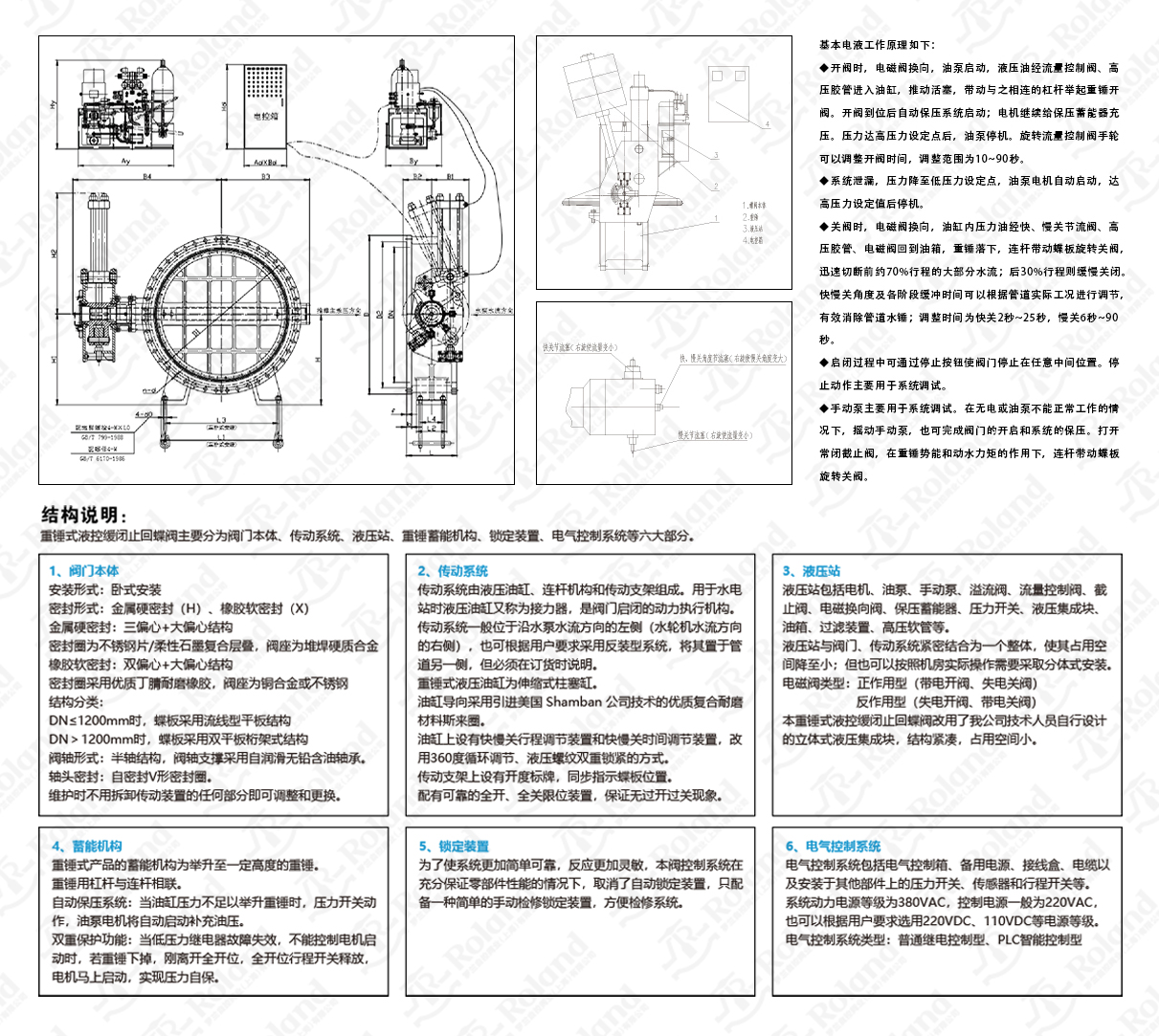

重锤式液控缓闭止回蝶阀储备的关阀能量为重锤势能，又分为重锤式自动保压液控缓闭止回蝶阀（简称重锤保压型）和锁定型重锤式自动保压液控缓闭止回蝶阀（简称重锤锁定型），
使用工况主要有离心泵工况、轴流泵工况和水轮机工况等。
适用于清水、泥沙水、海水等介质。
包括离心式混流泵：先启动泵，延迟预定时间后开阀，各种工况一般均要求在停机或停电的同时关闭阀门
包括轴流式混流泵：泵阀同时开启，或先开阀至一定角度，再启动泵，各种工况一般均要求在停机或停电的同时关闭阀门
开阀水轮机工况：先开启旁通阀平衡压力，再开阀，后开启水轮机，各种工况一般均要求在停机或停电的同时关闭阀门
| DN | D | D1 | b | Z-Φd | L |
| 300 | 445 | 400 | 24.5 | 12-Φ23 | 270 |
| 350 | 505 | 460 | 24.5 | 16-Φ23 | 290 |
| 400 | 565 | 515 | 24.5 | 16-Φ28 | 310 |
| 450 | 615 | 565 | 25.5 | 20-Φ28 | 330 |
| 500 | 670 | 620 | 26.5 | 20-Φ28 | 350 |
| 600 | 780 | 725 | 30 | 20-Φ31 | 390 |
| 700 | 895 | 840 | 32.5 | 24-Φ31 | 430 |
| 800 | 1015 | 950 | 35 | 24-Φ34 | 470 |
| 900 | 1115 | 1050 | 37.5 | 28-Φ34 | 510 |
| 1000 | 1230 | 1160 | 40 | 28-Φ37 | 550 |
| 1200 | 1455 | 1380 | 45 | 32-Φ40 | 630 |
| 1400 | 1675 | 1590 | 46 | 36-Φ43 | 710 |
| 1600 | 1915 | 1820 | 49 | 40-Φ49 | 790 |
| 1800 | 2115 | 2020 | 52 | 44-Φ49 | 870 |
| 2000 | 2325 | 2230 | 55 | 48-Φ49 | 950 |
