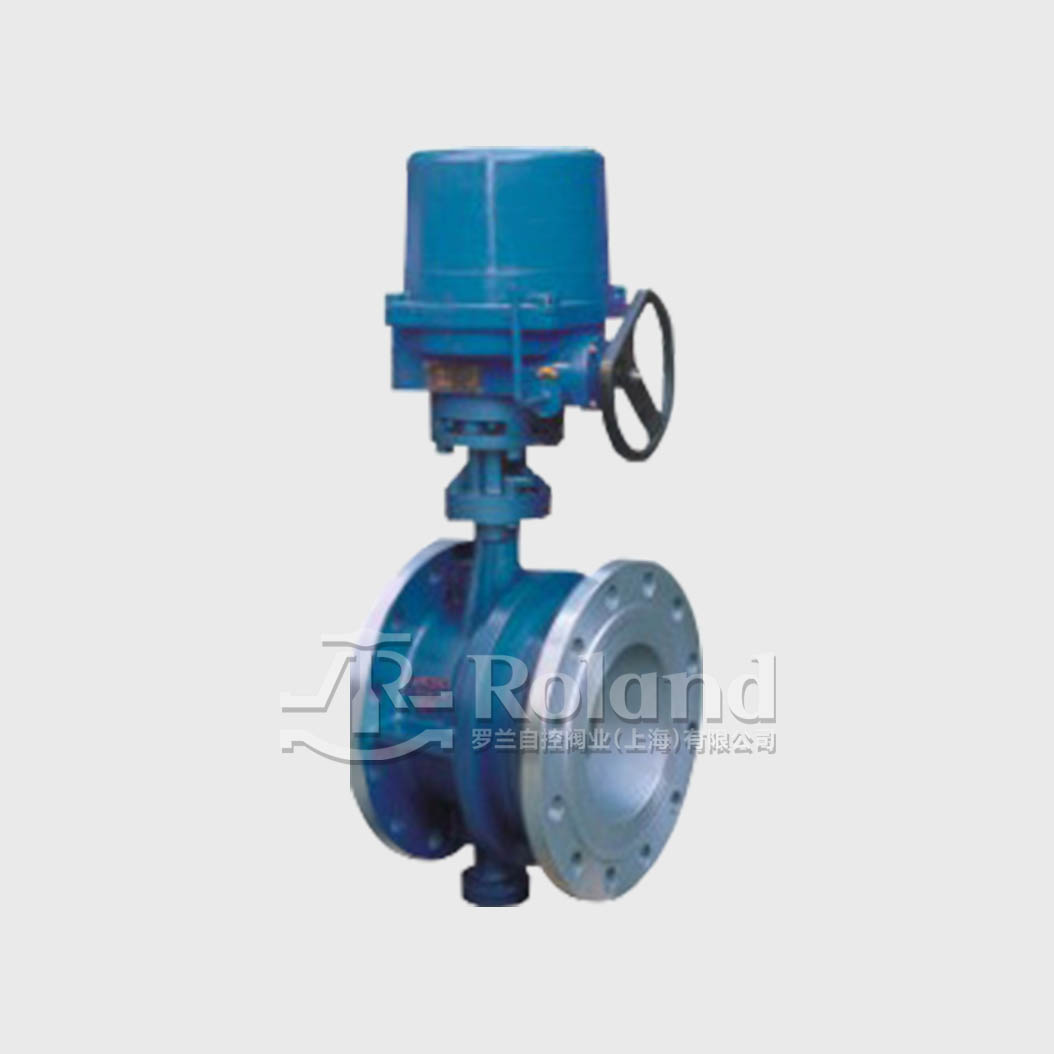

伸缩蝶阀适用于温度≤80℃,公称压力≤1.6MPa的食品、医药、化工、石油、电力、轻纺、造纸等给排水、气体管道上作调节流量和截流介质的作用,具有补偿管道热胀冷缩的功能。
适用于水、空气、蒸汽、煤气、油品类等介质。
流线型蝶板设计,蝶板厚度是介质流经阀体时候唯一的阻力,过流面积大,流阻小
伸缩蝶阀除了能作调节和截流作用,还能补偿管道温差所产生的热胀冷缩功能
阀门启闭时,阀瓣和阀座只会发生瞬时接触,从而使阀盘仅受到轻微的碰撞,减轻了阀瓣与阀座产生的摩擦
整体烤漆、能有效地防止锈蚀且只要更换密封阀座密封材料,就可使用于不同介质
本阀具有双向密封功能,安装时不受介质流向的控制,也不受空间位置的影响,可在任何方向安装
密封件可更换,密封性能可靠,可以达到零泄露,并且实现双向密封
外形尺寸
DN | H | H1 | 最大长度 | 最小长度 | 设计长度 | A | B | 电动装置型号 |
50 | 80 | 440 | 186 | 156 | 171 | 250 | 255 | QB10-1 |
65 | 95 | 445 | 190 | 160 | 175 | 250 | 255 | QB10-1 |
80 | 98 | 476 | 198 | 166 | 182 | 250 | 255 | QB10-1 |
100 | 114 | 504 | 228 | 188 | 208 | 250 | 255 | QB10-1 |
125 | 128 | 550 | 240 | 201 | 220 | 250 | 255 | QB20-1 |
150 | 139 | 652 | 240 | 206 | 226 | 300 | 315 | QB20-1 |
200 | 174 | 732 | 265 | 219 | 242 | 300 | 315 | QB60-1 |
250 | 215 | 823 | 295 | 240 | 267 | 300 | 315 | QB60-1 |
300 | 245 | 877 | 308 | 254 | 282 | 300 | 315 | QB120-1 |
350 | 270 | 932 | 327 | 272 | 300 | 300 | 315 | QB120-1 |
400 | 305 | 1047 | 368 | 308 | 338 | 300 | 315 | QB250-1 |
450 | 325 | 1092 | 370 | 310 | 340 | 575 | 714 | QB250-1 |
500 | 360 | 1182 | 392 | 332 | 362 | 575 | 714 | QB250-1 |
600 | 445 | 1380 | 441 | 375 | 408 | 656 | 810 | QB500-0.5 |
700 | 505 | 1502 | 460 | 400 | 445 | 656 | 810 | QB500-0.5 |
800 | 560 | 1545 | 499 | 445 | 475 | 656 | 810 | ZA60 |
900 | 630 | 1710 | 520 | 460 | 490 | 785 | 863 | ZA60 |
1000 | 680 | 1805 | 600 | 530 | 565 | 785 | 863 | ZA60 |
1200 | 795 | 2096 | 675 | 571 | 623 | 785 | 863 | ZA120 |
1400 | 900 | 2296 | 760 | 684 | 722 | 790 | 1338 | ZA120 |
1600 | 1100 | 2720 | 860 | 770 | 815 | 868 | 1476 | ZA240 |
1800 | 1124 | 2830 | 930 | 830 | 880 | 868 | 1476 | ZA240 |
2000 | 1292 | 3120 | 1020 | 920 | 970 | 965 | 1600 | ZA240 |
法兰尺寸和螺栓孔尺寸
DN | D/PN6 | D1/PN6 | D2/PN6 | n-d/PN6 | D/PN10 | D1/PN10 | D2/PN10 | n-d/PN10 | D/PN16 | D1/PN16 | D2/PN16 | n-d/PN16 |
50 | 140 | 110 | 88 | 4-14 | 165 | 125 | 99 | 4-18 | 165 | 125 | 99 | 4-18 |
65 | 160 | 130 | 108 | 4-14 | 185 | 145 | 118 | 4-18 | 185 | 145 | 118 | 4-18 |
80 | 190 | 150 | 124 | 4-18 | 200 | 160 | 132 | 8-18 | 200 | 160 | 132 | 8-18 |
100 | 210 | 170 | 144 | 4-18 | 220 | 180 | 156 | 8-18 | 220 | 180 | 156 | 8-18 |
125 | 240 | 200 | 174 | 8-18 | 250 | 210 | 184 | 8-18 | 250 | 210 | 184 | 8-18 |
150 | 265 | 225 | 199 | 8-18 | 285 | 240 | 211 | 8-22 | 285 | 240 | 211 | 8-22 |
200 | 320 | 280 | 254 | 8-18 | 340 | 295 | 266 | 8-22 | 340 | 295 | 266 | 12-22 |
250 | 375 | 335 | 309 | 12-18 | 395 | 350 | 319 | 12-22 | 405 | 355 | 319 | 12-26 |
300 | 440 | 395 | 363 | 12-22 | 445 | 400 | 370 | 12-22 | 460 | 410 | 370 | 12-26 |
350 | 490 | 445 | 413 | 12-22 | 505 | 460 | 429 | 16-22 | 520 | 470 | 429 | 16-26 |
400 | 540 | 495 | 463 | 16-22 | 565 | 515 | 480 | 16-22 | 580 | 525 | 480 | 16-30 |
450 | 595 | 550 | 518 | 16-22 | 615 | 565 | 530 | 20-26 | 640 | 585 | 548 | 20-30 |
500 | 645 | 600 | 568 | 20-22 | 670 | 620 | 582 | 20-26 | 715 | 650 | 609 | 20-33 |
600 | 755 | 705 | 667 | 20-26 | 780 | 725 | 682 | 20-30 | 840 | 770 | 720 | 20-36 |
700 | 860 | 810 | 772 | 24-26 | 895 | 840 | 794 | 24-30 | 910 | 840 | 794 | 24-36 |
800 | 975 | 920 | 878 | 24-30 | 1015 | 950 | 901 | 24-33 | 1025 | 950 | 901 | 24-39 |
900 | 1075 | 1020 | 978 | 24-30 | 1115 | 1050 | 1001 | 28-33 | 1125 | 1050 | 1001 | 28-39 |
1000 | 1175 | 1120 | 1078 | 28-30 | 1230 | 1160 | 1112 | 28-36 | 1255 | 1170 | 1112 | 28-42 |
1200 | 1405 | 1340 | 1295 | 32-33 | 1455 | 1380 | 1328 | 32-39 | 1485 | 1390 | 1328 | 32-48 |
1400 | 1630 | 1560 | 1510 | 36-36 | 1675 | 1530 | 1530 | 36-42 | 1685 | 1590 | 1530 | 36-48 |
1600 | 1830 | 1760 | 1710 | 40-36 | 1915 | 1820 | 1750 | 40-48 | 1930 | 1820 | 1750 | 40-56 |
1800 | 2045 | 1970 | 1718 | 44-39 | 2115 | 2020 | 1950 | 44-48 | 2130 | 2020 | 1950 | 44-56 |
2000 | 2265 | 2180 | 2125 | 48-48 | 2325 | 2230 | 2150 | 48-48 | 2345 | 2230 | 2150 | 48-62 |
