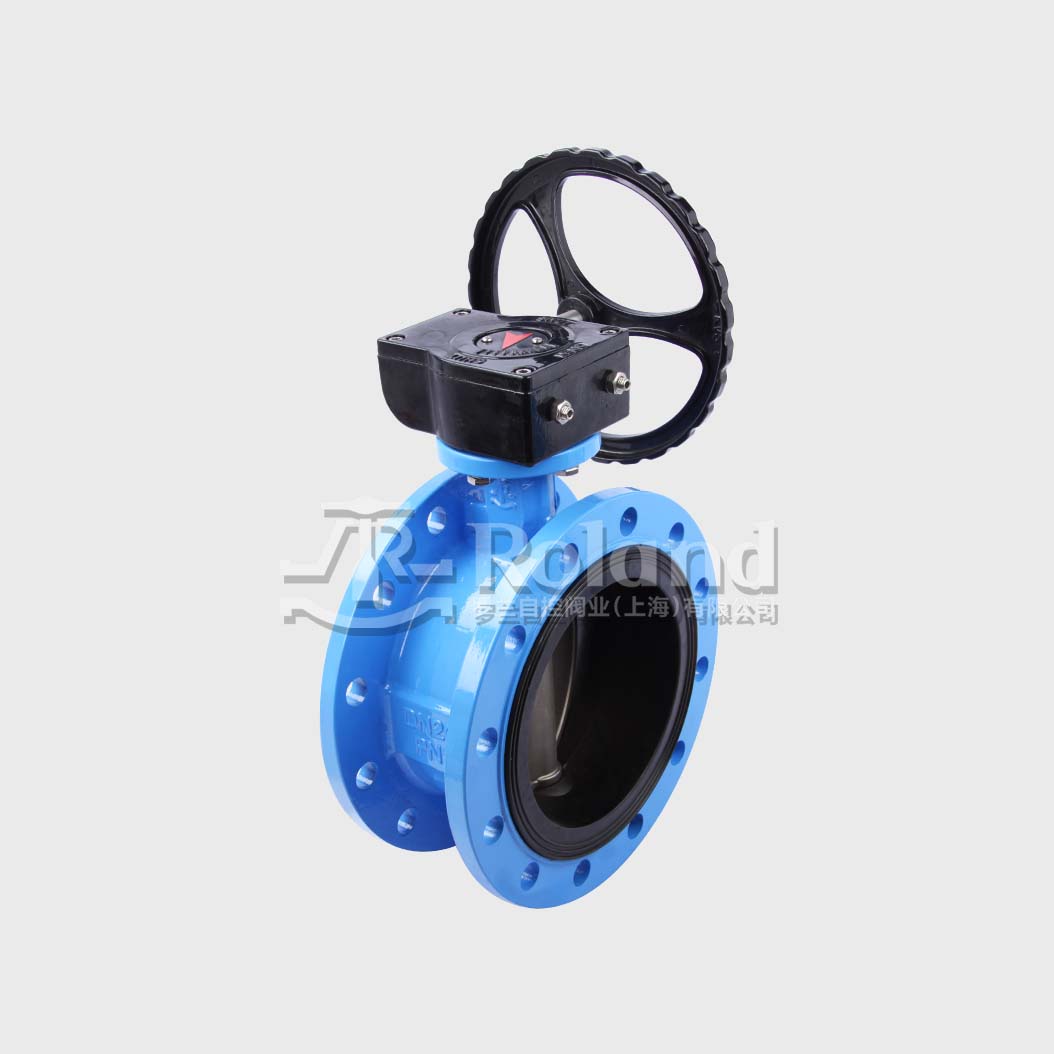

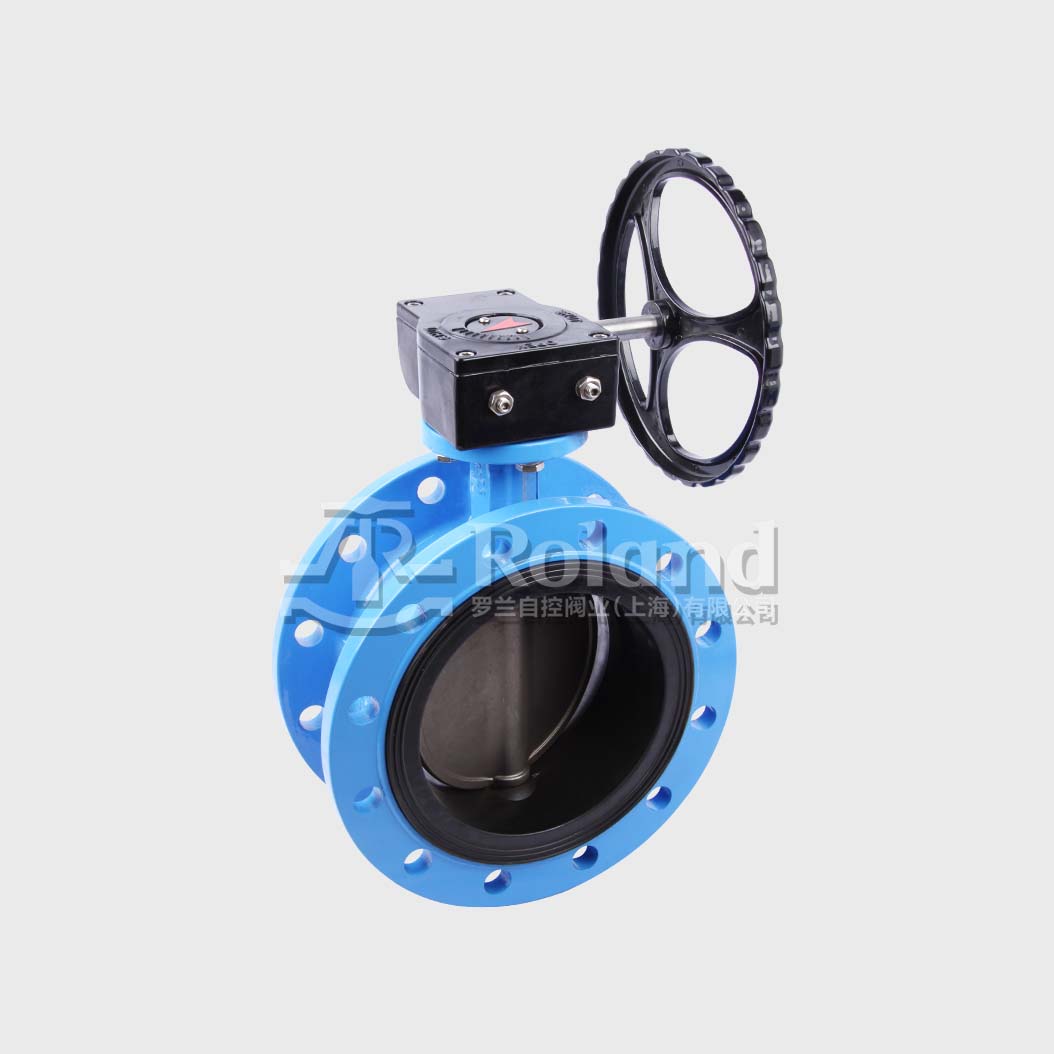

蝶阀是用圆盘式启闭件往复回转90度左右来开启、关闭和调节流体通道的一种阀门。中线对夹式蝶阀的出现是继蝶阀替代闸阀后第二次技术革新。
中线对夹蝶阀的密封副可以采用橡胶、氟塑料这样的弹性材料,但软密封中线对夹蝶阀有一个局限性,就是受到密封副材质的影响,阀门有使用温度的限制。
中线对夹蝶阀适用于石油、化工、食品、造纸、医药、电力、城市燃气、城市供热、水处理等工业中,起着切断和调节作用,同时在热电站的冷凝器及冷却水系统中也有应用。
流线型蝶板设计,使流体阻力损失小,蝶板的厚度是介质流经阀体时候唯一的阻力
橡胶密封圈即可位于阀体上,也可以位于蝶板上,可适用不同特点的介质,供用户选择
本阀采用中线结构,具有越关越紧的密封功能,密封性能可靠
整体烤漆、能有效地防止锈蚀且只要更换密封阀座密封材料,就可使用于不同介质
本阀具有双向密封功能,安装时不受介质流向的控制,也不受空间位置的影响,可在任何方向安装
密封件可更换,密封性能可靠,可以达到零泄露,并且实现双向密封

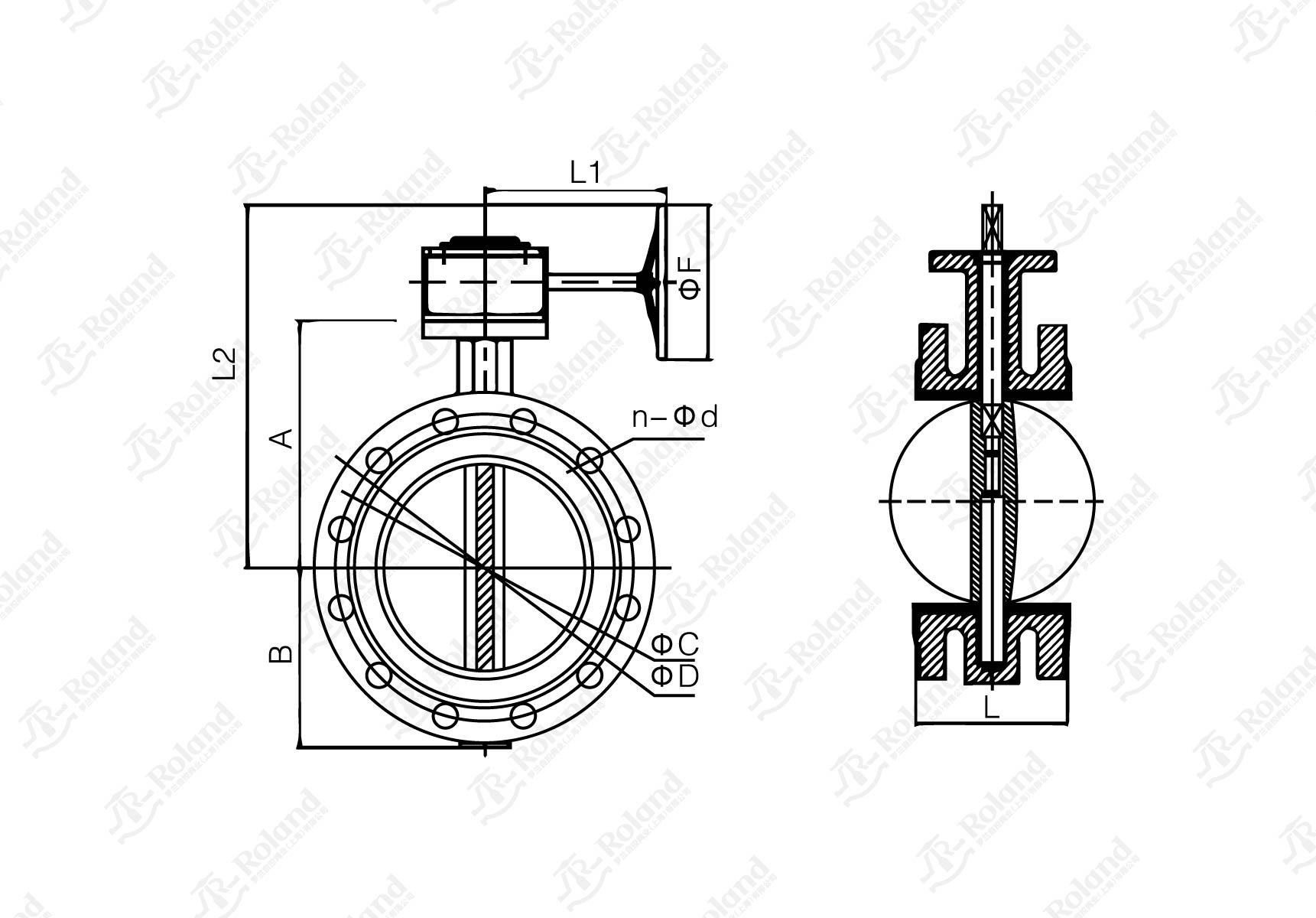

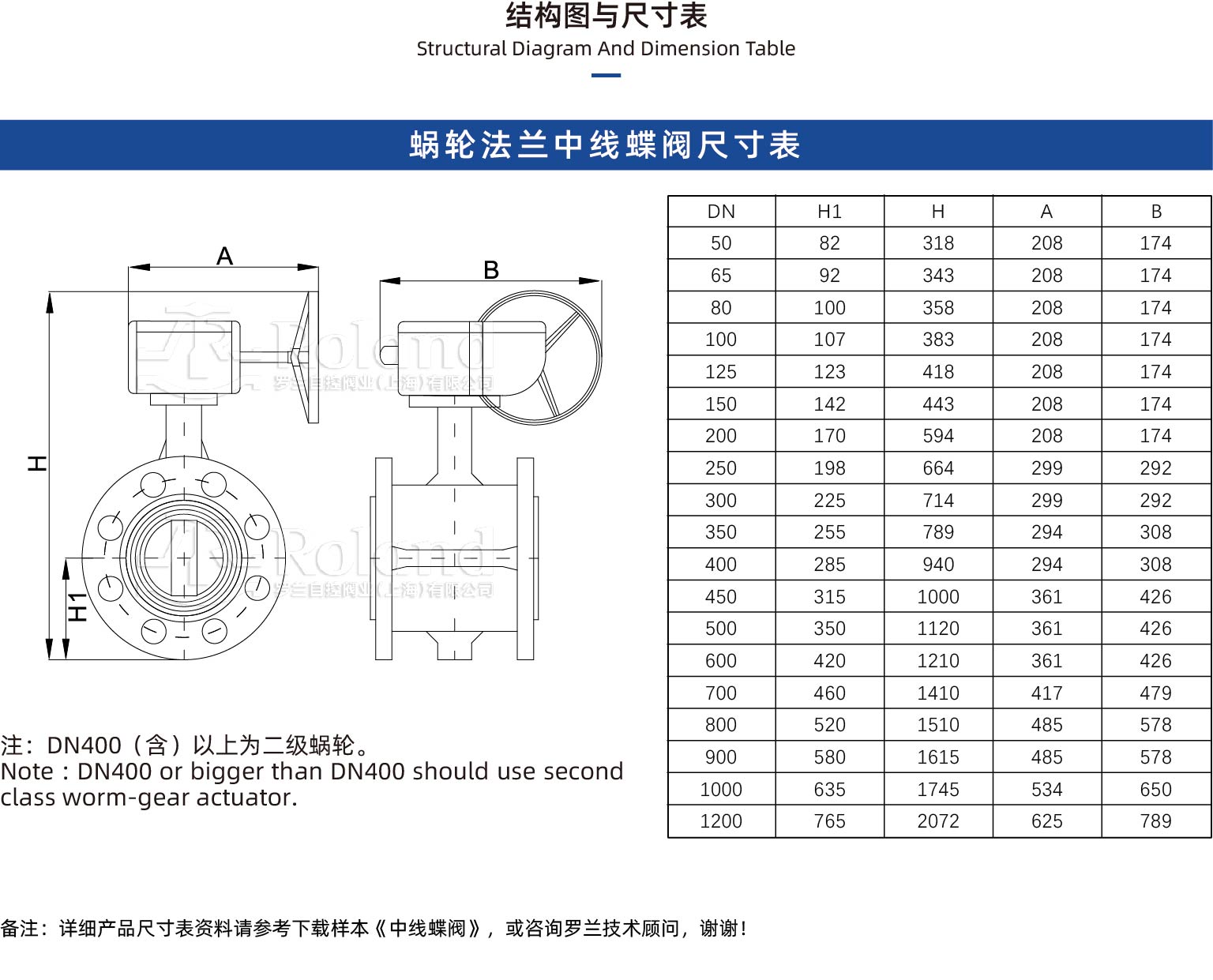

DN | inch | ΦD | ΦC | n-Φd | A | B | L1 | L2 | L | ΦF | KG |
DN50 | 2’’ | 165 | 125 | 4-Φ19 | 131 | 83 | 155 | 221 | 108 | 125 | 8.6 |
DN65 | 2-1/ 2’’ | 185 | 145 | 4-Φ19 | 142 | 85 | 155 | 232 | 112 | 125 | 10.5 |
DN80 | 3’’ | 200 | 160 | 8-Φ19 | 155 | 93 | 155 | 245 | 114 | 125 | 11.4 |
DN100 | 4’’ | 220 | 180 | 8-Φ19 | 168 | 109 | 155 | 258 | 127 | 125 | 14.6 |
DN125 | 5’’ | 250 | 210 | 8-Φ19 | 184 | 122 | 155 | 274 | 140 | 125 | 19.0 |
DN150 | 6’’ | 285 | 240 | 8-Φ23 | 202 | 138 | 155 | 292 | 140 | 125 | 22.5 |
DN200 | 8’’ | 340 | 295 | 12-Φ23 | 241 | 162 | 170 | 269 | 152 | 200 | 33.4 |
DN250 | 10’’ | 405 | 355 | 12-Φ28 | 272 | 195 | 170 | 400 | 165 | 200 | 46.3 |
DN300 | 12’’ | 460 | 410 | 12-Φ28 | 308 | 222 | 170 | 436 | 178 | 250 | 59.5 |
DN350 | 14’’ | 520 | 470 | 16-Φ28 | 330 | 250 | 250 | 521 | 190 | 300 | 90.6 |
DN400 | 16’’ | 580 | 525 | 16-Φ31 | 375 | 292 | 292 | 566 | 216 | 300 | 115.0 |
DN450 | 18’’ | 640 | 585 | 20-Φ31 | 405 | 307 | 307 | 647 | 222 | 400 | 161.0 |
DN500 | 20’’ | 715 | 650 | 20-Φ34 | 450 | 342 | 342 | 692 | 229 | 400 | 179.0 |
DN600 | 24’’ | 840 | 770 | 20-Φ37 | 518 | 433 | 433 | 816 | 267 | 500 | 257.0 |
