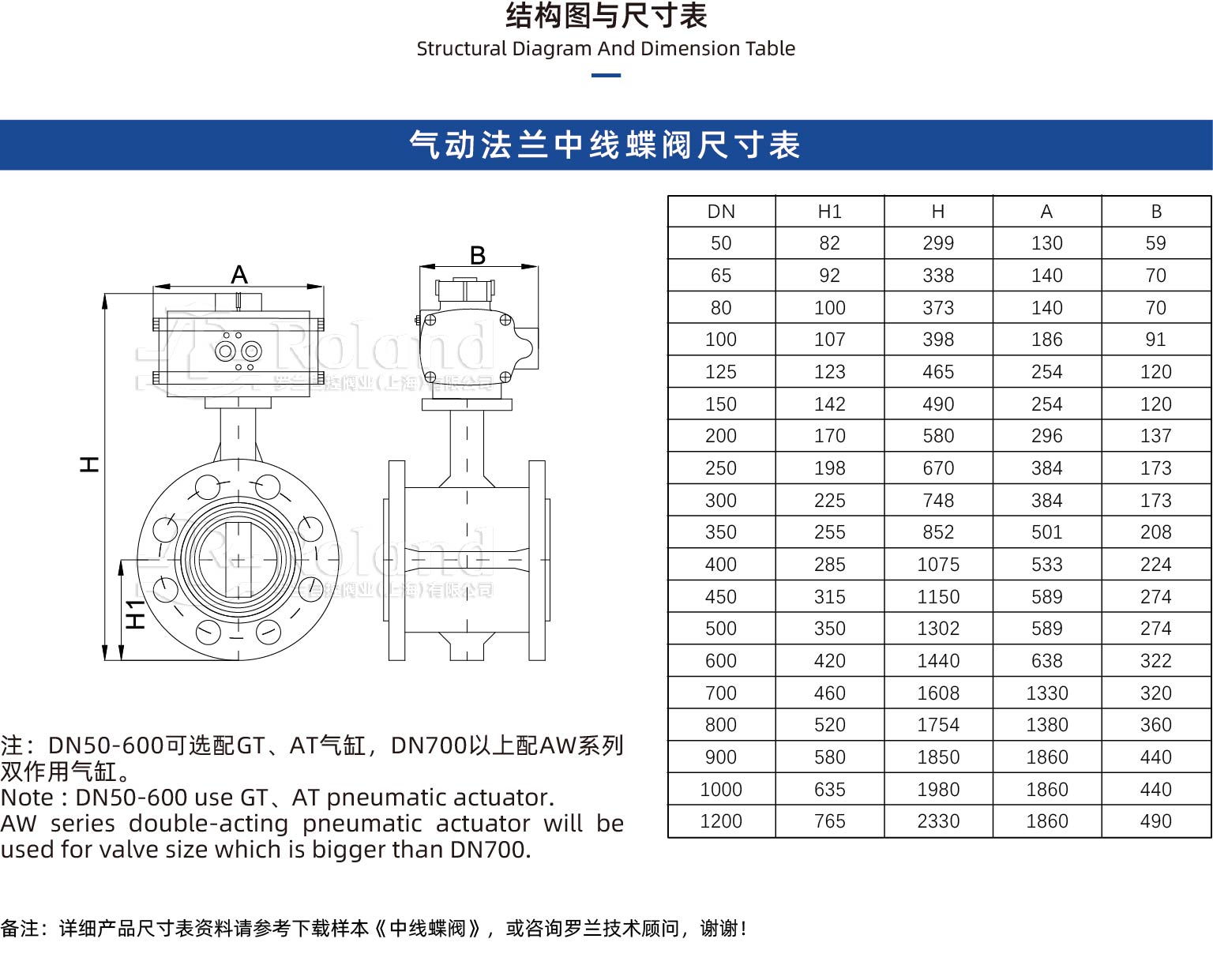

简介 概述 特色 尺寸

样本下载

Sample download

CAD图纸

The CAD drawings

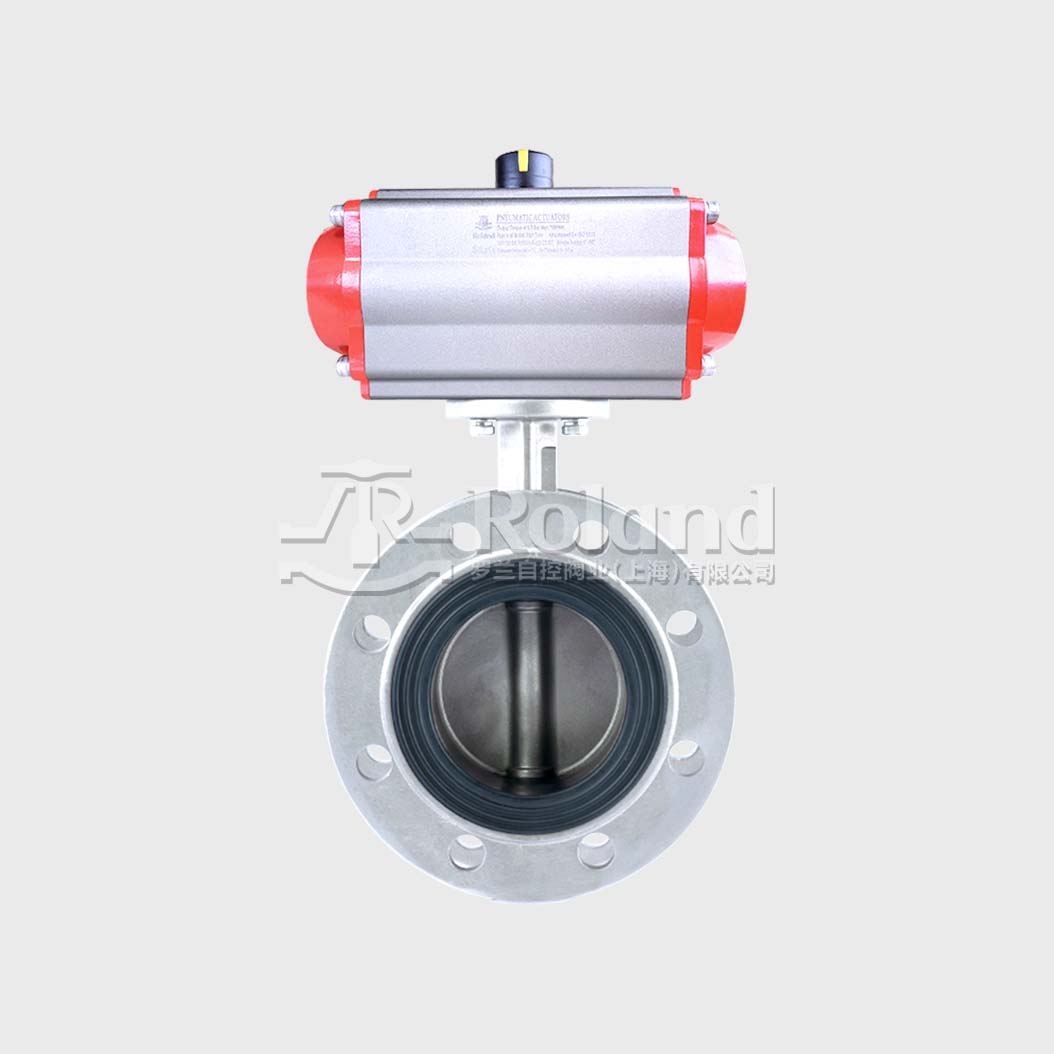

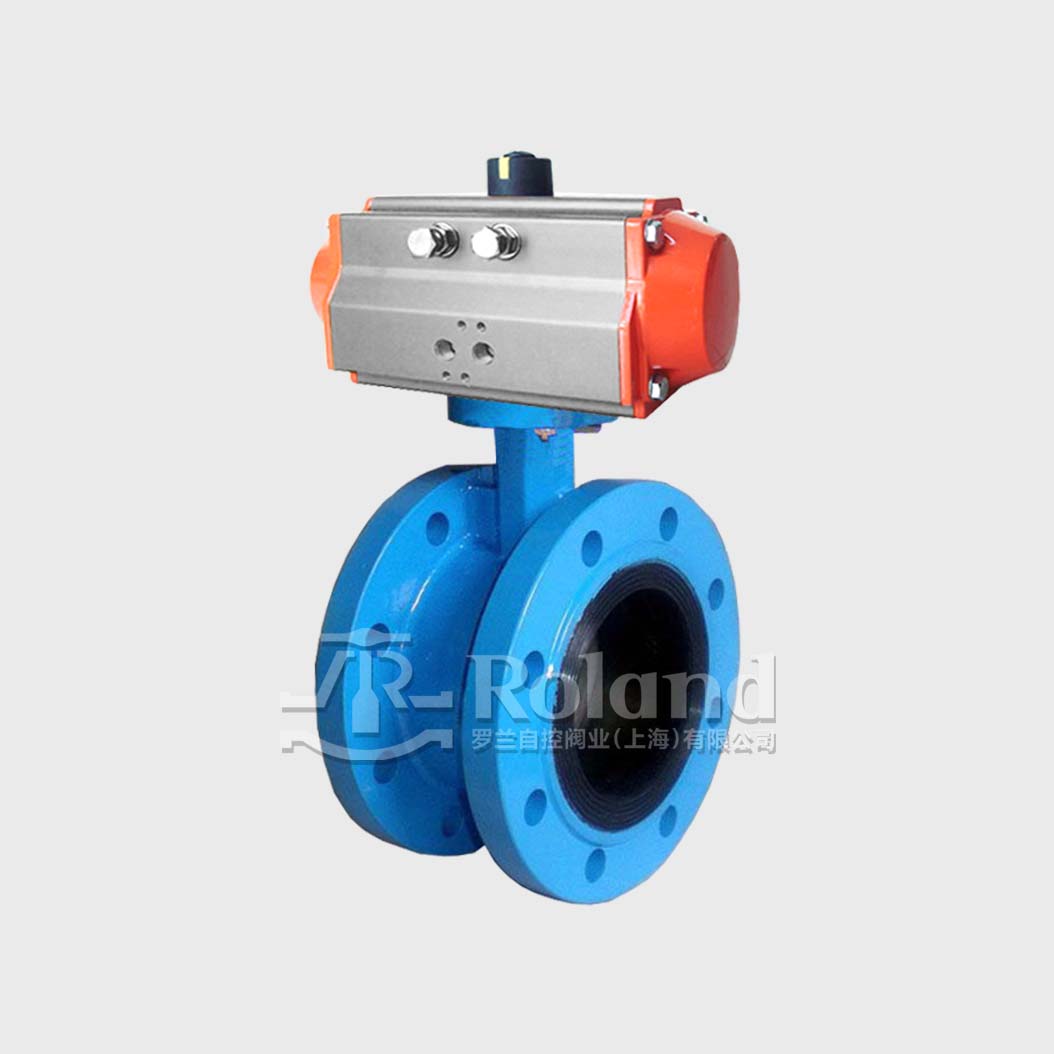

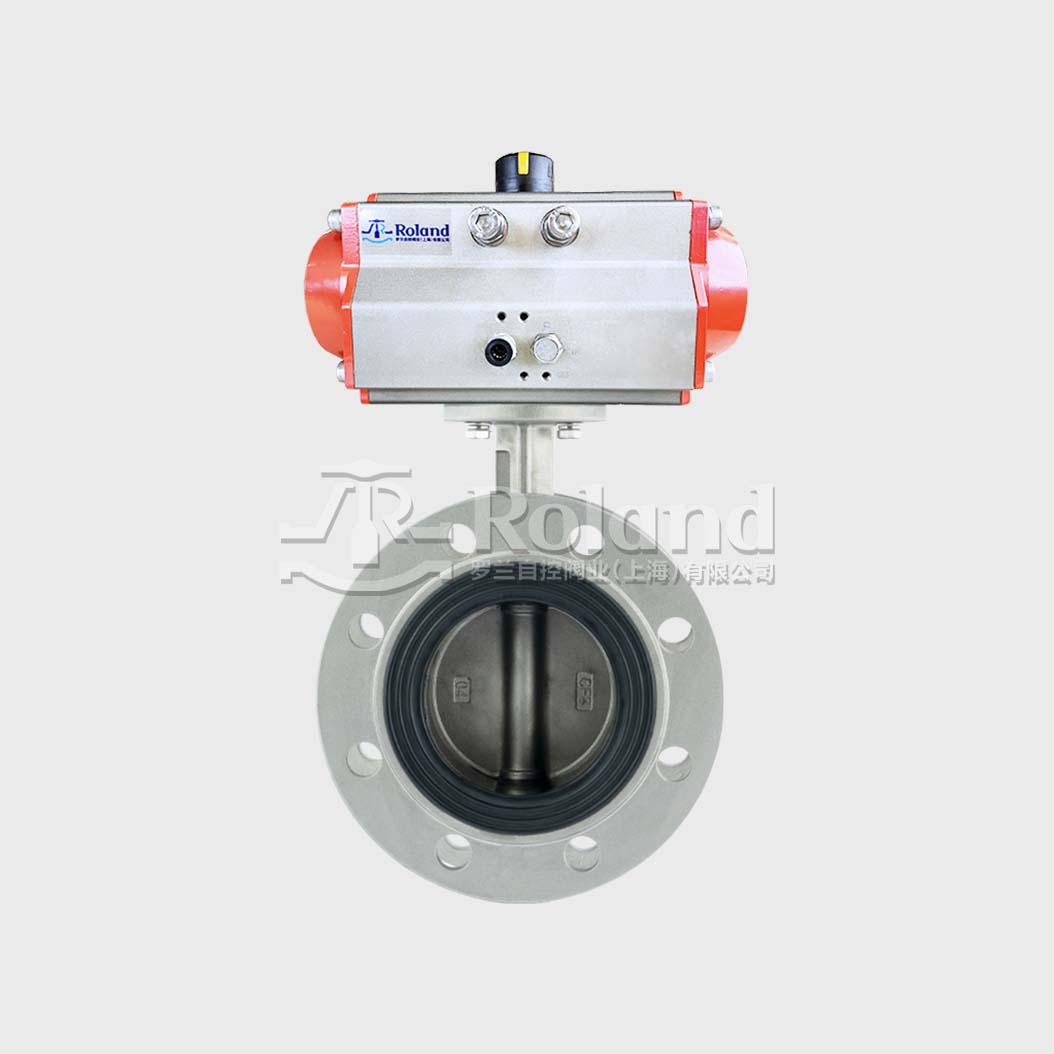

气动法兰中线蝶阀
公称通径
DN50 ~ DN2000
密封材质
NBR / EPDM / PTFE
公称压力
PN10 ~ PN16 / CLASS150
连接方式
法兰
适用介质
液体、气体、油品等
适用温度
软密封：≤150°C
阀体材质
QT450 / WCB / 304 / 316
驱动方式
气动
产品简介
罗兰气动中线法兰蝶阀结合了气动执行器的快速响应与中线蝶阀的经典密封原理，为各种工业系统提供了一种高效、经济的流体控制解决方案。通过法兰连接方式，这款蝶阀易于安装于各种管道系统中，特别适合于水处理、供暖通风、轻工业以及化工等领域的广泛应用。
备注：如有特殊密封材质或特殊接口，可根据客户需求选型

产品特色

01

流线型蝶板设计，使流体阻力损失小，蝶板的厚度是介质流经阀体时候唯一的阻力。

02

橡胶密封圈即可位于阀体上，也可以位于蝶板上，可适用不同特点的介质，供用户选择。

03

本阀采用中线结构，具有越关越紧的密封功能，密封性能可靠。

04

整体烤漆、能有效地防止锈蚀且只要更换密封阀座密封材料，就可使用于不同介质。

05

本阀具有双向密封功能，安装时不受介质流向的控制，也不受空间位置的影响，可在任何方向安装。

06

密封性可靠，密封件可更换，密封性能可靠，可以达到零泄露，并且实现双向密封。
