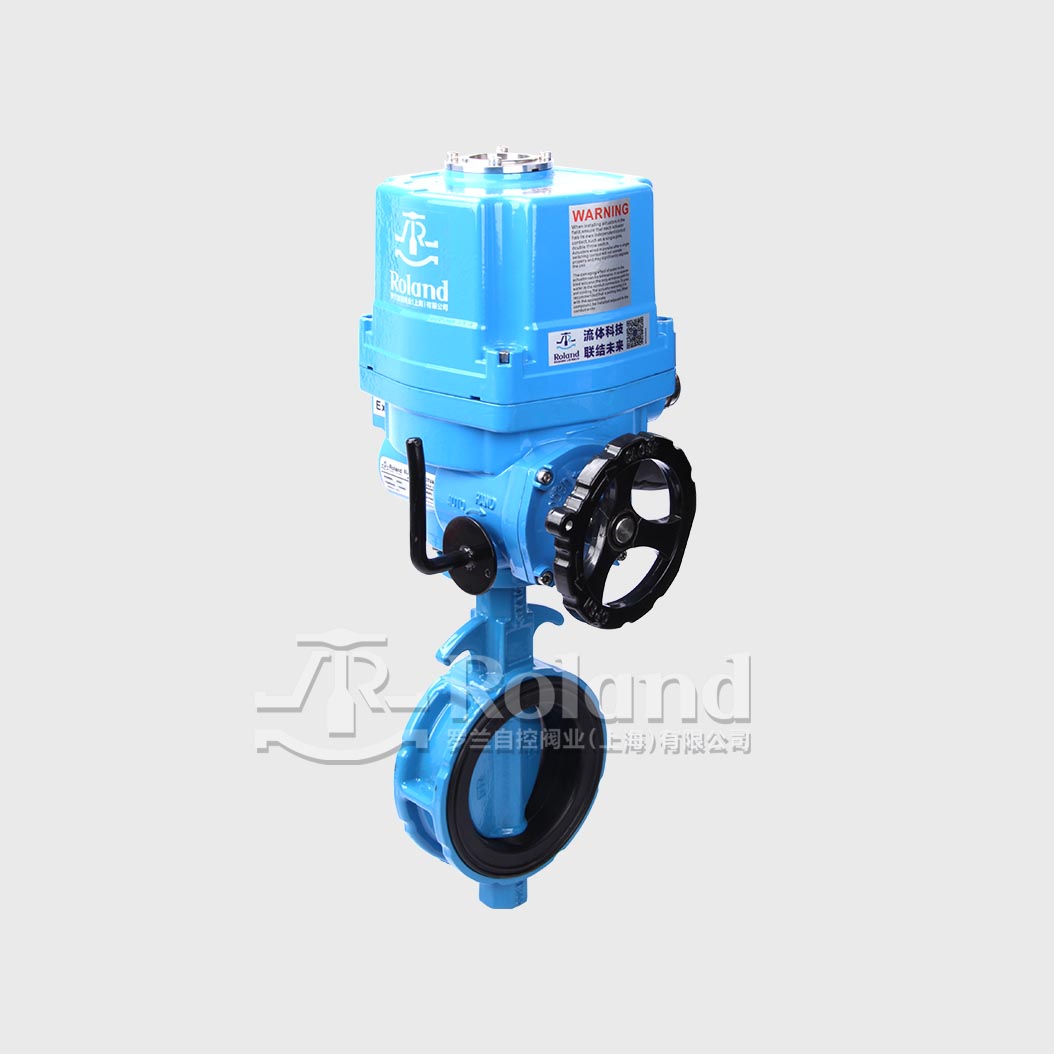

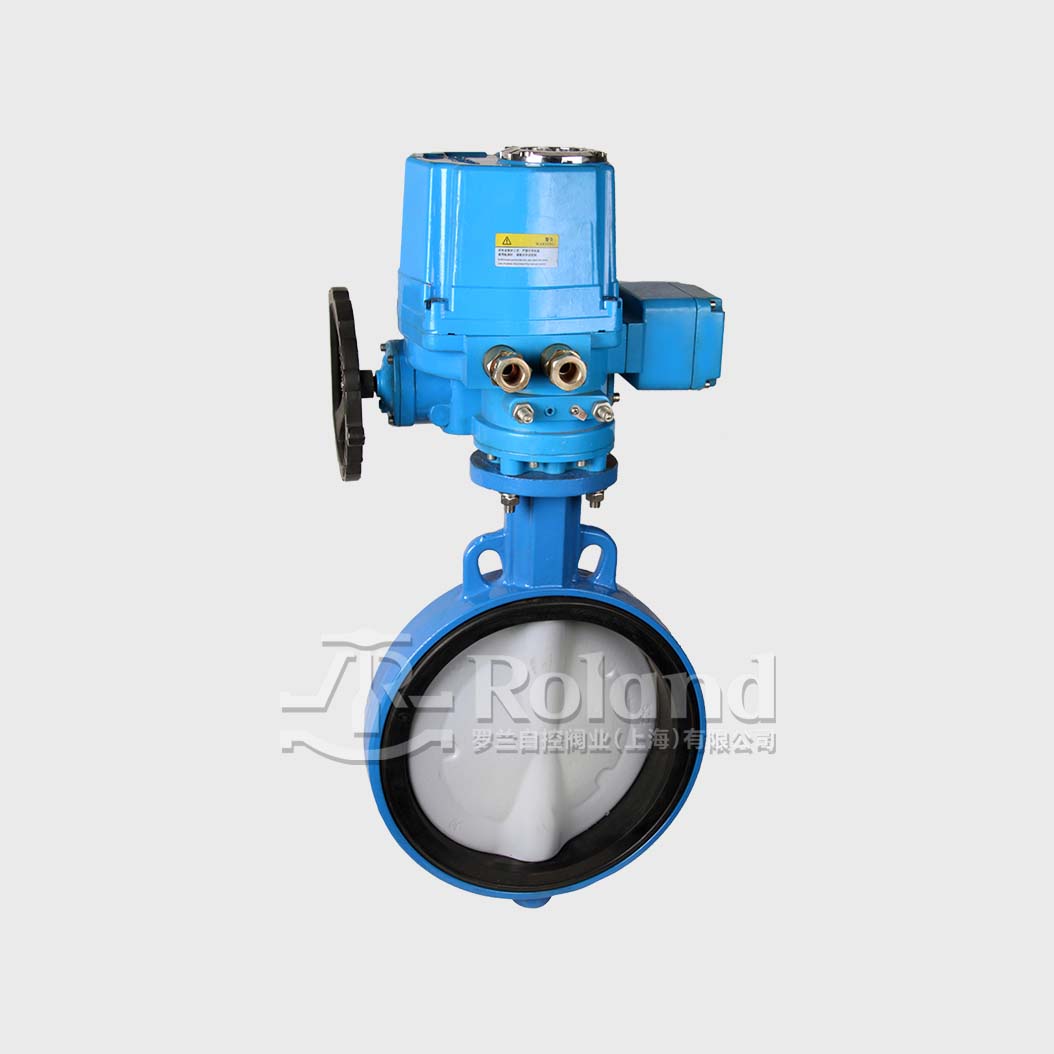

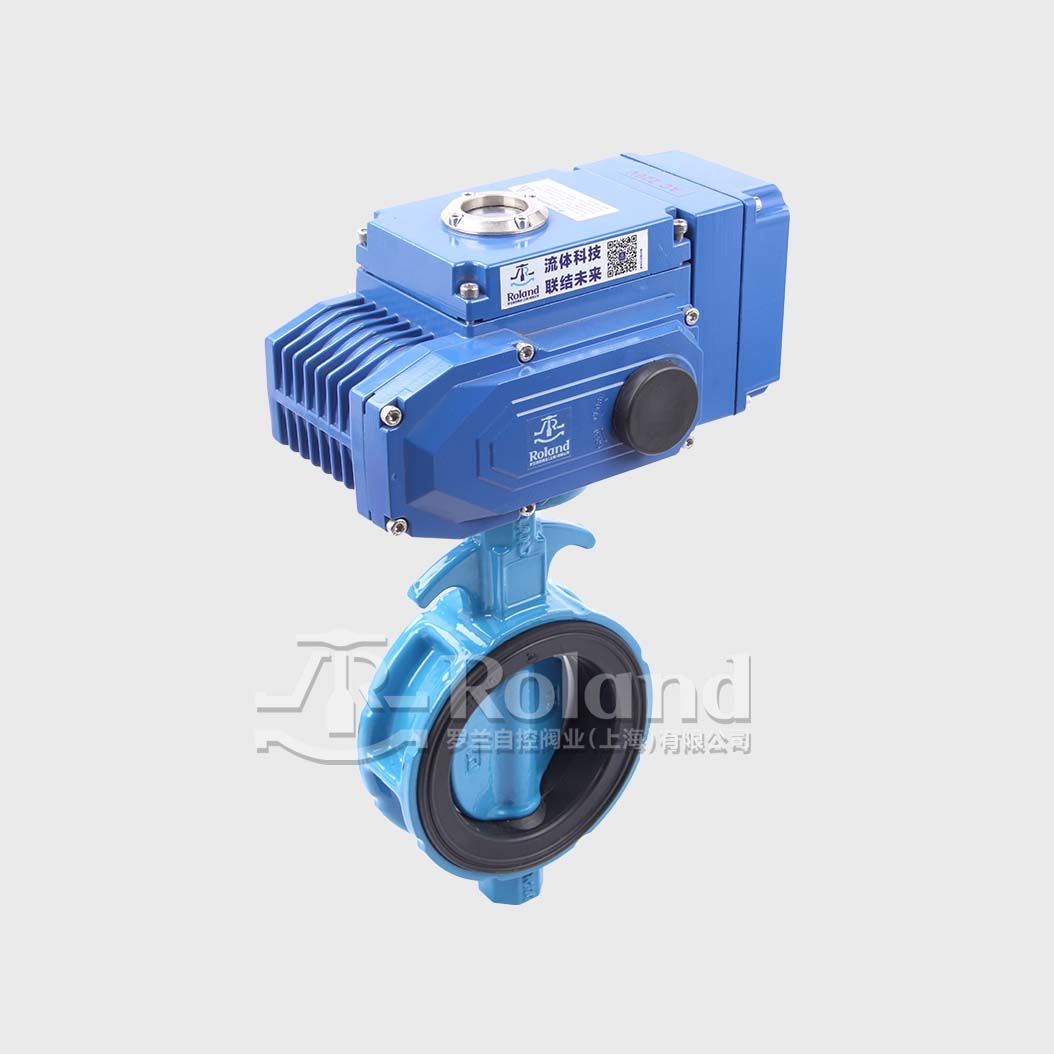

蝶阀是用圆盘式启闭件往复回转90度左右来开启、关闭和调节流体通道的一种阀门。中线对夹式蝶阀的出现是继蝶阀替代闸阀后第二次技术革新。
中线对夹蝶阀的密封副可以采用橡胶、氟塑料这样的弹性材料,但软密封中线对夹蝶阀有一个局限性,就是受到密封副材质的影响,阀门有使用温度的限制。
中线对夹蝶阀适用于石油、化工、城市燃气、城市供热、水处理等工业中,起着切断和调节作用,同时在热电站的冷凝器及冷却水系统中也有应用。
流线型蝶板设计,使流体阻力损失小,蝶板的厚度是介质流经阀体时候唯一的阻力
橡胶密封圈即可位于阀体上,也可以位于蝶板上,可适用不同特点的介质,供用户选择
本阀采用中线结构,具有越关越紧的密封功能,密封性能可靠
整体烤漆、能有效地防止锈蚀且只要更换密封阀座密封材料,就可使用于不同介质
本阀具有双向密封功能,安装时不受介质流向的控制,也不受空间位置的影响,可在任何方向安装
密封件可更换,密封性能可靠,可以达到零泄露,并且实现双向密封

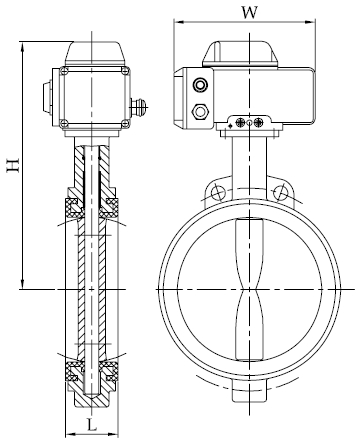

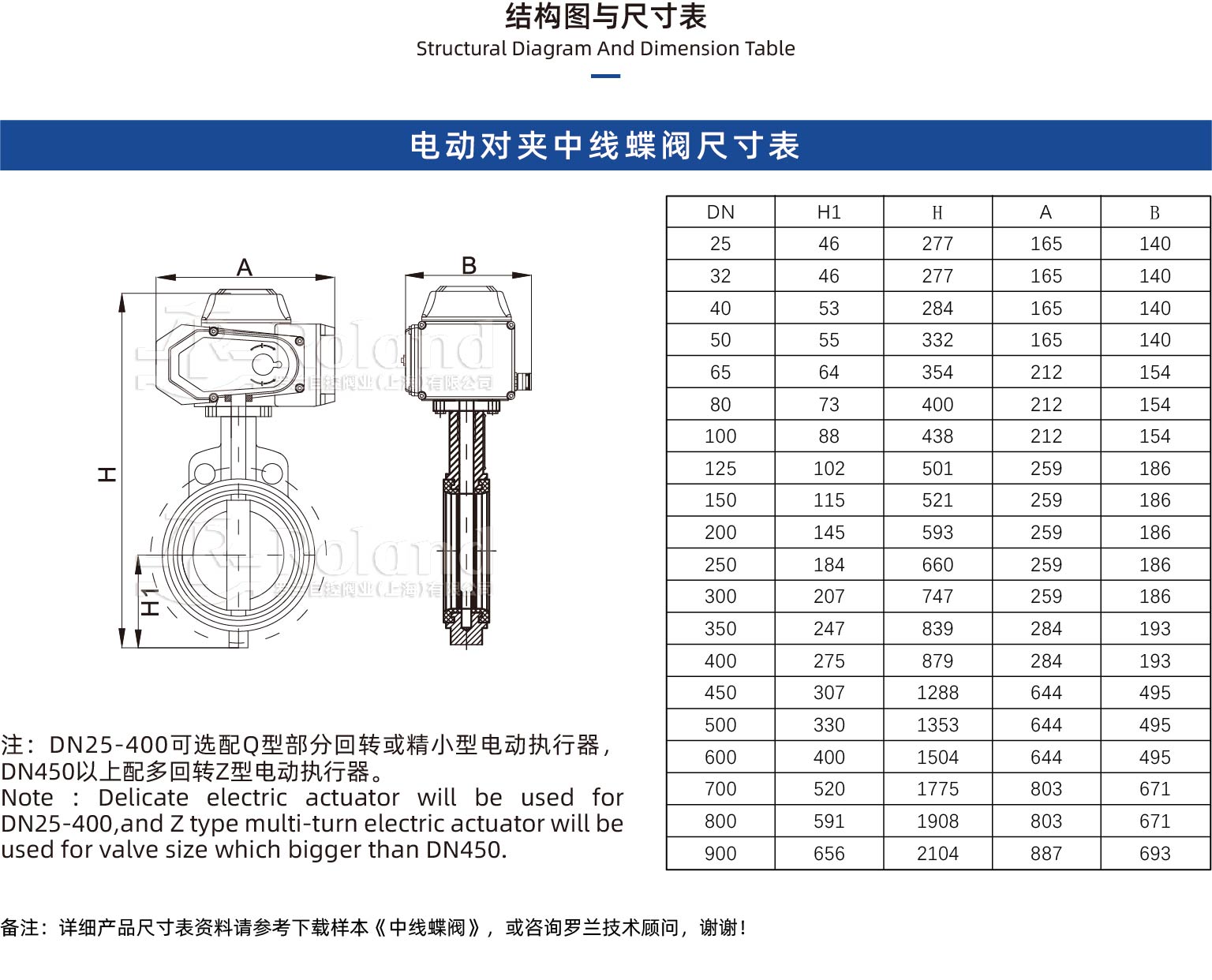

DN | L | H | H1 | A | B | ΦD-PN6 | ΦD-PN10 | ΦD-PN16 |
50 | 43 | 77 | 443 | 125 | 125 | 88 | 99 | 99 |
65 | 46 | 85 | 463 | 125 | 125 | 108 | 118 | 118 |
80 | 46 | 95 | 483 | 125 | 125 | 124 | 132 | 132 |
100 | 52 | 105 | 498 | 125 | 125 | 144 | 156 | 156 |
125 | 56 | 129 | 682 | 325 | 245 | 174 | 184 | 184 |
150 | 56 | 132 | 736 | 325 | 245 | 199 | 211 | 211 |
200 | 60 | 165 | 800 | 325 | 245 | 254 | 266 | 266 |
250 | 68 | 197 | 895 | 363 | 313 | 309 | 319 | 319 |
300 | 78 | 234 | 956 | 363 | 313 | 363 | 370 | 370 |
350 | 78 | 283 | 1029 | 363 | 313 | 413 | 429 | 429 |
400 | 102 | 325 | 1103 | 363 | 313 | 463 | 480 | 480 |
450 | 114 | 369 | 1186 | 465 | 469 | 518 | 530 | 548 |
500 | 127 | 404 | 1280 | 546 | 431 | 568 | 582 | 609 |
600 | 154 | 470 | 1321 | 546 | 556 | 667 | 682 | 720 |
700 | 165 | 503 | 1431 | 546 | 556 | 772 | 794 | 794 |
800 | 190 | 571 | 1542 | 546 | 556 | 878 | 901 | 901 |
900 | 203 | 621 | 1800 | 617 | 706 | 978 | 1001 | 1001 |
1000 | 216 | 702 | 2363 | 632 | 706 | 1078 | 1112 | 1112 |
1200 | 254 | 818 | 2583 | 632 | 706 | 1295 | 1328 | 1328 |
