您所在的位置: 首页 > 阀门中心 >侧装式蜗轮偏心半球阀

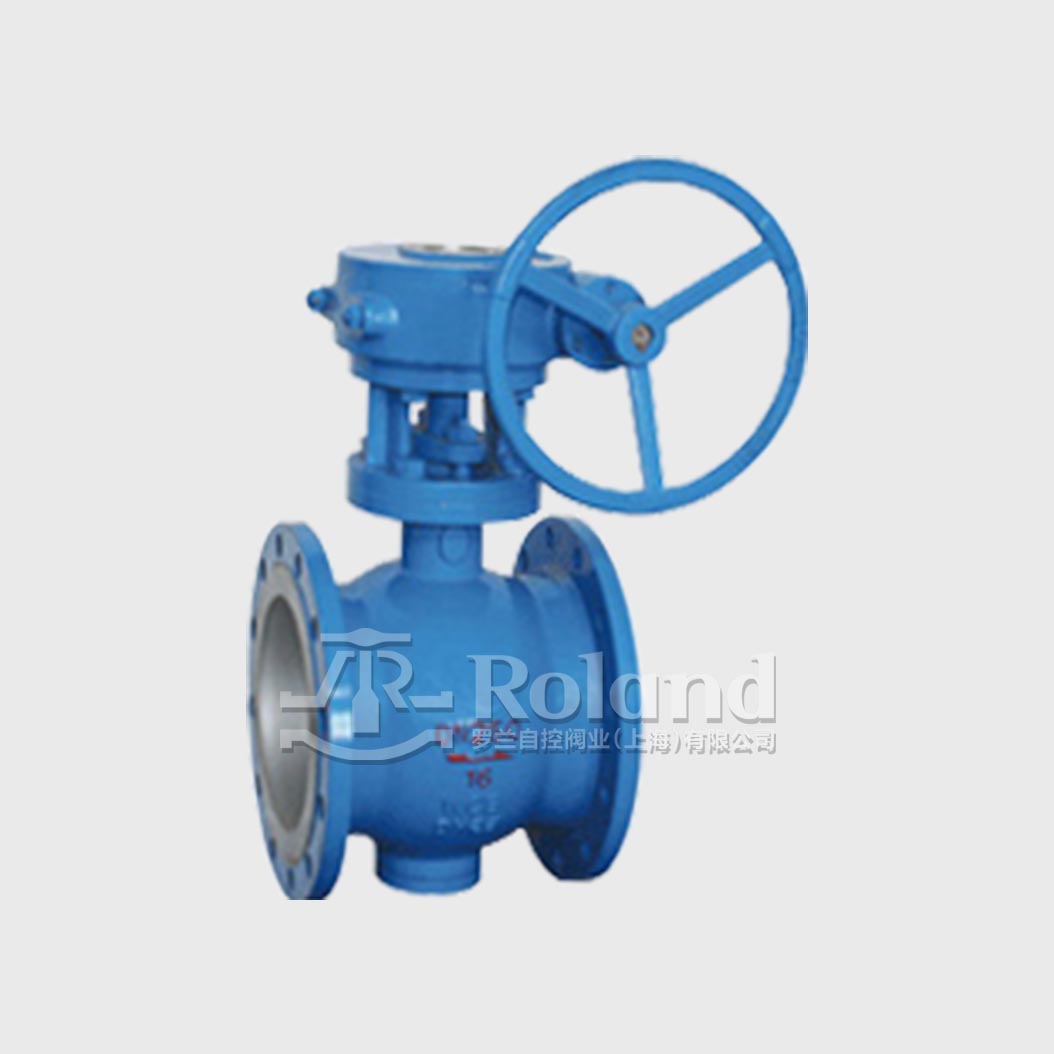

侧装式蜗轮偏心半球阀
产品系列
PQ4
密封材质
PTFE+硬密封 / 硬密封
公称通径
DN50 ~ DN1400
连接方式
法兰
公称压力
PN16 ~ PN64 / CLASS150 / CLASS300
介质温度
≤350°C
阀体材质
WCB / 304 / 316
驱动方式
蜗轮
备注:如有特殊密封材质或特殊接口,可根据客户需求选型

侧装式蜗轮偏心半球阀

偏心半球阀是一种旋转式阀门,是在对夹式大流量直通阀的基础上研制成功的,它的工作原理基于阀门球体的偏心结构。
通过电/气动执行器或蜗轮蜗杆带动阀杆迫使关闭件球体绕中心转动,达到闸紧、调节、关闭的目的,双偏心结构在开启时阀芯位于藏球室内免受冲刷,且流通截面大,阀芯球面沿阀座渐进,有效地切除结垢障碍,实现可靠密封,在关闭时又能有效避免阀芯被冲刷,延长了阀门的使用寿命。
而上装式的偏心半球阀是将金属球冠固定在偏心球体上,通过偏心曲轴的90度旋转,实现阀门的启闭,与金属球冠密封面接触的金属阀座在轴向和径向浮动,以补偿球冠与阀座的配合。
适用介质:蒸汽、油品、液化气、天然气、煤气、酸类、碱类、煤粉煤灰、废渣、泥浆等介质,
特别适用于高粘度介质、含固体颗粒的介质、易结晶、易沉淀、易凝固的介质等特殊流体的控制。
应用领域:广泛用于石油、化工、食品、制药、天然气、冶金、电力等行业,适用于高温、高压、强腐蚀等工况下的流体控制。
产品结构特点根据顾客所需介质、温度要求不同,球冠采用铬钼、钒合金,阀座堆焊铬、钼合金、铬合金、不锈钢合金满足不同料浆输送的需要。

产品特色

01

流体阻力小

球阀是所有阀类中流体阻力最小的一种,即使是缩径球阀,其流体阻力也相当小

02

双偏心结构

开启时阀芯位于藏球室内,流通截面大,阀门不被冲刷;关闭时阀芯不被冲刷,开启时阀芯球面沿阀座渐进,效地切除结垢阻碍,实现可靠密封

03

双金属半球

母材上堆焊不同的合金,阀座也作相应堆焊经特殊的处理,密封面组合成防腐、耐磨、高强度等各种类型,满足不同场合需求

04

密封副可靠密封

密封副的阀芯留有补偿量,当阀座磨损后,关闭时再转动少许,仍能可靠密封,延长适用寿命

05

经济实用

将压紧螺母拧掉,调整或更换后阀座仍可适用,避免了现行众多阀门密封失效整合报废的弊端

06

密封性可靠

由于独特的双偏心结构确保严密的密封性能,能早输送有害气体时可以达到零泄漏,确保系统工作运行的安全可靠

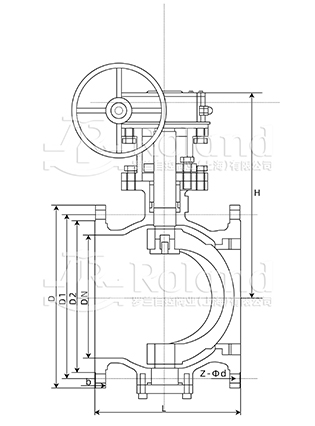

安装尺寸
