法兰球阀的关闭件是个球体，球体绕阀体心线作旋转来达到开启、关闭。 球阀在管路中主要用来做切断、分配和改变介质的流动方向。
整体式球阀具有性能稳定、密封可靠、磨擦力小、开关轻便、耐高温、耐磨、耐油、耐腐蚀、使用寿命长等优点。
广泛用于石油、化工、橡胶、造纸、制药等行业。
完全解决了传统阀门因密封面之间相互摩擦而影响密封的问题
对装在管道上的阀门可直接在线检查与维修，能有效减少装置停车，降低成本
消除了阀门中腔介质因异常升压而影响使用安全的问题
特殊结构设计的阀杆，只需配一个小手轮阀门就能轻松启闭
阀门是靠阀杆提供的机械力，将球楔压到阀座上而密封，使阀门的密封性不受管线压差变化的影响，在各种工况下密封性能都有可靠保证
当球体倾离阀座时，管线中的流体沿球体密封面成360°均匀通过，不仅消除了高速流体对阀座局部的冲刷，也冲走了密封面上的聚积物，达到自清洁的目的

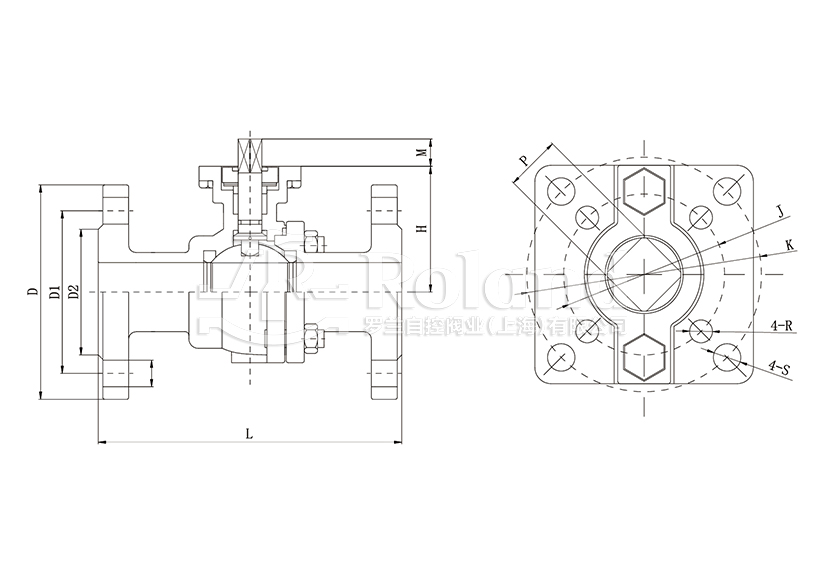

CL150
| NPS | d | L | D | D1 | D2 | b | f | Z-Φd | H | W |
| 1/2” | 13 | 108 | 89 | 60.5 | 35 | 11.5 | 1.6 | 4-16 | 79 | 135 |
| 3/4” | 19 | 117 | 98 | 70 | 43 | 11.5 | 1.6 | 4-16 | 84 | 135 |
| 1” | 25 | 127 | 108 | 79.5 | 51 | 12 | 1.6 | 4-16 | 95 | 170 |
| 1-1/4” | 32 | 140 | 117 | 89 | 64 | 13 | 1.6 | 4-16 | 103 | 170 |
| 1-1/2” | 38 | 165 | 127 | 98.5 | 73 | 15 | 1.6 | 4-16 | 111 | 200 |
| 2” | 51 | 178 | 152 | 120.5 | 92 | 16 | 1.6 | 4-19 | 120 | 200 |
| 2-1/2” | 64 | 190 | 178 | 139.5 | 105 | 18 | 1.6 | 4-19 | 153 | 300 |
| 3” | 76 | 203 | 190 | 152.5 | 127 | 19 | 1.6 | 4-19 | 163 | 300 |
| 4” | 102 | 229 | 229 | 190.5 | 157 | 24 | 1.6 | 8-19 | 182 | 400 |
| 5” | 127 | 356 | 254 | 216 | 186 | 24 | 1.6 | 8-22 | 260 | 500 |
| 6” | 152 | 394 | 279 | 241.5 | 216 | 26 | 1.6 | 8-22 | 280 | 800 |
| 8” | 203 | 457 | 343 | 298.5 | 270 | 29 | 1.6 | 8-22 | — | 1100 |
CL300
| NPS | d | L | D | D1 | D2 | b | f | Z-Φd | H | W |
| 1/2” | 13 | 140 | 95 | 66.5 | 35 | 15 | 1.6 | 4-16 | 79 | 135 |
| 3/4” | 19 | 152 | 117 | 82.5 | 43 | 16 | 1.6 | 4-19 | 84 | 135 |
| 1” | 25 | 165 | 124 | 89 | 51 | 18 | 1.6 | 4-19 | 95 | 170 |
| 1-1/4” | 32 | 178 | 133 | 98.5 | 64 | 19 | 1.6 | 4-19 | 103 | 170 |
| 1-1/2” | 38 | 190 | 156 | 114.5 | 73 | 21 | 1.6 | 4-22 | 111 | 200 |
| 2” | 51 | 216 | 165 | 127 | 92 | 23 | 1.6 | 4-22 | 120 | 200 |
| 2-1/2” | 64 | 241 | 190 | 149 | 105 | 26 | 1.6 | 8-19 | 153 | 300 |
| 3” | 76 | 283 | 210 | 168.5 | 127 | 29 | 1.6 | 8-22 | 163 | 300 |
| 4” | 102 | 305 | 254 | 200 | 157 | 32 | 1.6 | 8-22 | 182 | 400 |
| 5” | 127 | 381 | 279 | 235 | 186 | 35 | 1.6 | 8-22 | 260 | 500 |
| 6” | 152 | 403 | 318 | 270 | 216 | 37 | 1.6 | 12-22 | 280 | 800 |
| 8” | 203 | 502 | 381 | 330 | 270 | 42 | 1.6 | 12-25 | — | 1100 |
