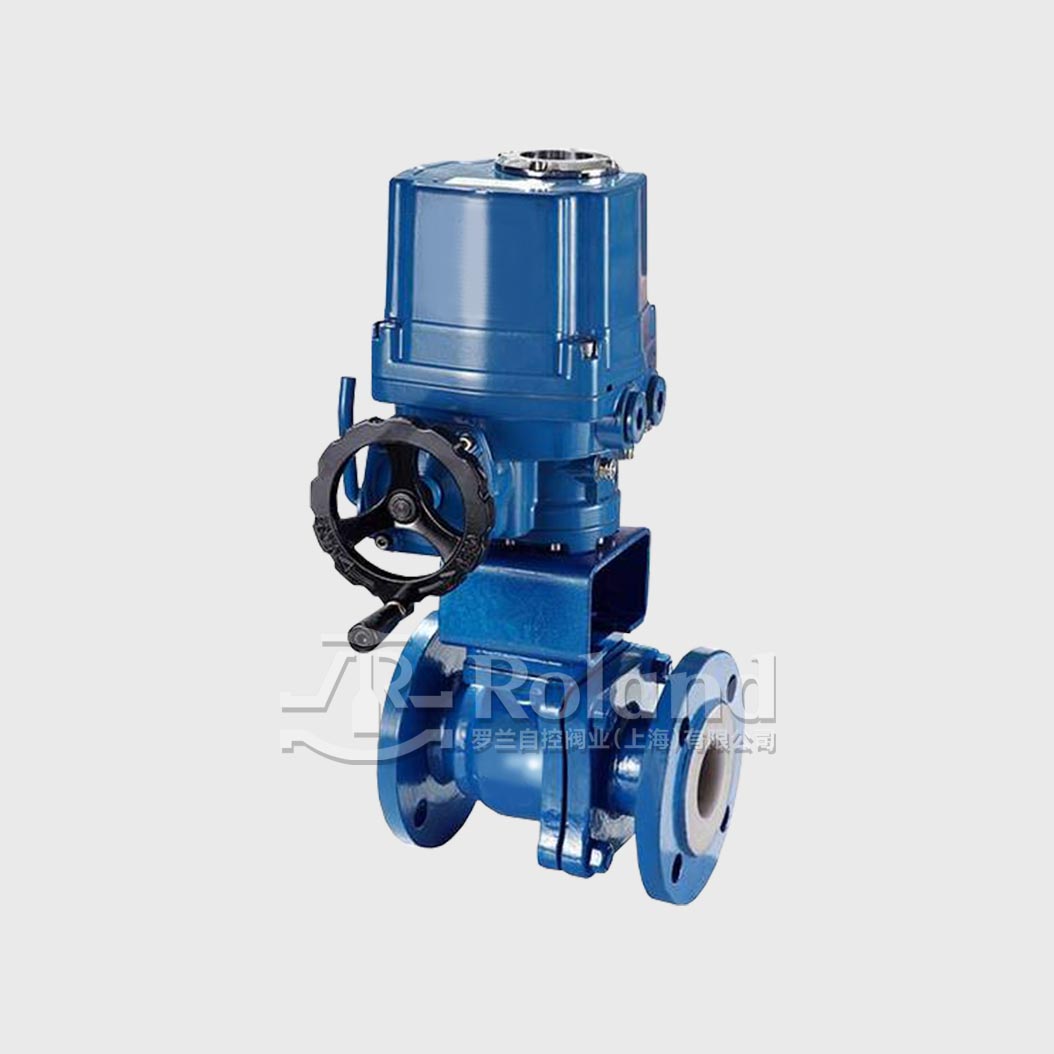

电动防爆衬氟球阀是一种90度直角回转的切断阀。
在与流体接触的阀体内壁和阀内组件均采用高温模压衬氟塑工艺。
与二位五通电磁阀及控制箱配套使用，可实现开关控制。
广泛适用于酸、碱等强腐蚀性介质和有毒、易挥发、易渗透等气体、液体类介质的控制，更适用于高粘度以及带有纤维状和悬浮软质颗粒的介质。
采用氟塑料衬里层的球阀，具有极高的化学稳定性，可以适用于任何强腐蚀性化学介质
采用高温模压衬氟塑工艺，能达到切断腐蚀性介质与阀体外壳的接触，几乎能耐所有的介质(包括浓硝酸和王水)的腐蚀
流体通道呈直线型，流通能力大，且介质流向不受限制
密封阀座采用聚四氟乙烯，能达到切断腐蚀性介质与阀体外壳的接触，具有可靠的密封性和自润滑性
配多弹簧的齿轮齿条气动执行机构，以及角行程的电动执行机构，方便各种环境适用，是目前用量相当大的控制和切断系统
密封阀座采用聚四氟乙烯，具有可靠的密封性和自润滑性，极大程度上降低了管道内介质的泄漏率
PN16

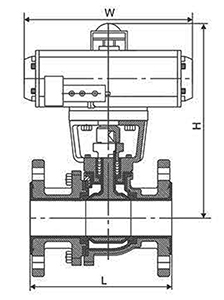

| DN | W | L | H | D | K | d | n-Φz |
| 15 | 145 | 140 | 205 | 95 | 65 | 45 | 4-Φ14 |
| 20 | 145 | 140 | 208 | 105 | 75 | 55 | 4-Φ14 |
| 25 | 169 | 150 | 210 | 115 | 85 | 65 | 4-Φ14 |
| 32 | 169 | 165 | 232 | 140 | 100 | 75 | 4-Φ18 |
| 40 | 210 | 180 | 274 | 150 | 110 | 85 | 4-Φ18 |
| 50 | 209 | 200 | 287 | 165 | 125 | 100 | 4-Φ18 |
| 65 | 242 | 220 | 327 | 185 | 145 | 120 | 8-Φ18 |
| 80 | 275 | 250 | 363 | 200 | 160 | 135 | 8-Φ18 |
| 100 | 332 | 280 | 398 | 220 | 180 | 5 | 8-Φ18 |
| 125 | 385 | 320 | 432 | 250 | 210 | 185 | 8-Φ18 |
| 150 | 450 | 360 | 475 | 285 | 240 | 210 | 8-Φ22 |
CLASS 150Lb
| DN | W | L | H | D | K | d | n-Φz |
| 15 | 145 | 140 | 205 | 89 | 60.5 | 35 | 4-Φ15 |
| 20 | 145 | 140 | 208 | 98 | 70 | 43 | 4-Φ15 |
| 25 | 169 | 150 | 210 | 108 | 79.5 | 51 | 4-Φ15 |
| 32 | 169 | 165 | 232 | 117 | 89 | 64 | 4-Φ15 |
| 40 | 210 | 180 | 274 | 127 | 98.5 | 73 | 4-Φ15 |
| 50 | 209 | 200 | 287 | 152 | 120.5 | 92 | 4-Φ19 |
| 65 | 242 | 220 | 327 | 178 | 139.5 | 105 | 4-Φ19 |
| 80 | 275 | 250 | 363 | 190 | 152.5 | 127 | 4-Φ19 |
| 100 | 332 | 280 | 398 | 229 | 190.5 | 158 | 8-Φ19 |
| 125 | 385 | 320 | 432 | 254 | 216 | 186 | 8-Φ22 |
| 150 | 450 | 360 | 475 | 279 | 241.5 | 216 | 8-Φ22 |
