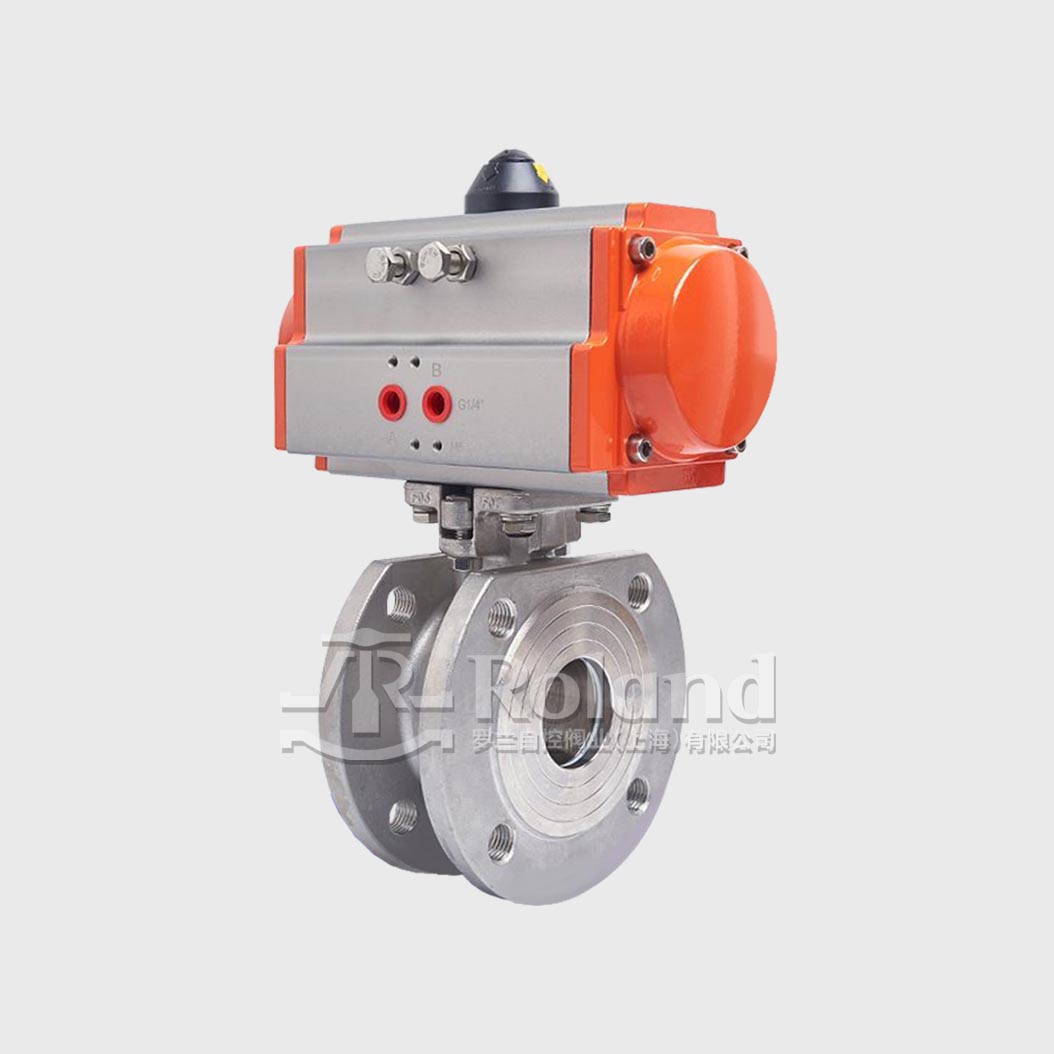

与普通球阀相比，超薄型球阀具有结构长度短、重量轻、安装方便、节省材料等显著的优点。此外，阀座采用弹性密封结构，密封可靠，启闭轻松。
根据用户需要可设置：
防火结构、防静电结构、90°开关带孔定位片，根据需要可以加锁，防止误操作。
壳体结构可选择：
根据需要及实际工况条件的不同壳设计为铸造结构、锻造结构及全焊接结构三种形式，其中全焊接结构的球阀主要适用于埋地使用。
可适用于水、蒸汽、油品、硝酸、醋酸、氧化性介质、尿素等多种介质。
适用于天然气、油品、化工、冶金、造纸、电力、矿业、印染、生物制药、日用化工，食品材料，水处理及空气处理等行业的流体自动控制或调节控制，与自动化仪表配套使用。
气动执行器可选用：
新型RP系列气动执行器——其结构有双作用式和单作用式（弹簧复位），采用齿轮齿条式结构传动，性能更安全可靠；
大口径阀门气动执行器——采用拨叉式结构传动，结构合理，输出扭矩大，有双作用式和单作用式（弹簧复位）；
详细参数请参考本公司RP系列执行器样本。
全通径球阀的通道内径与管道内径一致，便于管理清扫，而缩径系列球阀的重量相对较轻，但流体阻力仅为相同口径截止阀1/7左右，故缩径系列球阀的应用前景较为广泛
浮动式球阀采用唇形弹性密封圈结构设计，其结构更能保证密封的可靠性及使用寿命，对于低压、超低压或真空工况用球阀，采用板簧加载的阀座密封结构，能确保球阀长期使用的可靠密封。中、高温球阀的阀座材料可选用对位聚苯或金属材质
固定式球阀根据压力大小、介质性质及密封要求的不同而选择球前密封结构、球密封结构或前后双密封结构。中、高温球阀的阀座材料可选用对位聚苯或金属材质
可设计为防火结构，球阀的耐火设计执行API 6D及JB/T6899等标准的规定，一旦发生火灾而使软密封圈烧损时，球阀的防火结构可阻止介质的大量泄漏，防止火灾进一步扩
当操作阀门时，由于球体和阀座之间的摩擦，会产生静电电荷并积聚在球体上，为防止产生静电火花，特在阀门上设置防静电导出装置，将积聚在球体上的电荷导出
阀杆采用有倒密封的下装式结构，倒密封的密封力随介质压力的增大而增大，故能确保阀杆的可靠密封，而且当阀 门异常升压时，阀杆不会喷出

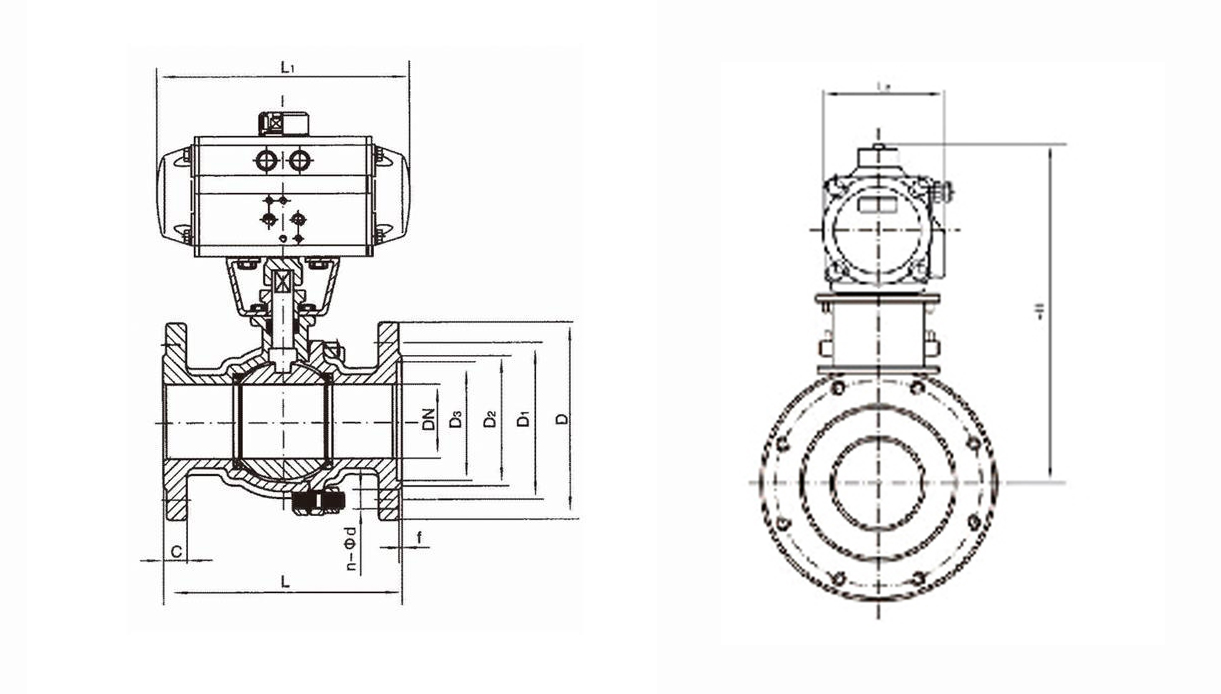

| DN | d | L | L1 | L2 | H | D | D1 | D2 | B | f | N-Md |
| 15 | 15 | 32 | 141/159 | 71/83 | 177/208 | 95 | 65 | 46 | 14 | 2 | 4-M12 |
| 20 | 20 | 38.5 | 141/159 | 71/83 | 182/213 | 105 | 75 | 56 | 14 | 2 | 4-M12 |
| 25 | 25 | 45 | 141/211 | 71/95 | 187/230 | 115 | 85 | 65 | 16 | 2 | 4-M12 |
| 32 | 29 | 55 | 159/211 | 83/95 | 223/243 | 140 | 100 | 76 | 16 | 3 | 4-M16 |
| 40 | 38 | 62 | 211/248 | 95/107 | 231/261 | 150 | 110 | 84 | 18 | 3 | 4-M16 |
| 50 | 46 | 72 | 248/269 | 107/123 | 258/293 | 165 | 125 | 99 | 20 | 3 | 4-M16 |
| 65 | 62 | 95 | 248/315 | 107/141 | 273/298 | 185 | 145 | 118 | 22 | 3 | 4-M16 |
| 80 | 76 | 120 | 269/345 | 123/152 | 303/325 | 200 | 160 | 132 | 24 | 3 | 8-M12 |
| 100 | 92 | 145 | 345/409 | 152/172 | 333/390 | 220 | 180 | 156 | 24 | 3 | 8-M12 |
| 125 | 110 | 200 | 409/438 | 172/187 | 380/468 | 250 | 210 | 184 | 26 | 3 | 8-M12 |
| 150 | 145 | 225 | 438/550 | 187/215 | 432/520 | 285 | 240 | 211 | 26 | 3 | 8-M20 |
