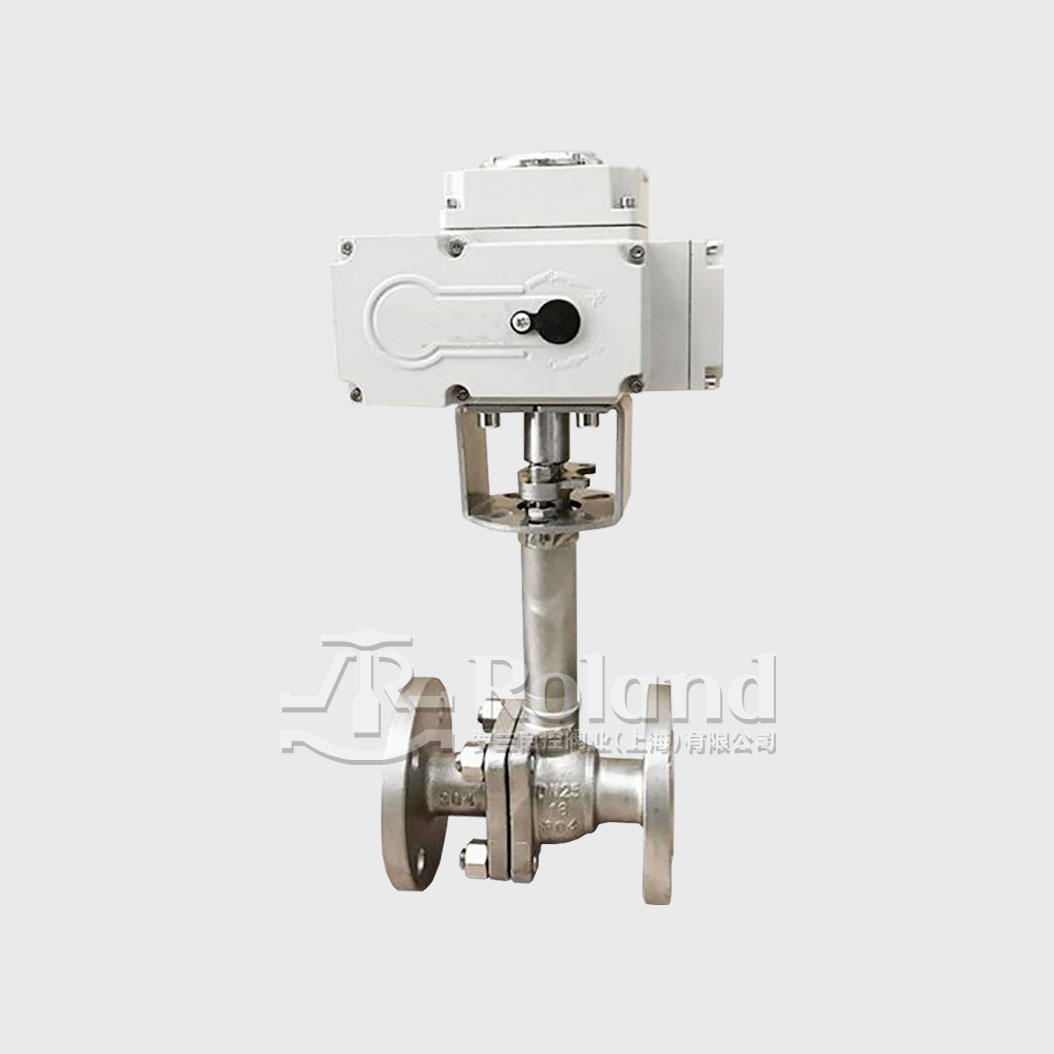

电动低温球阀分为低温浮动球阀和低温固定球阀两类。
对于温度高于-50℃,一般不采用长颈结构,对于温度低于-50℃的球阀,颈部长度一般为250mm,或根据设计和计算确定。
电动低温球阀主要用于输出液态低温介质如乙烯、液氧、液氢、液化天然气、液化石油产品等,不但易燃易爆,而且在升温时要气化,气化时,体积膨胀数百倍。
为了减少阀体的热损失,特别是为了保证阀门超低温下的使用,特意设计成重量轻、尺寸小的阀体
有低温流体流经的阀,采用长阀杆形式,避开外部热的作用使压盖保持常温,以防止盖密封件的性能降低
对于使用温度小于-100℃的所有阀门零件按照相关规定进行深冷处理,以防止材料产生低温脆性以及低温下因材料相变引起体积变化

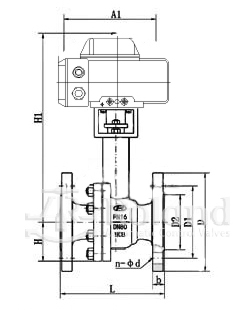

DN | L | H | H1 | D | D1 | D2 | n-Φd | A/A1 |
15 | 130 | 44.5 | — | 44.5 | 65 | 46 | 4-14 | — |
20 | 140 | 49 | — | 49 | 75 | 56 | 4-14 | 根据 |
25 | 150 | 55 | — | 55 | 85 | 65 | 4-14 | 阀门 |
32 | 165 | 65 | 根据 | 65 | 100 | 76 | 4-18 | 所需 |
40 | 180 | 65 | 实际 | 65 | 110 | 84 | 4-18 | 力矩 |
50 | 200 | 75 | 温度 | 75 | 125 | 99 | 4-18 | 而定 |
65 | 220 | 90 | 及 | 90 | 145 | 118 | 4-18 | — |
80 | 250 | 95 | 执行 | 95 | 160 | 132 | 8-18 | 配置 |
100 | 280 | 115 | 机构 | 115 | 180 | 156 | 8-18 | 机型 |
125 | 320 | 127 | 而定 | 127 | 210 | 184 | 8-18 | 不同 |
150 | 360 | 140 | — | 140 | 240 | 211 | 8-22 | 外形 |
200 | 400 | 172.5 | — | 172.5 | 295 | 266 | 12-22 | 尺寸 |
250 | 630 | 310 | — | 310 | 355 | 319 | 12-26 | 不同 |
300 | 750 | 350 | — | 350 | 410 | 370 | 12-26 | — |
