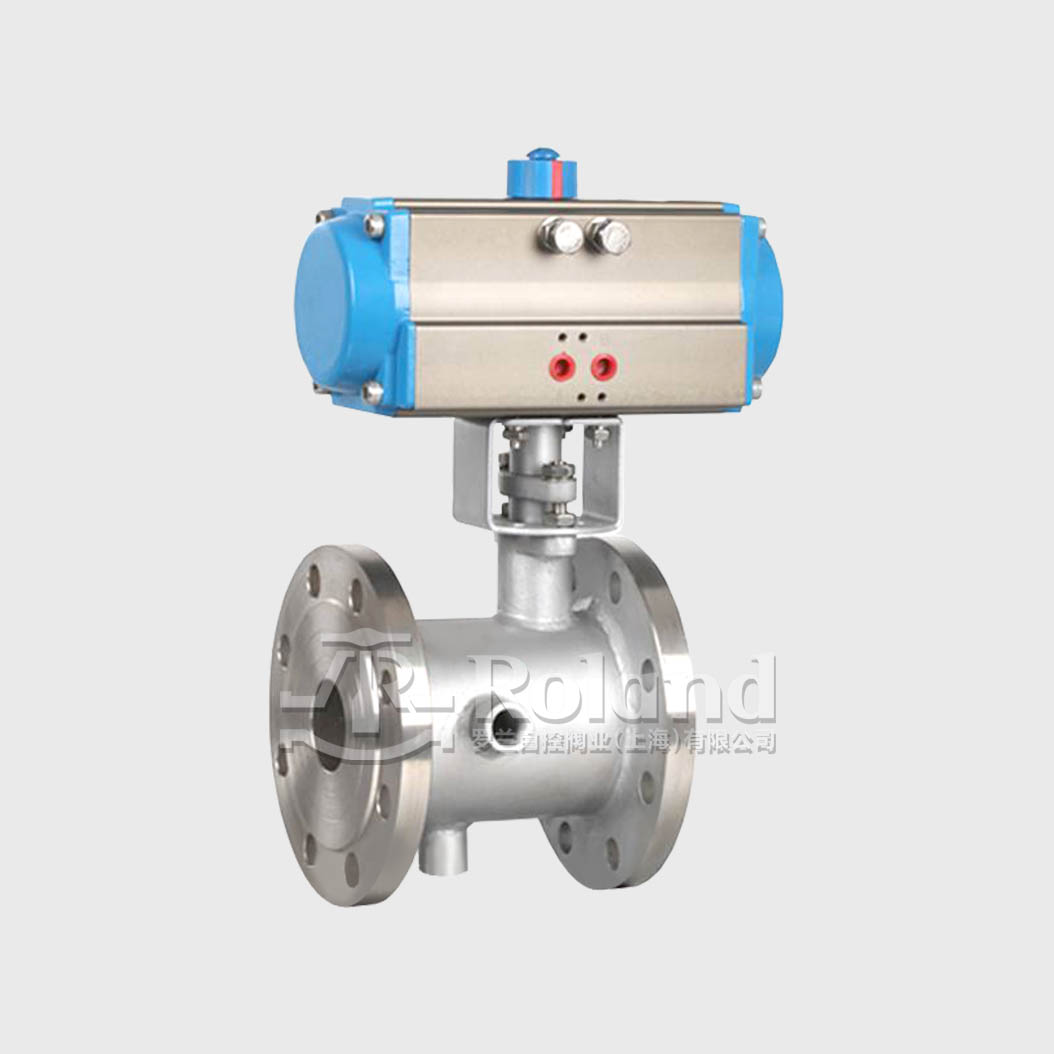

气动保温夹套球阀
产品系列
BQ4 P1MP16-Q
密封材质
PTFE / RTFE / PPL
公称通径
DN20 ~ DN200
连接方式
法兰
公称压力
PN16 ~ PN40
介质温度
PTFE：-29°C ~ 150°C / RTFE：-29°C ~ 180°C / PPL：-29°C ~ 250°C
阀体材质
WCB / 304 / 316
驱动方式
气动
备注：如有特殊密封材质或特殊接口，可根据客户需求选型

样本下载

Sample download

CAD图纸

The CAD drawings

气动保温夹套球阀

保温夹套球阀也称夹套球阀，是在球阀的基础上焊装金属夹套，用于注入蒸汽或其它保温、保冷介质，确保阀内介质能够正常工作。
保温夹套球阀具有良好的保温保冷特性，且阀门的通径与管径一致，能有效降低管路中介质热量损失。
保温球阀根据球阀的结构不同，有整体式保温球阀、两片式保温球阀、对夹式保温球阀等几种结构形式。
主要用于石油、化工、冶金、制药、食品等各类系统中，以输送常温下会凝固的重油、胶类等高粘度介质。

产品特色

01

流体阻力小

保温球阀的阀门通径与管径一致，除了能降低管路中介质热量损失外，介质在管道中呈直线流动，阻力小、摩擦系数小、输送效率高

02

整体式夹套结构设计

保温夹套球阀采用整体式夹套结构设计，更能均匀地保温、保冷

03

实用性佳

保温夹套球阀比一般球阀体积更小，重量更轻，且无外漏，密封性能良好，夹套采用碳素钢管焊接比铸造的更加耐压牢固

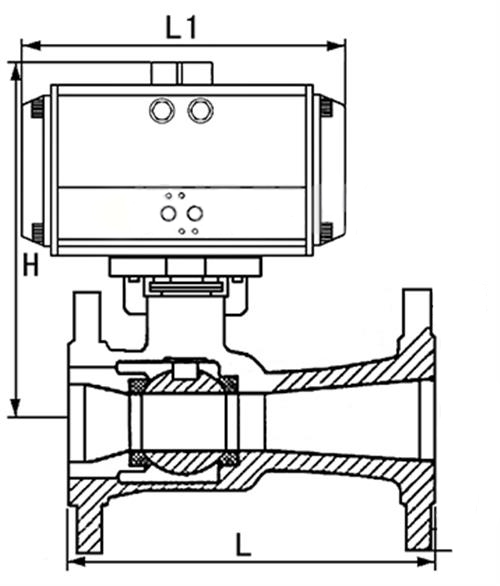

安装尺寸

DNINLHW管螺纹P
203/4”117101170G3/4”
251”127106170G3/4”
401-1/2”165125250G3/4”
502”178135250G3/4”
803”229193350G3/4”
1004”254265420G3/4”
1506”2923551000G3/4”
2008”3304101300G3”
