气动塑料球阀是由气动活塞式执行器及塑料球阀组成。适用于带腐蚀性介质的输送过程的截流。
重量轻、性强，故UPVC气动球阀被应用于多个领域。适用于石油化工、轻工造纸、制冷、电站、排水环保、船舶、军工、机械管道、航空等多项领域。
可适用于水、油、气、酸、碱、化学溶液等介质。
管壁平洁光滑，使流体介质经过管壁时产生的阻力极小，摩擦系数小，输送效率高
具有自熄性、低热传导性能、耐化学腐蚀性、耐光学腐蚀性、耐老化和抗紫外线性能，使正常使用寿命比其它管道系统均有很大的延长
采用双油令、法兰连接，不需要使用特殊工具即可快速装配，容易拆卸，检修方便，维护容易等优点
介质中重离子含量达超纯水标准，卫生指标符合国家卫生标准要求
重量极轻，相当于钢管的1/5，铜管的1/6，在安装和日常维护时比较便利
UPVC、CPVC具有较高的机械强度和耐冲击性，使该阀具有极佳的强度和韧性

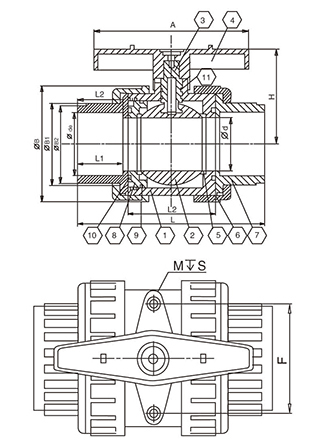

| DN | 内螺纹尺寸G | d | DIN/de | L1 | L2 | L | H | A | B | B1 | B2 | MXS | F |
| 15 | 1/2” | 15 | 20 | 21 | 47 | 99 | 50 | 72 | 54 | 34 | 32 | 3X7 | 30 |
| 20 | 3/4” | 20 | 25 | 25 | 54 | 117 | 61 | 78 | 62 | 40 | 37 | 6X8 | 33 |
| 25 | 1” | 25 | 32 | 29 | 62 | 132 | 68 | 85 | 72 | 47 | 45 | 6X11 | 40 |
| 32 | 1-1/4” | 30 | 40 | 29 | 69 | 142 | 80 | 88 | 84 | 57 | 55 | 8X11 | 47 |
| 40 | 1-1/2” | 38 | 50 | 31 | 80 | 158 | 89 | 108 | 95 | 64 | 61 | 8X11 | 52 |
| 50 | 2” | 48 | 63 | 38 | 85 | 176 | 103 | 133 | 116 | 77 | 75 | 8X15 | 70 |
| 65 | 2-1/2” | 65 | 75 | 58 | 124 | 256 | 128 | 220 | 147 | 97 | 90 | 10X15 | 95 |
| 80 | 3” | 76 | 90 | 64 | 124 | 266 | 135 | 220 | 164 | 116 | 112 | 10X15 | 120 |
| 100 | 4” | 100 | 100 | 90 | 139 | 337 | 163 | 250 | 204 | 137 | 131 | 12X20 | 150 |
