二片式球阀在管路中主要用来做切断、分配和改变介质的流动方向。
阀座采用弹性密封结构,密封可靠,启闭轻松。阀杆采用有倒密封的下装式结构,阀腔异常升压时,阀杆不会被冲出。
可分别适用于水、蒸汽、油品、硝酸、醋酸等多种介质。
广泛应用于:化工、石化、石油、造纸、采矿、电力、液化气、食品、制药、给排水、市政、电子工业、城建等领域。
全通径的球阀基本没有流阻
有两个密封面,密封面材料广泛使用各种塑料,密封性好,能实现完全密封
开闭迅速,从全开到全关只要旋转90°,便于远距离的控制
球阀结构简单、体积小、重量轻,密封圈一般都是活动的,拆卸更换都比较方便
在全开或全闭时,球体和阀座的密封面与介质隔离,介质通过时,不会引起阀门密封面的侵蚀
由于球阀在启闭过程中有擦拭性,所以可用于带悬浮固体颗粒的介质中

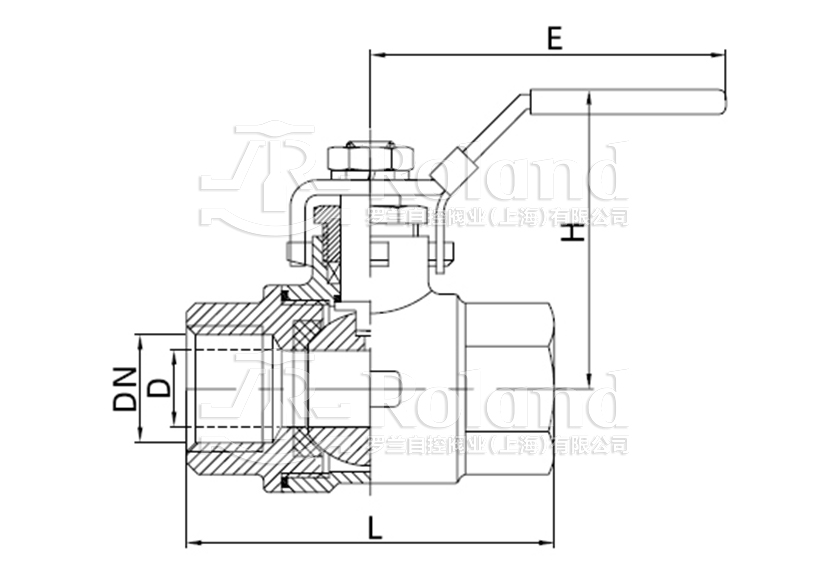

SIZE | NPS | D | L | H | E |
DN8 | 1/4" | 11.6 | 55 | 50 | 100 |
DN10 | 3/8" | 12.7 | 55 | 50 | 100 |
DN15 | 1/2" | 15 | 65 | 60 | 130 |
DN20 | 3/4" | 20 | 75 | 64 | 130 |
DN25 | 1" | 25 | 88 | 71 | 165 |
DN32 | 1-1/4" | 32 | 102 | 78 | 165 |
DN40 | 1-1/2" | 38 | 110 | 86 | 190 |
DN50 | 2" | 50 | 125 | 95 | 190 |
DN65 | 2-1/2" | 65 | 162 | 130 | 250 |
DN80 | 3" | 80 | 189 | 148 | 250 |
DN100 | 4" | 100 | 260 | 180 | 280 |
