您所在的位置： 首页 > 产品中心 >气动三片式法兰球阀

简介 概述 特色 尺寸

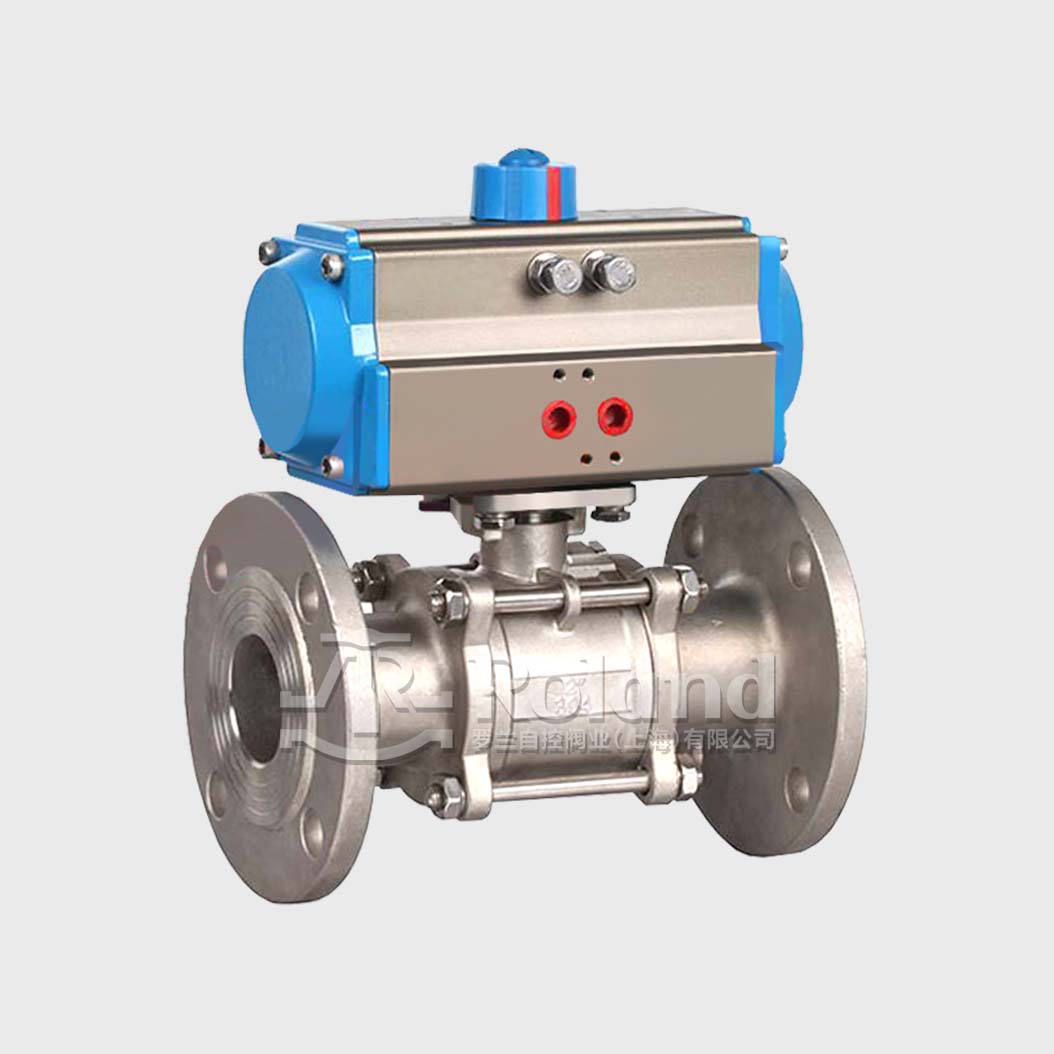

气动三片式法兰球阀
产品系列
RQ4 P1FP16-Q
密封材质
PTFE / PPL
公称通径
DN15 ~ DN200
连接方式
法兰
公称压力
PN16 ~ PN40
介质温度
PTFE：-29°C ~ 150°C / PPL：-29°C ~ 250°C
阀体材质
304 / 316 / 316L
驱动方式
气动
备注：如有特殊密封材质或特殊接口，可根据客户需求选型

样本下载

Sample download

CAD图纸

The CAD drawings

气动三片式法兰球阀

三片式球阀是一种比较新型的球阀类别，它有着自身结构所独有的一些优越性，如开关无摩擦，密封不易磨损，启闭力矩小。
只需要用旋转90度的操作和很小的转动力矩就能关闭严密。配以多回转电动执行机构，可实现对介质的调节和严密切断。
广泛适用于石油、化工、城市给排水等要求严格切断的工况。
密封圈可选聚四氟乙烯或对位聚苯，选用不同的材质，可适用于水、蒸汽、油品、硝酸、醋酸等多种介质。

产品特色

01

流体阻力小

其阻力系数与同长度的管段相等，完全平等的阀体内腔为介质提供了阻力很小、直通的流道

02

小巧轻便

结构简单、体积小、重量轻

03

适用范围广

通径从小到几毫米，大到几米，从高真空至高压力都可应用

04

操作方便

开闭迅速，从全开到全关只要旋转90°，便于远距离的控制

05

维修方便

球阀结构简单，密封圈一般都是活动的，拆卸更换都比较方便

06

密封性可靠

在全开或全闭时，球体和阀座的密封面与介质隔离，介质通过时，不会引起阀门密封面的侵蚀

安装尺寸

SIZELΦdWHΦCΦRΦDNΦETN.MCV
DN15130151115594565954141653.4
DN20150201256758751054141877.1
DN251602515074688511541418812.4
DN32180321608278100140418181620.3
DN40200381909988110150418182228.5
DN5023050200105102125165418202547.5
DN6529065265120122145185818225076
DN80310803001351381602008182480108.4
DN10035010030015716219023582224113198
