气动Y形三通球阀由气动执行机构和Y形三通球阀组成。

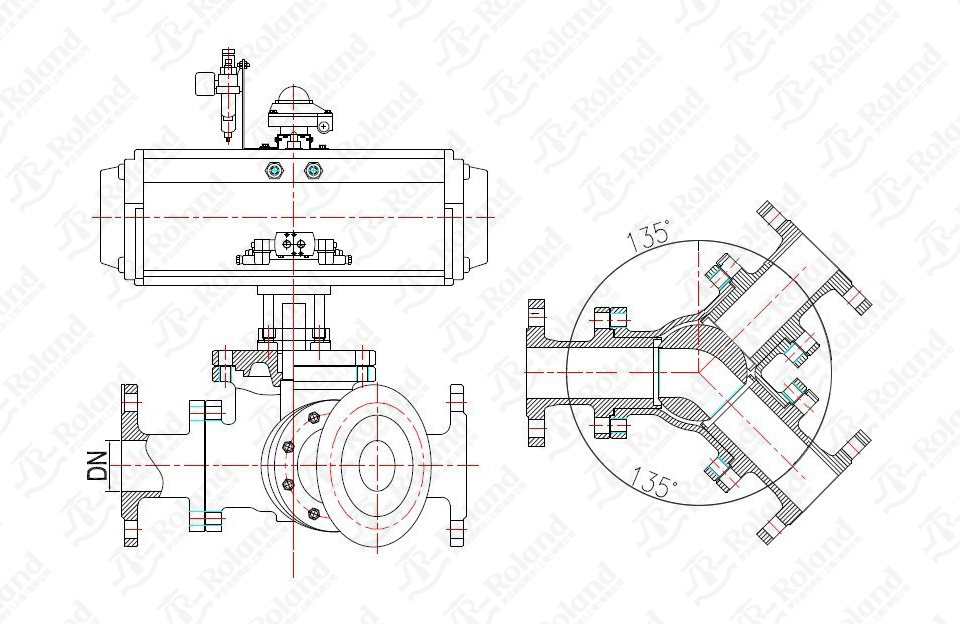

气动Y型三通球阀有相互成120°和两通孔成135°。可实现对介质流向切换,能比相互垂直的两个通道三通球阀流阻更小。
气动Y型三通球阀适用于水、溶剂、酸和天然气等工作介质等,可满足不同的工况要求。
适用各种苛刻工况,软密封适用≤200℃以下工况,硬密封碳钢不超过425℃。
采用新型气动执行器,有双作用式和单作用式,齿轮齿条传动,安全可靠。
大口径阀门采用AW型气动执行器拔叉式传动,结构合理,输出力大,有双作用式和单作用式。
防静电结构的球阀装有静电导出装置,能在第一时间将聚集在球体的静电电荷导出,有效保障管道安全运行
在阀门意外发生火灾时,软密封与金属密封组合的双层密封圈能在一定程度上阻止介质大量外泄及火情蔓延
阀门体腔停留介质温度升高而引起异常升压时,仅靠阀座功能就可自动泄压,提高阀门在输送液体介质时安全性
当阀座密封意外失效时,注脂阀与注脂枪快速连接,将密封脂注入到阀座密封部位,缓解泄漏
可采用聚四氟乙烯(≤200℃)、对位聚苯(≤300℃)、或硬质合金(≤600℃)、喷焊镍基合金(硬度大于HRC60)、超音速涂钨钴合金(硬度大于HRC70)及特种硬化材料等多种先进工艺材料
三通球阀任一通口均可用作入口,并可根据工况需要制成L型或T型通道,使安装更加方便
在系统卸压后无需拆下整个阀体就能进行检查和维修
实现对管道介质流向的切换、也能使相互垂直的两个通道连通或关闭
不仅可实现介质流向的切换,也可使三个通道相互连通,灵活控制管路中介质的合流或分流
120°Y型三通球阀
SIZE | L | D | K | R | C | f | N-∅ d |
DN50 | 110 | 160/165 | 125 | 100 | 20 | 3 | 4-∅ 18 |
DN65 | 130 | 180/185 | 145 | 120 | 20 | 3 | 4-∅ 18 |
DN80 | 150 | 195/200 | 160 | 135 | 20 | 3 | 8-∅ 18 |
DN100 | 170 | 215/220 | 180 | 155 | 22 | 3 | 8-∅ 18 |
DN125 | 190 | 245/250 | 210 | 185 | 22 | 3 | 8-∅ 18 |
DN150 | 210 | 280/285 | 240 | 210 | 24 | 3 | 8-∅ 23 |
DN200 | 245 | 335/340 | 295 | 265 | 24 | 3 | 12-∅ 23 |
DN250 | 290 | 405 | 355 | 320 | 30 | 3 | 12-∅ 25 |
30°/45°/90°/135°Y型三通球阀
SIZE | L | D | K | R | C | f | N-∅ d |
DN50 | 340 | 160/165 | 125 | 100 | 20 | 3 | 4-∅ 18 |
DN65 | 400 | 180/185 | 145 | 120 | 20 | 3 | 4-∅ 18 |
DN80 | 410 | 195/200 | 160 | 135 | 20 | 3 | 8-∅ 18 |
DN100 | 460 | 215/220 | 180 | 155 | 22 | 3 | 8-∅ 18 |
DN125 | 560 | 245/250 | 210 | 185 | 22 | 3 | 8-∅ 18 |
DN150 | 660 | 280/285 | 240 | 210 | 24 | 3 | 8-∅ 23 |
DN200 | 800 | 335/340 | 295 | 265 | 24 | 3 | 12-∅ 23 |
DN250 | 1030 | 405 | 355 | 320 | 30 | 3 | 12-∅ 25 |
DN300 | 1140 | 460 | 410 | 375 | 30 | 4 | 12-∅ 25 |
