气缸选配：RP系列、AW系列
气缸形式：双作用、单作用（弹簧复位）
控制方式：开关型、调节型、三段式（开度可调）
气源压力：双作用-4~8bar、单作用-5~8bar
三通球阀分为：L型、T型
L型适用于介质的流向切换，能使相互垂直的两个通道连通。T型适用于介质的分流，合流或流向切换。
广泛应用于石油、化工、天然气、电力、冶金、食品、制药等要求严密切断的场合。
可适用于水、蒸汽、油品、液化气、天然气、煤气等介质。
防静电结构的球阀装有静电导出装置，能在第一时间将聚集在球体的静电电荷导出，有效保障管道安全运行
在阀门意外发生火灾时，软密封与金属密封组合的双层密封圈能在一定程度上阻止介质大量外泄及火情蔓延
阀门体腔停留介质温度升高而引起异常升压时，仅靠阀座功能就可自动泄压，提高阀门在输送液体介质时安全性
当阀座密封意外失效时，注脂阀与注脂枪快速连接，将密封脂注入到阀座密封部位，缓解泄漏
保证阀球运行平稳以减少操作扭矩
三通球阀任一通口均可用作入口，并可根据工况需要制成L型或T型通道，使安装更加方便
在系统卸压后无需拆下整个阀体就能进行检查和维修
实现对管道介质流向的切换、也能使相互垂直的两个通道连通或关闭
不仅可实现介质流向的切换，也可使三个通道相互连通，灵活控制管路中介质的合流或分流

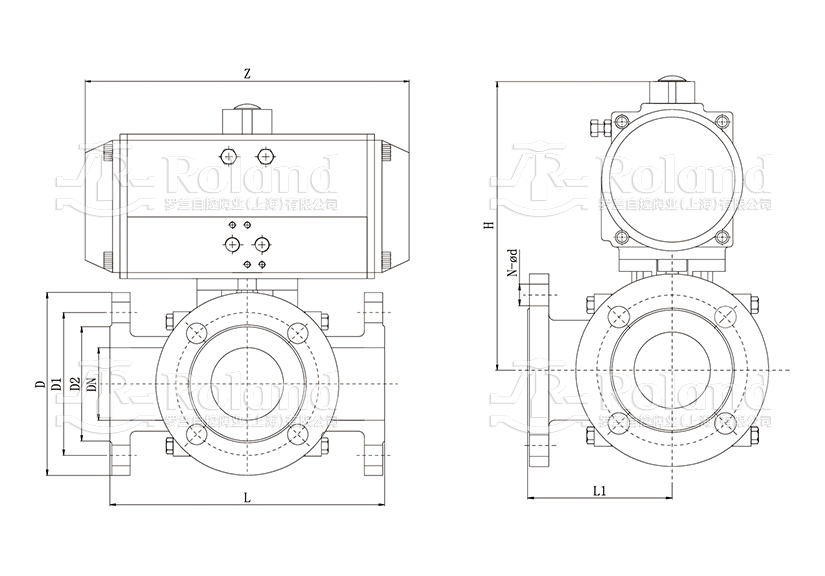

| SIZE | L | L1 | D2 | D1 | D | N-∅ d | DA-H | DA-Z | SR-H | SR-Z |
| DN15 | 150 | 75 | 46 | 65 | 95 | 4-∅ 14 | 150 | 146 | 170 | 214 |
| DN20 | 160 | 80 | 56 | 75 | 105 | 4-∅ 14 | 170 | 146 | 190 | 214 |
| DN25 | 180 | 90 | 65 | 85 | 115 | 4-∅ 14 | 190 | 163 | 210 | 252 |
| DN32 | 200 | 100 | 76 | 100 | 140 | 4-∅ 18 | 210 | 163 | 235 | 268 |
| DN40 | 220 | 110 | 84 | 110 | 150 | 4-∅ 18 | 240 | 252 | 290 | 316 |
| DN50 | 240 | 120 | 99 | 125 | 165 | 4-∅ 18 | 270 | 268 | 315 | 354 |
| DN65 | 260 | 130 | 118 | 145 | 185 | 8-∅ 18 | 215 | 316 | 360 | 418 |
| DN80 | 280 | 140 | 132 | 160 | 200 | 8-∅ 18 | 390 | 354 | 420 | 450 |
| DN100 | 320 | 160 | 156 | 180 | 220 | 8-∅ 18 | 450 | 418 | 475 | 532 |
| DN125 | 380 | 190 | 184 | 210 | 250 | 8-∅ 18 | 500 | 450 | 530 | 660 |
| DN150 | 440 | 220 | 211 | 240 | 285 | 8-∅ 22 | 570 | 518 | 606 | 730 |
| DN200 | 550 | 275 | 266 | 295 | 340 | 12-∅ 22 | 690 | 530 | 726 | 880 |
