二片式球阀在管路中主要用来做切断、分配和改变介质的流动方向。
阀座采用弹性密封结构,密封可靠,启闭轻松。阀杆采用有倒密封的下装式结构,阀腔异常升压时,阀杆不会被冲出。
二片式内螺纹球阀适用于工作温度-29~180℃(密封圈为增强聚四氟乙烯)或-29~300℃(密封圈为对位聚苯)的各种管路上。
可分别适用于水、蒸汽、油品、硝酸、醋酸等多种介质。广泛应用于:化工、石化、石油、造纸、采矿、电力、液化气、食品、制药、给排水、市政、电子工业、城建等领域。
全通径的球阀基本没有流阻
有两个密封面,密封面材料广泛使用各种塑料,密封性好,能实现完全密封
开闭迅速,从全开到全关只要旋转90°,便于远距离的控制
球阀结构简单、体积小、重量轻,密封圈一般都是活动的,拆卸更换都比较方便
在全开或全闭时,球体和阀座的密封面与介质隔离,介质通过时,不会引起阀门密封面的侵蚀
由于球阀在启闭过程中有擦拭性,所以可用于带悬浮固体颗粒的介质中

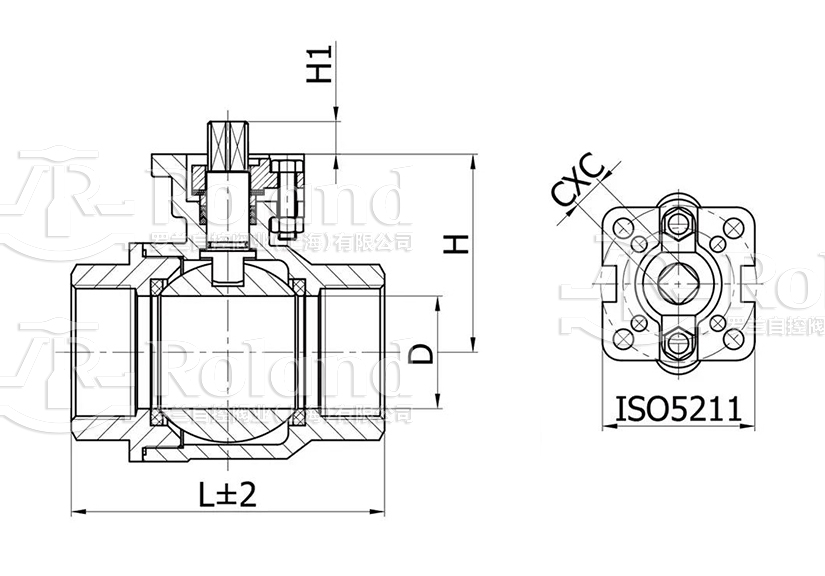

SIZE | NPS | D | L-重型 | L-科技型 | L-德标型 | E | H |
DN8 | 1/4" | 10 | 55 | 55 | 55 | 11.5 | 50 |
DN10 | 3/8" | 12 | 55 | 55 | 60 | 11.5 | 50 |
DN15 | 1/2" | 15 | 63 | 55 | 75 | 14 | 58 |
DN20 | 3/4" | 20 | 73 | 62 | 80 | 15 | 62 |
DN25 | 1" | 25 | 84 | 72 | 90 | 15 | 72 |
DN32 | 1-1/4" | 32 | 98 | 83 | 110 | 18 | 80 |
DN40 | 1-1/2" | 38 | 106 | 94 | 120 | 19 | 90 |
DN50 | 2" | 50 | 121 | 113 | 140 | 19 | 98 |
DN65 | 2-1/2" | 64 | 160 | 140 | 185 | 23 | 125 |
DN80 | 3" | 78 | 185 | 170 | 205 | 25 | 138 |
DN100 | 4" | 100 | 225 | 205 | 240 | 28 | 156 |
