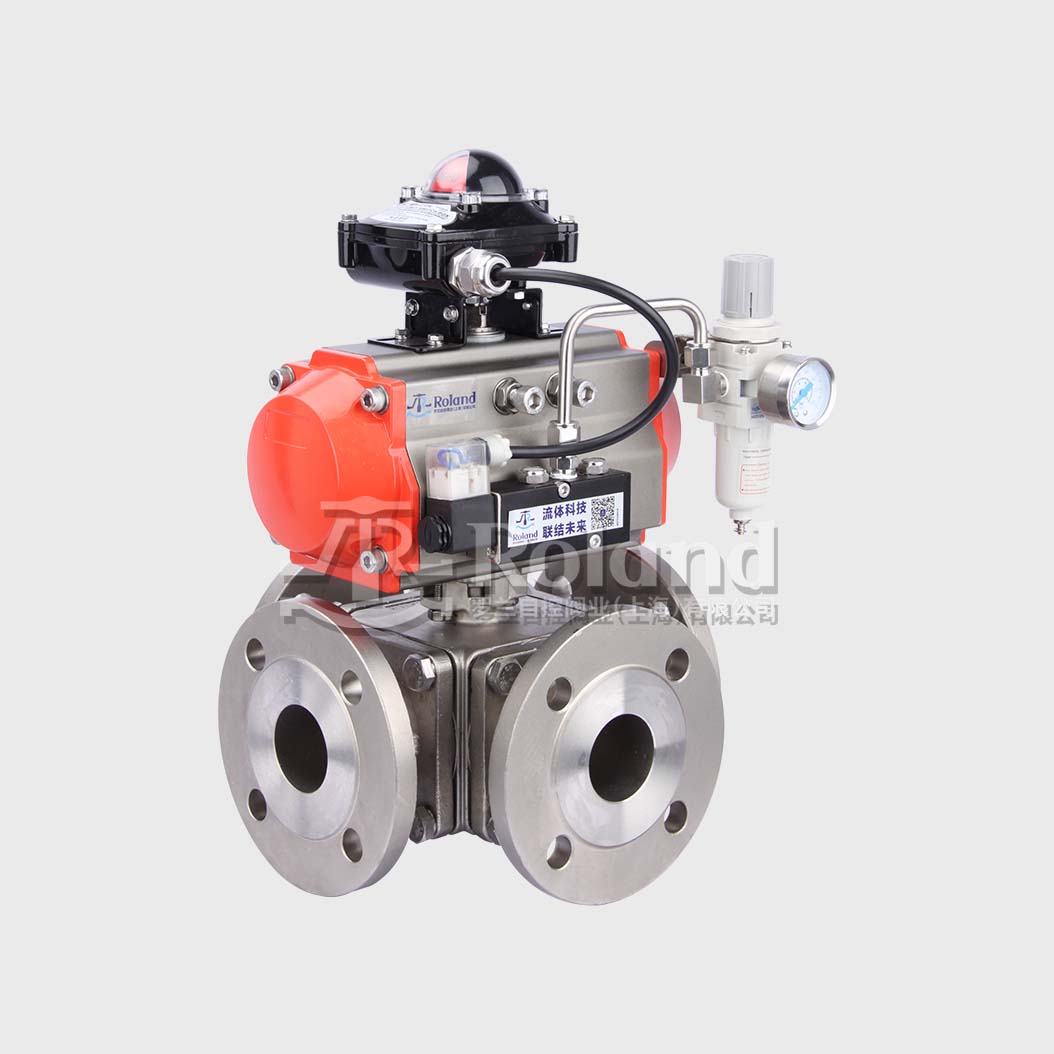

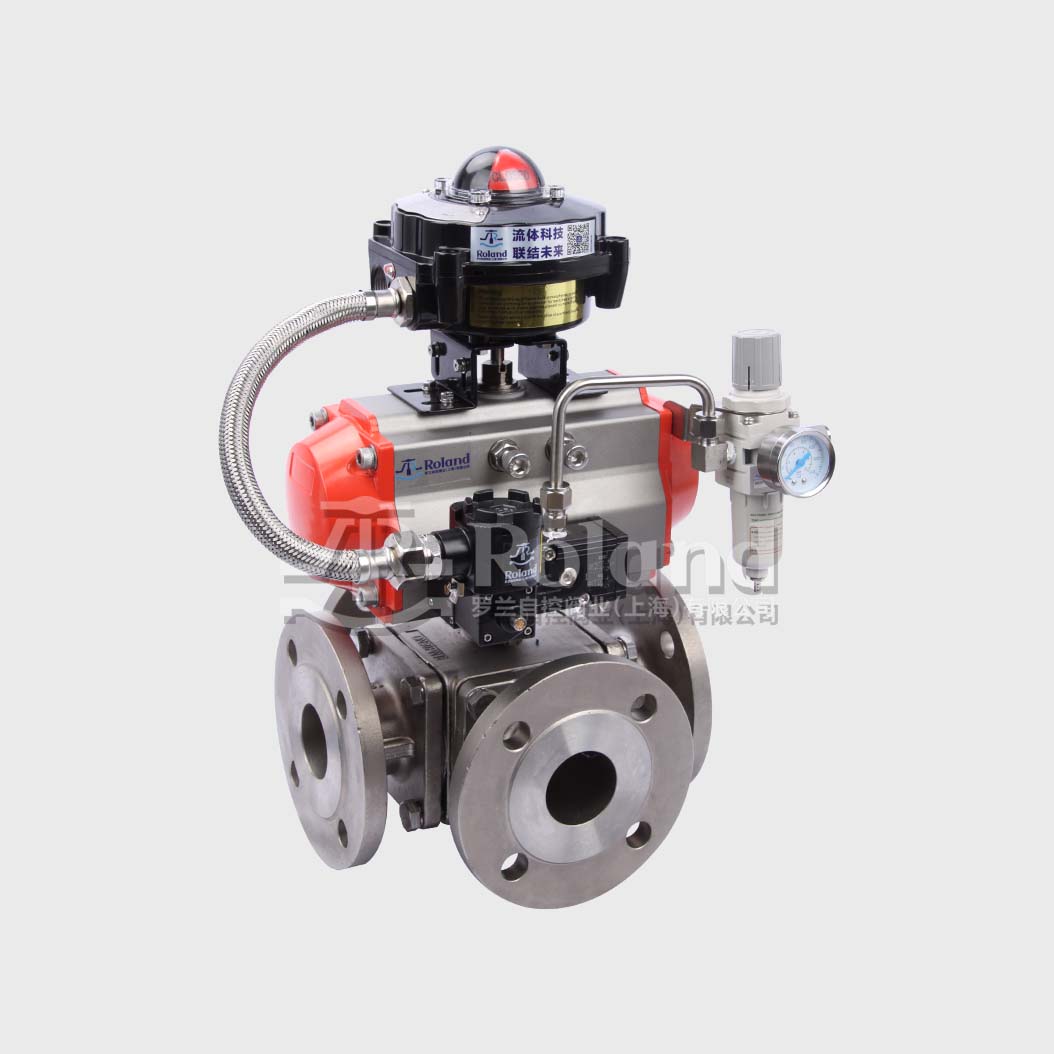

电动四通球阀的分为双L型和双T型两种，用于介质换向、分流、合流作用。
四通换向球阀为X型垂直通道的球阀，它的特点是球体的两条通道为X型布置，四个通道口径均布于球体赤道圆周截面上，当球体沿顺时针旋转90°时，能使相近的两个通道实现两两相通。
电动四通球阀被应用于石油、石化、化工、冶金、电力、钢铁、水利、城建、机械、煤炭等行业。
在球体与阀杆、阀杆与阀体之间设置导电弹簧，避免静电打火点燃易燃物质，确保系统安全
阀座可设置辅助密封结构，在阀座和阀杆部位加装注脂阀，紧急情况下可暂时密封
球体和阀体的连接管道截面相等，且球体通道采用圆弧连接，介质通过球体时，流体阻力小
根据不同工况可选用软密封、硬密封、防火阀座等结构
采用聚四氟乙烯等材料制成的密封圈，结构易于密封，而且球阀的阀封能力随着介质压力的增设而增大
由于阀杆只作旋转运动而不做升降运动，阀杆的填料密封不易破坏，且密封能力随着介质的压力增设而增大

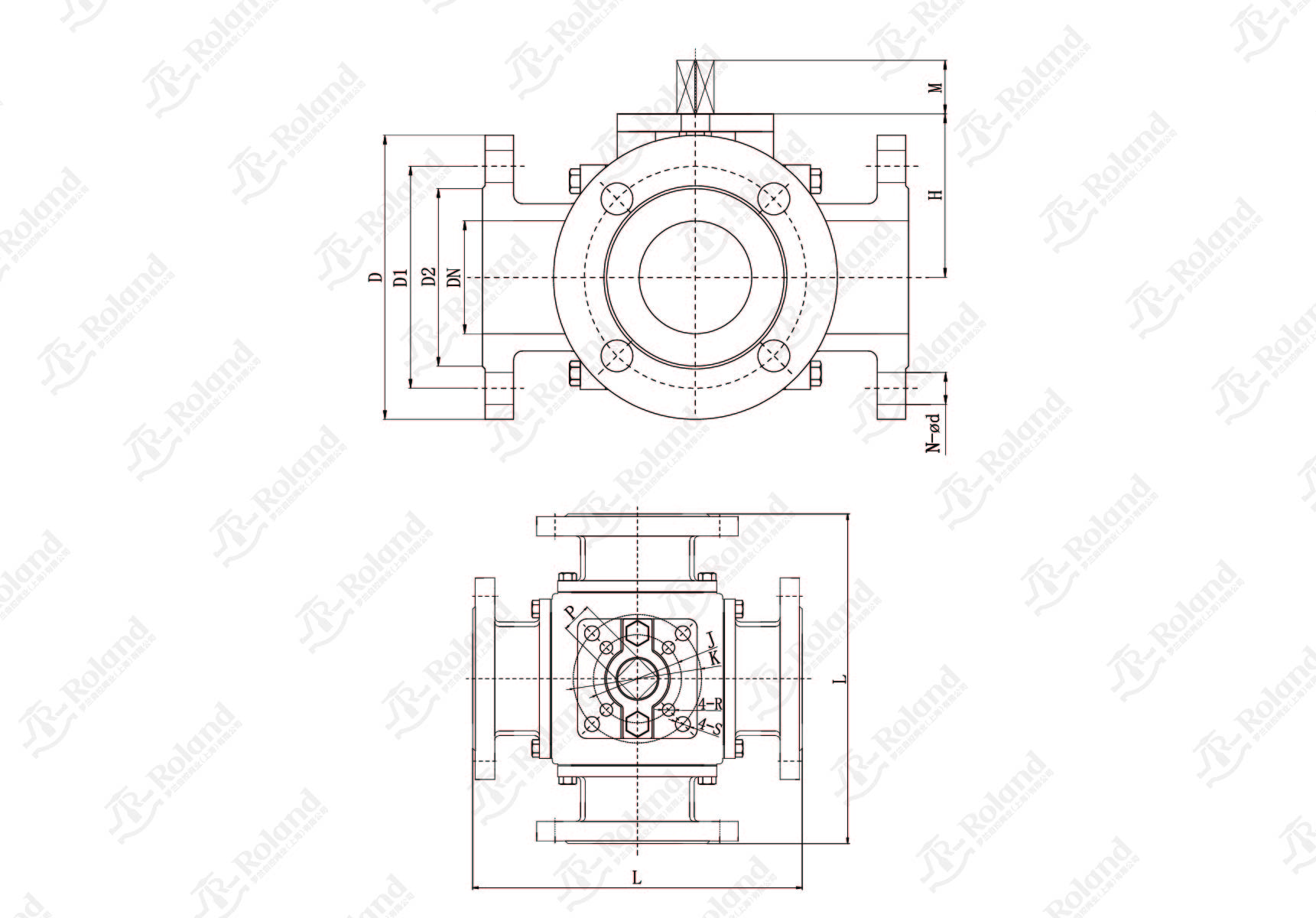

| SIZE | L | D2 | D1 | D | N-∅ d | M | H | J | K | P | R | S |
| DN15 | 150 | 45 | 65 | 95 | 4-∅ 14 | 13 | 58 | 42 | 50 | 11 | 6 | 7 |
| DN20 | 160 | 58 | 75 | 105 | 4-∅ 14 | 16 | 61 | 50 | 70 | 14 | 7 | 9 |
| DN25 | 180 | 68 | 85 | 115 | 4-∅ 14 | 16 | 72 | 50 | 70 | 14 | 7 | 9 |
| DN32 | 200 | 78 | 100 | 140 | 4-∅ 18 | 16 | 81 | 50 | 70 | 14 | 7 | 9 |
| DN40 | 220 | 88 | 110 | 150 | 4-∅ 18 | 19 | 103 | 70 | 102 | 17 | 9 | 11 |
| DN50 | 240 | 102 | 125 | 165 | 4-∅ 18 | 19 | 113 | 70 | 102 | 17 | 9 | 11 |
| DN65 | 260 | 122 | 145 | 185 | 8-∅ 18 | 19 | 120 | 70 | 102 | 17 | 9 | 11 |
| DN80 | 280 | 138 | 160 | 200 | 8-∅ 18 | 24 | 162 | 125 | 140 | 22 | 14 | 18 |
| DN100 | 320 | 158 | 180 | 220 | 8-∅ 18 | 24 | 184 | 125 | 140 | 22 | 14 | 18 |
| DN125 | 380 | 188 | 210 | 250 | 8-∅ 18 | 29 | 215 | 140 | 165 | 27 | 18 | 22 |
| DN150 | 440 | 212 | 240 | 285 | 8-∅ 22 | 29 | 250 | 140 | 165 | 27 | 18 | 22 |
| DN200 | 550 | 268 | 295 | 340 | 12-∅ 22 | 38 | 334 | 165 | 36 | 22 |
