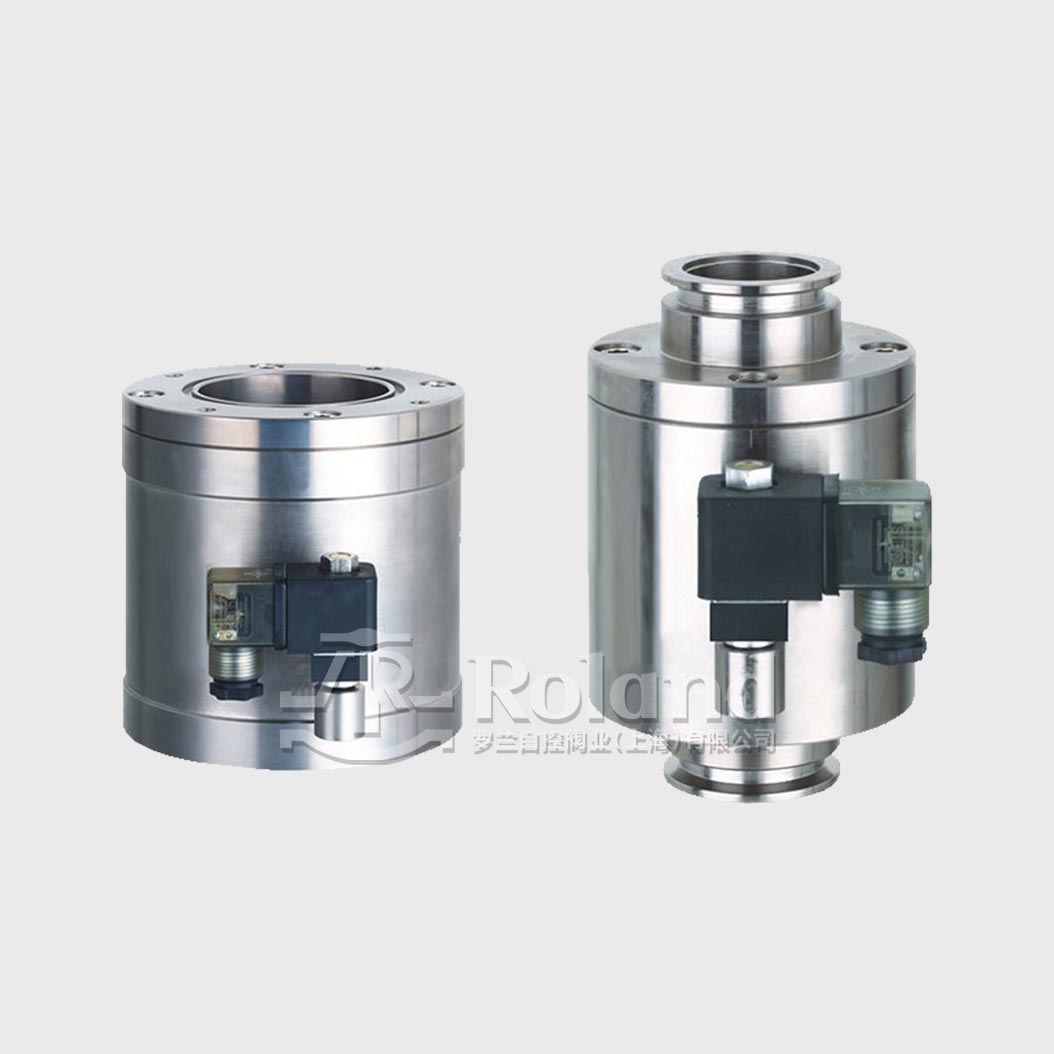

DYC-Q系列真空电磁压差充气阀是安装在机槭真空泵上 ,防止泵返油 ,避免 泵油污染真空系统的专用真空阀门。
该阀与泵接在同一电源上,当电磁阀关闭 或突然断电时,阀利用大气压力差自动关闭真空系统,并对泵腔内冲入大气。
当通电时先导阀切断大气 ,真空泵抽气 ,阀板自动开启,真空系统正常工作。
适用的工作介质为空气及非腐蚀性气体。

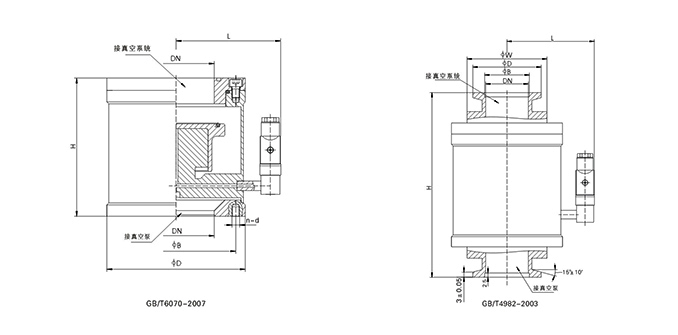

型号 | DN | ΦD | ΦB | H | L | n-d |
DYC-Q16 | 16 | 60 | 45 | 75 | 72 | 4-M6 |
DYC-Q20 | 20 | 65 | 50 | 80 | 76 | 4-M6 |
DYC-Q25 | 25 | 70 | 55 | 90 | 76 | 4-M6 |
DYC-Q32 | 32 | 90 | 70 | 100 | 85 | 4-M8 |
DYC-Q40 | 40 | 100 | 80 | 110 | 90 | 4-M8 |
DYC-Q50 | 50 | 110 | 90 | 123 | 95 | 4-M8 |
DYC-Q65 | 65 | 125 | 105 | 147 | 102 | 4-M8 |
DYC-Q80 | 80 | 145 | 125 | 145 | 112 | 8-M8 |
DYC-Q100 | 100 | 165 | 145 | 140 | 121 | 8-M8 |
DYC-Q125 | 125 | 200 | 175 | 185 | 138 | 8-M10 |
DYC-Q150 | 150 | 220 | 195 | 211 | 145 | 8-M10 |
DYC-Q160 | 160 | 225 | 200 | 211 | 150 | 8-M10 |
DYC-Q200 | 200 | 285 | 260 | 240 | 180 | 12-M10 |
