DYC-JQ系列真空电磁压差充气阀是安装在机槭真空泵上,防止泵返油,避免泵油污染真空系统的 专用真空阀门。
该阀与泵接在同一电源上,当电磁阀关闭或突然断电时,阀利用大气压力差自动关闭真空 系统,并对泵腔内冲入大气。
当通电时先导阀切断大气,真空泵抽气,阀板自动开启,真空系统正常工作。
适用的工作介质为空气及非腐蚀性气体。

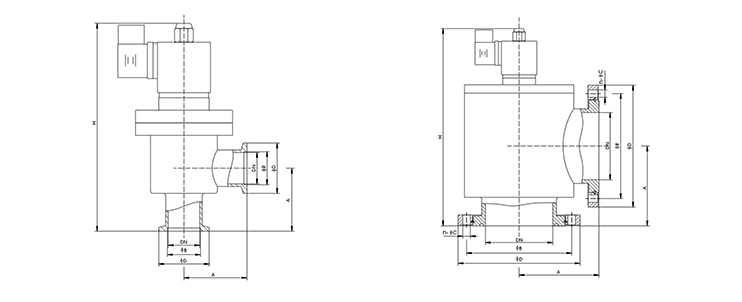

法兰
型号 | DN | ΦD | ΦB | H | A | n-Φd |
DYC-JQ16 | 16 | 60 | 45 | 155 | 42 | 4-Φ7 |
DYC-JQ25 | 25 | 70 | 55 | 165 | 50 | 4-Φ7 |
DYC-JQ32 | 32 | 90 | 70 | 175 | 55 | 4-Φ9 |
DYC-JQ40 | 40 | 100 | 80 | 180 | 65 | 4-Φ9 |
DYC-JQ50 | 50 | 110 | 90 | 200 | 70 | 4-Φ9 |
DYC-JQ65 | 65 | 130 | 110 | 215 | 88 | 4-Φ9 |
DYC-JQ80 | 80 | 145 | 125 | 240 | 95 | 8-Φ9 |
DYC-JQ100 | 100 | 165 | 145 | 265 | 108 | 8-Φ9 |
DYC-JQ125 | 125 | 200 | 175 | 305 | 128 | 8-Φ11 |
DYC-JQ150 | 150 | 220 | 195 | 335 | 138 | 8-Φ11 |
DYC-JQ160 | 160 | 225 | 200 | 335 | 138 | 8-Φ11 |
DYC-JQ200 | 200 | 285 | 260 | 410 | 200 | 12-Φ11 |
快卸法兰
型号 | DN | ΦD | ΦB | H | A |
DYC-JQ16/KF | 16 | 30 | 17.2 | 155 | 42 |
DYC-JQ25/KF | 25 | 40 | 26.2 | 165 | 50 |
DYC-JQ32/KF | 32 | 55 | 41.2 | 175 | 55 |
DYC-JQ40/KF | 40 | 55 | 41.2 | 180 | 65 |
DYC-JQ50/KF | 50 | 75 | 52.2 | 200 | 70 |
