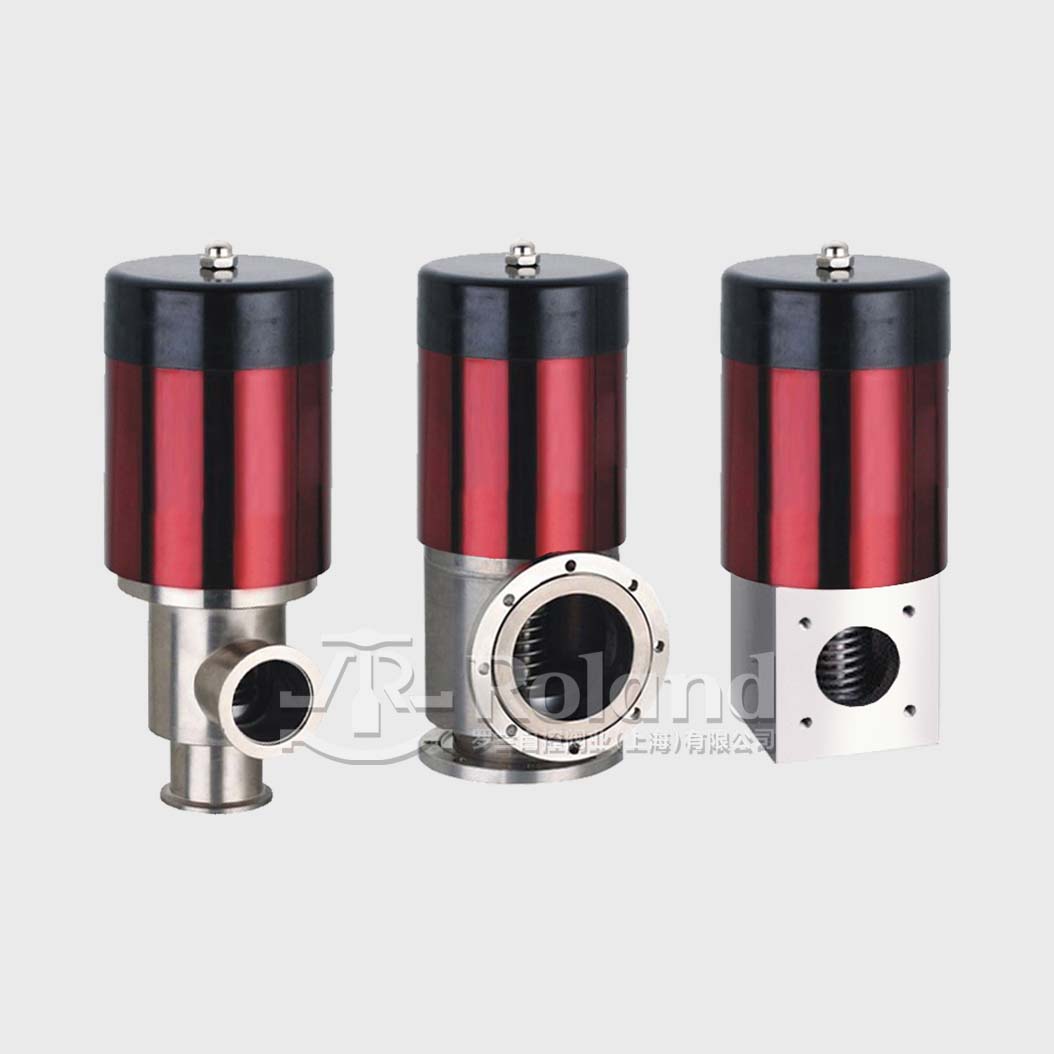

DDC-JQ型系列电磁真空带充气阀是安装在机械式真空泵上的专用阀门。
阀门与泵接在同一电源上，泵的开启与停止 直接控制了阈的开启与关闭。
当泵停止工作或电源突然中断时，阀能自动将真空系统封闭，并将阀的充气孔打开，大气快速充入到泵腔，从而避免泵油逆流污染真空系统。
适用的工作介质为空气及非腐蚀性气体。
法兰

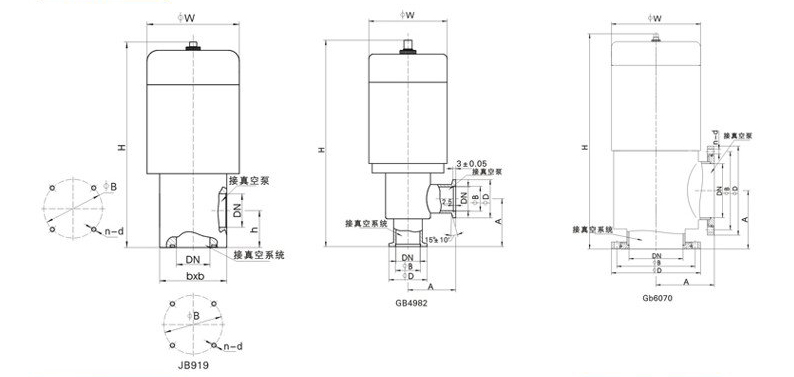

| 型号 | DN | ΦW | ΦD | ΦB | H | A | n-Φd |
| DDC-JQ50A | 50 | 110 | 110 | 90 | 295 | 80 | 4-Φ9 |
| DDC-JQ65 | 65 | 125 | 130 | 110 | 325 | 88 | 4-Φ9 |
| DDC-JQ80 | 80 | 135 | 145 | 125 | 355 | 95 | 8-Φ9 |
| DDC-JQ100 | 100 | 165 | 165 | 145 | 400 | 108 | 8-Φ9 |
| 型号 | DN | ΦW | ΦB | H | A | bXb | n-d | 匹配真空泵 |
| DDC-JQ16A | 16 | 68 | 42 | 180 | 28 | 48X48 | 4-M5 | 2XZ-0.5/1 |
| DDC-JQ25A | 25 | 82 | 55 | 200 | 35 | 58X58 | 4-M6 | 2XZ-2/4 |
| DDC-JQ32 | 32 | 92 | 64 | 230 | 40 | 68X68 | 4-M6 | 2XZ-4 |
| DDC-JQ40 | 40 | 110 | 70 | 250 | 44 | 80X80 | 4-M6 | 2XZ-8 |
| DDC-JQ50A | 50 | 125 | 90 | 295 | 56 | 95X95 | 4-M8 | 2X-15 |
| DDC-JQ65 | 65 | 135 | 105 | 325 | 65 | 115X115 | 4-M8 | 2X-30A |
| DDC-JQ80 | 80 | 165 | 125 | 370 | 75 | 140X140 | 4-M8 | 2X-70A |
快卸法兰
| 型号 | DN | ΦW | ΦD | ΦB | H | A |
| DDC-JQ16A/KF | 16 | 68 | 30 | 17.2 | 195 | 42 |
| DDC-JQ25A/KF | 25 | 82 | 40 | 26.2 | 215 | 50 |
| DDC-JQ32/KF | 32 | 82 | 55 | 41.2 | 225 | 55 |
| DDC-JQ40/KF | 40 | 92 | 55 | 41.2 | 260 | 65 |
| DDC-JQ50A/KF | 50 | 110 | 75 | 52.2 | 295 | 80 |
